ESR-Series. Руководство по эксплуатации. Версия 1.14.0
288
•
•
Шаг Описание Команда Ключи
esr(config-if-gi)# ipv6 wan load-
balance nexthop { <IPV6> }
<IPV6> – IPv6-адрес
назначения (шлюз), задаётся
в виде X:X:X:X::X, где каждая
часть принимает значения в
шестнадцатеричном формате
[0..FFFF].
18 Данной командой будут проверяться
IP-адреса из списка проверки
целостности. В случае недоступности
всех (по умолчанию)/хотя бы одной (с
использованием ключа chack-all) из
проверяемых узлов, шлюз будет
считаться недоступным.
esr(config-if-gi)# wan load-
balance target-list { check-all |
<NAME> }
<NAME> – проверку
производить на основании
конкретного target листа
(заданного в п.7).
check-all – проверку
производить на основании
всех target листа.
esr(config-if-gi)# ipv6 wan load-
balance target-list { check-all |
<NAME> }
19 Прописать статические маршруты
через WAN.
esr(config)# ip route <SUBNET>
wan load-balance rule <ID>
[<METRIC>]
<ID> – идентификатор
создаваемого правила из п.2.
[METRIC] – метрика
маршрута, принимает
значения [0..255].
esr(config)# ipv6 route <SUBNET>
wan load-balance rule <ID
[<METRIC>]

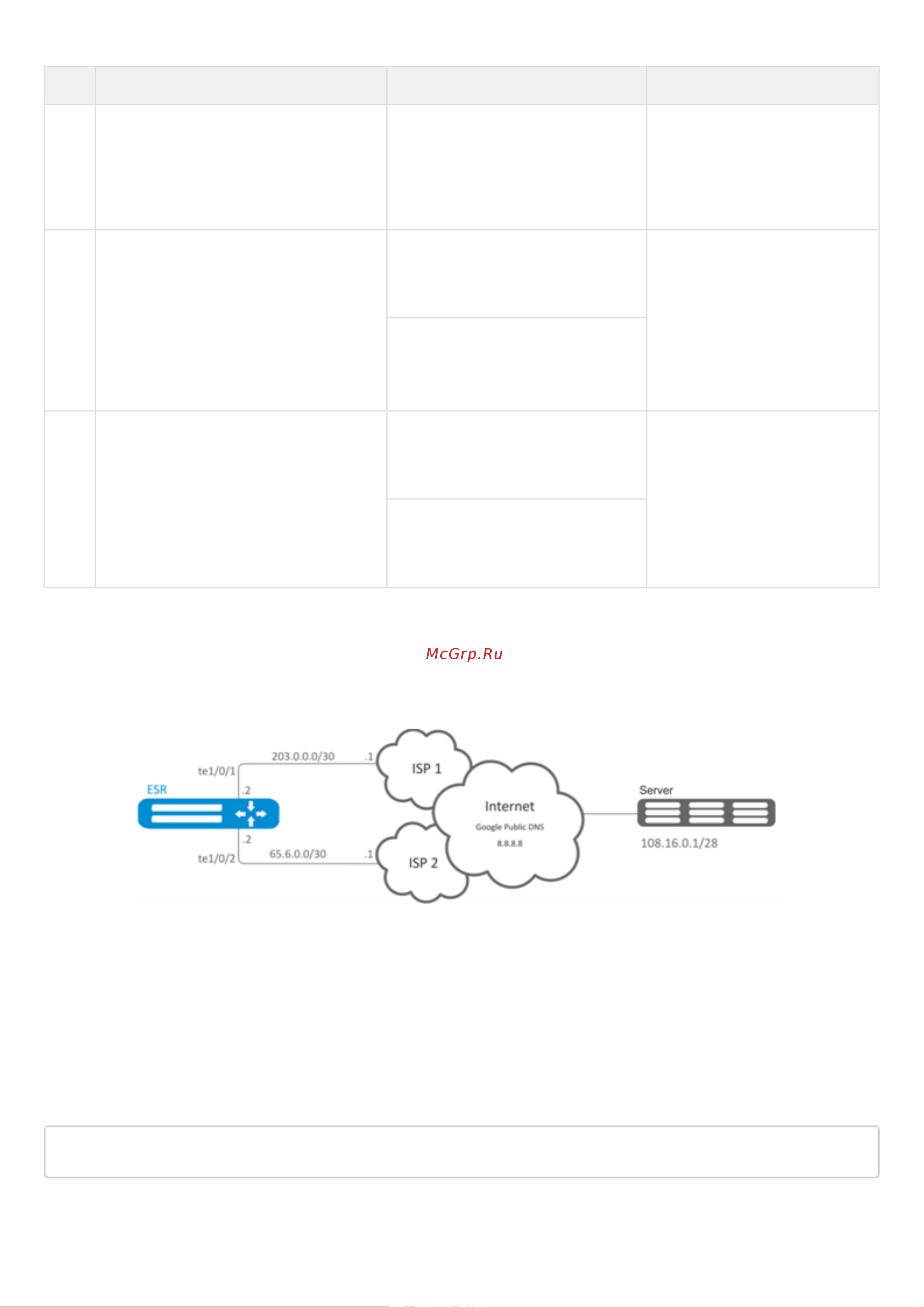

11.9.2 Пример настройки
Задача:
Настроить маршрут к серверу (108.16.0.1/28) с возможностью балансировки нагрузки.
Решение:
Предварительно нужно выполнить следующие действия:
настроить зоны для интерфейсов te1/0/1 и te1/0/2;
указать IP-адреса для интерфейсов te1/0/1 и te1/0/2.
Основной этап конфигурирования:
Настроим маршрутизацию:
esr(config)# ip route 108.16.0.0/28 wan load-balance rule 1
