ESR-Series. Руководство по эксплуатации. Версия 1.14.0
462
•
•
•
В созданном саб-интерфейсе настроим VRRP. Укажем уникальный идентификатор VRRP:
R1(config)#interface gi 1/0/5.50
R1(config-subif)# vrrp id 10
Укажем IP-адрес виртуального шлюза 192.168.1.1/24:
R1(config-subif)# vrrp ip 192.168.1.1
Включим VRRP:
R1(config-subif)# vrrp
R1(config-subif)# exit

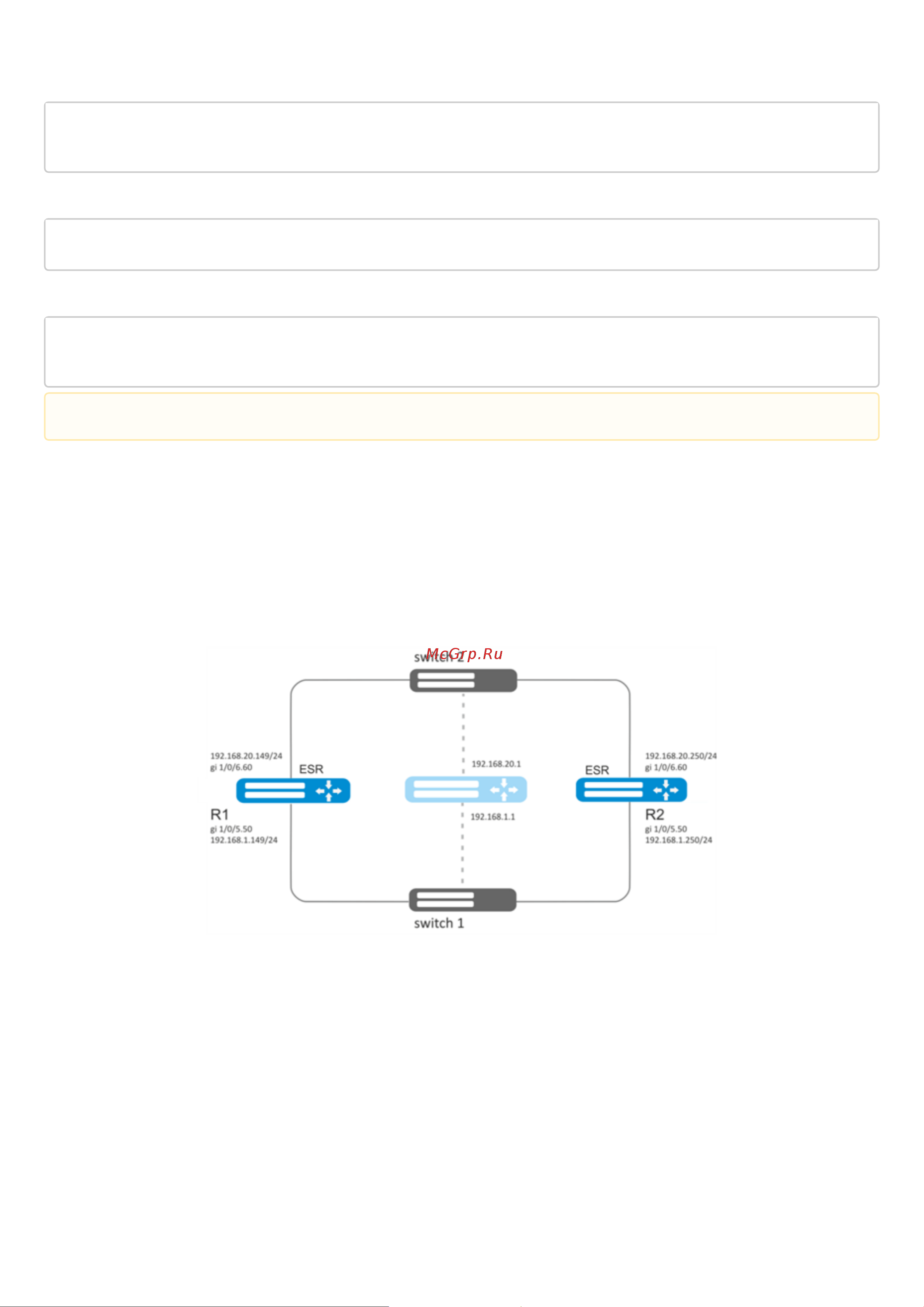

14.1.3 Пример настройки 2
Задача:
Организовать виртуальные шлюзы для подсети 192.168.1.0/24 в VLAN 50 и подсети 192.168.20.0/24 в
VLAN 60, используя протокол VRRP c функцией синхронизации Мастера. Для этого используем
объединение VRRP-процессов в группу. В качестве виртуальных шлюзов используются IP-адреса
192.168.1.1 и 192.168.20.1.
Решение:
Предварительно нужно выполнить следующие действия:
создать соответствующие саб-интерфейсы;
настроить зону для саб-интерфейсов;
указать IP-адреса для саб-интерфейсов.
Основной этап конфигурирования:
Настроим маршрутизатор R1.
Настроим VRRP для подсети 192.168.1.0/24 в созданном саб-интерфейсе.
После чего необходимо произвести аналогичные настройки на R2.
