18.2 Пример настройки с SoftWLC
Задача:
Предоставлять доступ до ресурсов сети Интернет, только для авторизованных пользователей.
Решение:
За хранение учетных данных пользователей и параметров тарифных планов отвечает сервер SoftWLC.
Информацию по установке и настройке сервера SoftWLC можно найти по ссылкам ниже:
https://docs.eltex-co.ru/display/doc/v1.17_SoftWLC – общая статья о SoftWLC;
https://docs.eltex-co.ru/pages/viewpage.action?pageId=76808938 – установка SoftWLC из репозиториев.
Для маршрутизатора необходимо наличие лицензии BRAS, после ее активации можно переходить к
конфигурированию устройства.

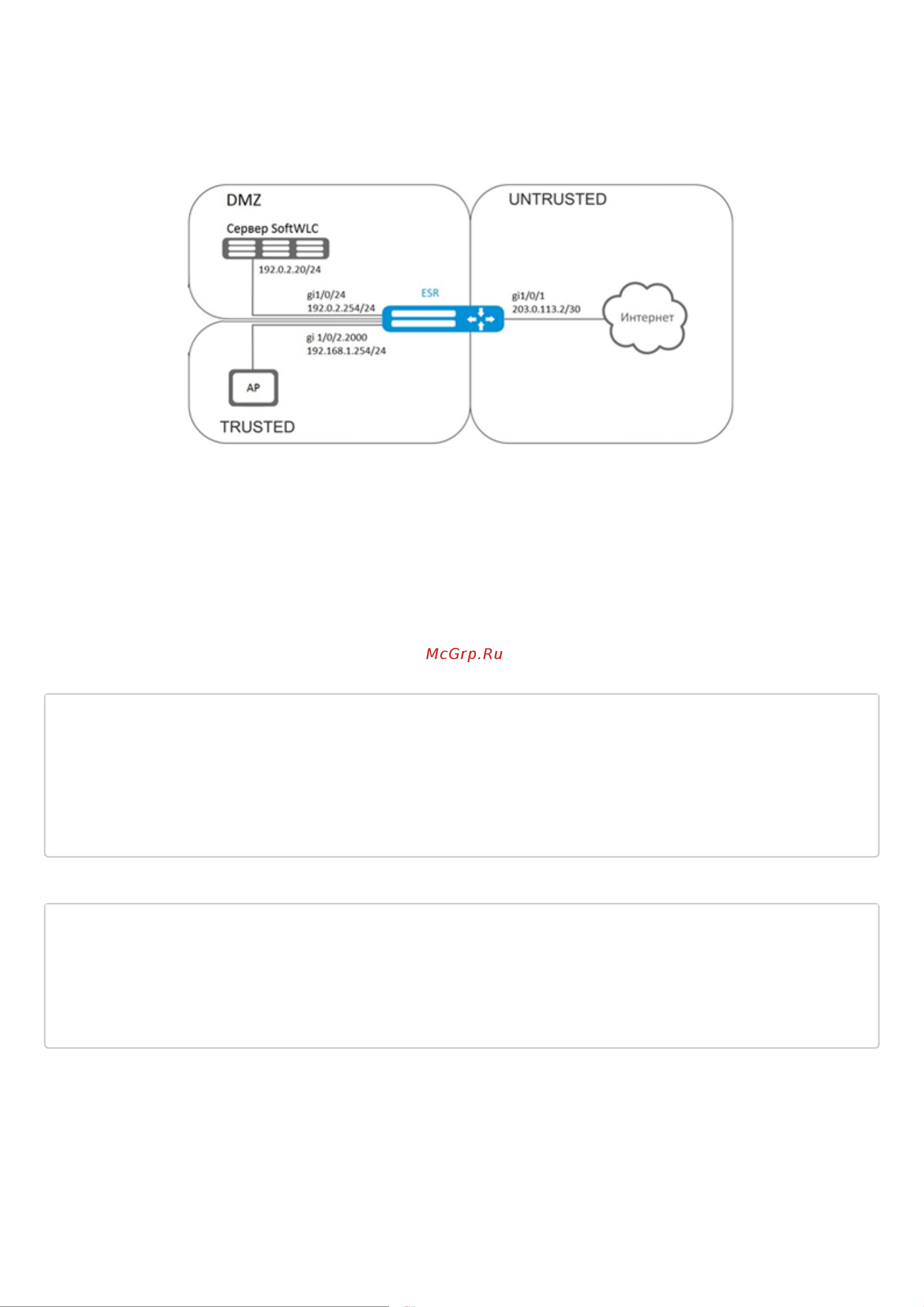

Создадим три зоны безопасности на устройстве, согласно схеме сети:
esr# configure
esr(config)# security zone trusted
esr(config-zone)# exit
esr(config)# security zone untrusted
esr(config-zone)# exit
esr(config)# security zone dmz
esr(config-zone)# exit
Сконфигурируем параметры публичного порта и сразу пропишем шлюз по умолчанию:
esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# security-zone untrusted
esr(config-if-gi)# ip address 203.0.113.2/30
esr(config-if-gi)# service-policy dynamic upstream
esr(config-if-gi)# exit
esr(config)# ip route 0.0.0.0/0 203.0.113.1
