Eltex ESR-14VF [516/600] Пример настройки destination nat
![Eltex ESR-3100 [516/600] Пример настройки destination nat](/views2/1832180/page516/bg204.png)
ESR-Series. Руководство по эксплуатации. Версия 1.14.0
516
•
•
•

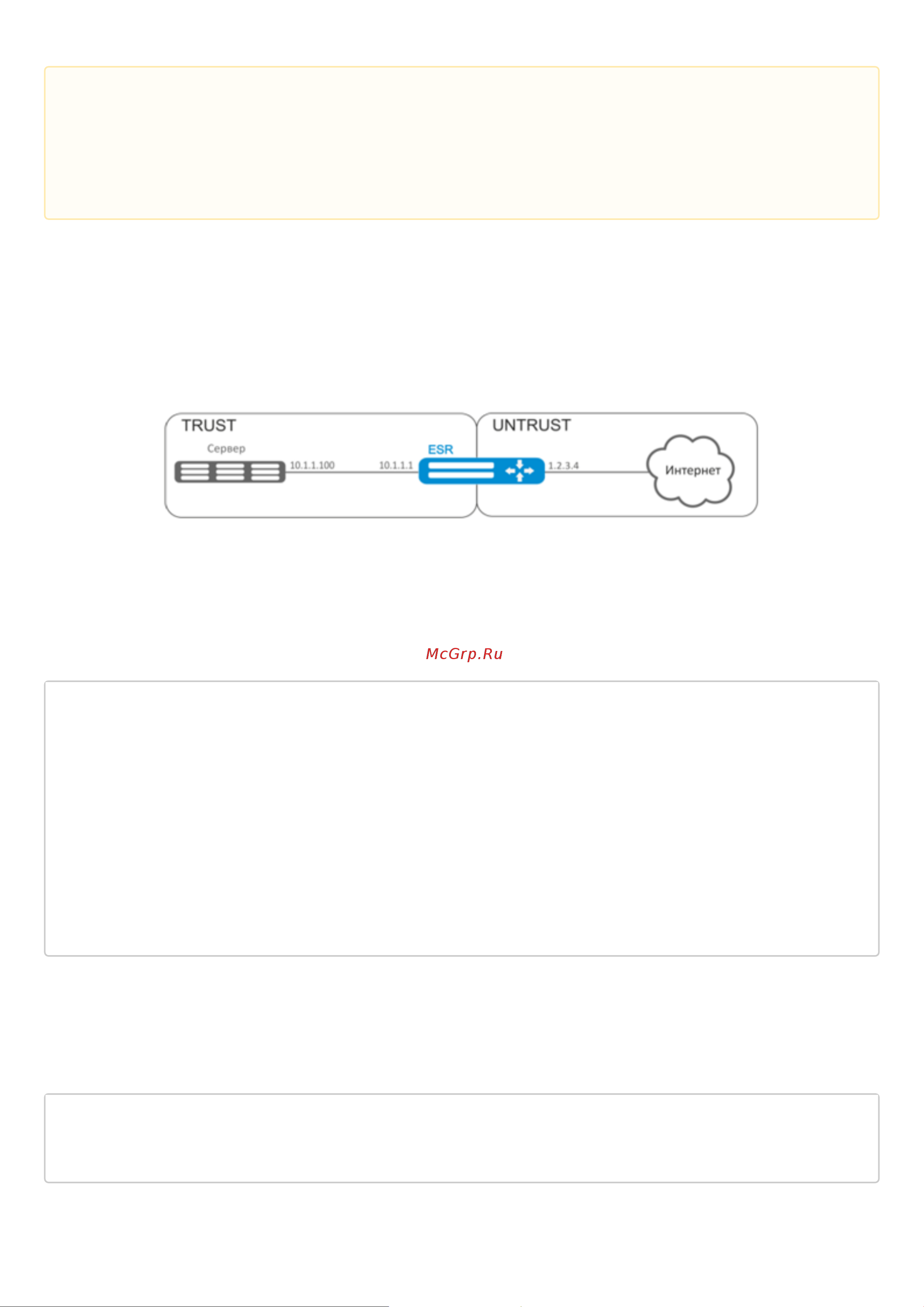

16.2.2 Пример настройки Destination NAT
Задача:
Организовать доступ из публичной сети, относящейся к зоне «UNTRUST», к серверу локальной сети в
зоне «TRUST». Адрес сервера в локальной сети – 10.1.1.100. Сервер должен быть доступным извне по
адресу 1.2.3.4, доступный порт 80.
Решение:
Создадим зоны безопасности «UNTRUST» и «TRUST». Установим принадлежность используемых сетевых
интерфейсов к зонам. Одновременно назначим IP‑адреса интерфейсам.
esr# configure
esr(config)# security zone UNTRUST
esr(config-zone)# exit
esr(config)# security zone TRUST
esr(config-zone)# exit
esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# security-zone TRUST
esr(config-if-gi)# ip address 10.1.1.1/25
esr(config-if-gi)# exit
esr(config)# interface tengigabitethernet 1/0/1
esr(config-if-te)# ip address 1.2.3.4/29
esr(config-if-te)# security-zone UNTRUST
esr(config-if-te)# exit
Создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил
DNAT.
NET_UPLINK – профиль адресов публичной сети;
SERVER_IP – профиль адресов локальной сети;
SRV_HTTP – профиль портов.
esr(config)# object-group network NET_UPLINK
esr(config-object-group-network)# ip address 1.2.3.4
esr(config-object-group-network)# exit
1
При использовании ключа not, правило будет срабатывать для значений, которые не входят в
указанный профиль.
Каждая команда «match» может содержать ключ «not». При использовании данного ключа под
правило будут подпадать пакеты, не удовлетворяющие заданному критерию.
Более подробная информация о командах для настройки маршрутизатора содержится в
«Справочнике команд CLI».
