ESR-Series. Руководство по эксплуатации. Версия 1.14.0
455
Шаг Описание Команда Ключи
28 Задать максимальный размер письма
в КБ (необязательно).
esr(config-mailserver)# mail max-
size <SIZE>
<SIZE>– максимальный
размер письма в КБ,
принимает значения от 5120
до 51200.
29 Включить обязательное требование
SMTP-команды HELO или EHLO при
установлении SMTP-сессии
(необязательно).
esr(config-mailserver)# smtp helo-
required
30 Разрешить SMTP команду VRFY на
почтовом сервере во время SMTP-
сессии (необязательно).
esr(config-mailserver)# smtp vrfy-
enable
31 Включить почтовый сервер. esr(config-mailserver)# enable

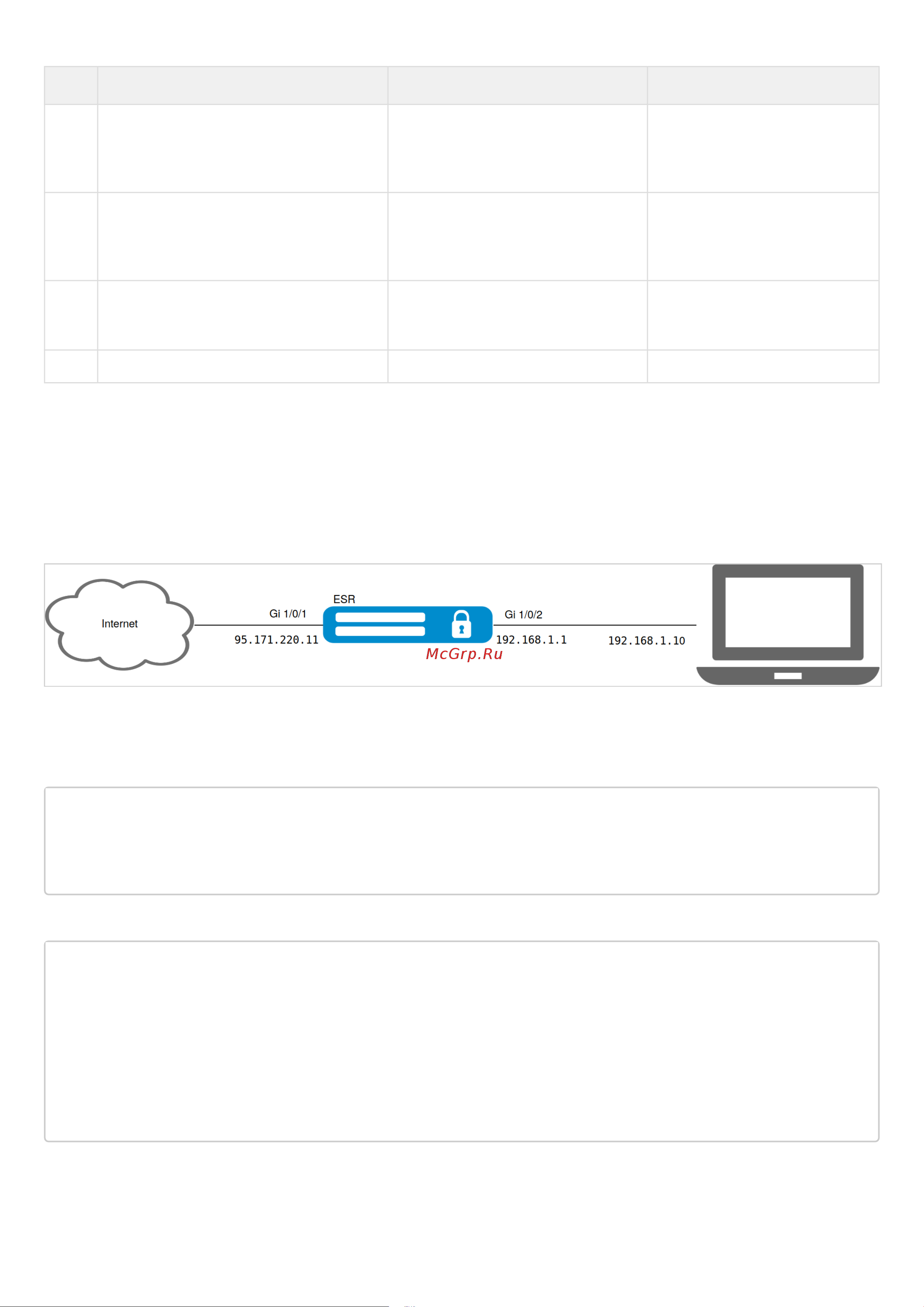

13.9.2 Пример настройки
Задача:
Настроить на ESR сервис «Антиспам» для работы в качестве SMTP Proxy для анализа электронной
почты, адресованной почтовому серверу, расположенному в сети предприятия и обслуживающему
домен eltex-co.ru.
Решение:
Убедимся, что MX-запись для домена eltex-co.ru указывает на IP-адрес ESR:
esr@eltex:~$ dig +noall +answer eltex-co.ru MX
eltex-co.ru. 3548 IN MX 10 mail-gate.eltex-co.ru.
esr@eltex:~$ dig +noall +answer mail-gate.eltex-co.ru A
mail-gate.eltex-co.ru. 3453 IN A 95.171.220.11
Настроим сетевые интерфейсы:
esr# config
esr(config)# interface gi1/0/1
esr(config-if-gi)# ip address 95.171.220.11/18
esr(config-if-gi)# ip firewall disable
esr(config-if-gi)# exit
esr(config)# interface gi1/0/2
esr(config-if-te)# ip address 192.168.1.1/24
esr(config-if-te)# ip firewall disable
esr(config-if-te)# exit
