ESR-Series. Руководство по эксплуатации. Версия 1.14.0
550
Шаг Описание Команда Ключи
8 Указать время обработки удаленных
команд (не обязательно).
esr(config-zabbix)# timeout
<TIME>
esr(config-zabbix-proxy)# timeout
<TIME>
<TIME> – время ожидания,
определяется в секундах
[1..30].
Значение по умолчанию 3.
Рекомендуется
устанавливать максимальное
значение, т.к. некоторые
команды могут выполняться
дольше значения по
умолчанию.
Если за указанное время
команда не будет выполнена,
то обработка команды будет
прекращена.
9 Включить функционал агента/прокси esr(config-zabbix)# enable
esr(config-zabbix-proxy)# enable
10 Разрешить из соответствующей зоны безопасности firewall обращение к маршрутизатору (в зону self) по
TCP портам 10050, 10051. См. разделКонфигурирование Firewall

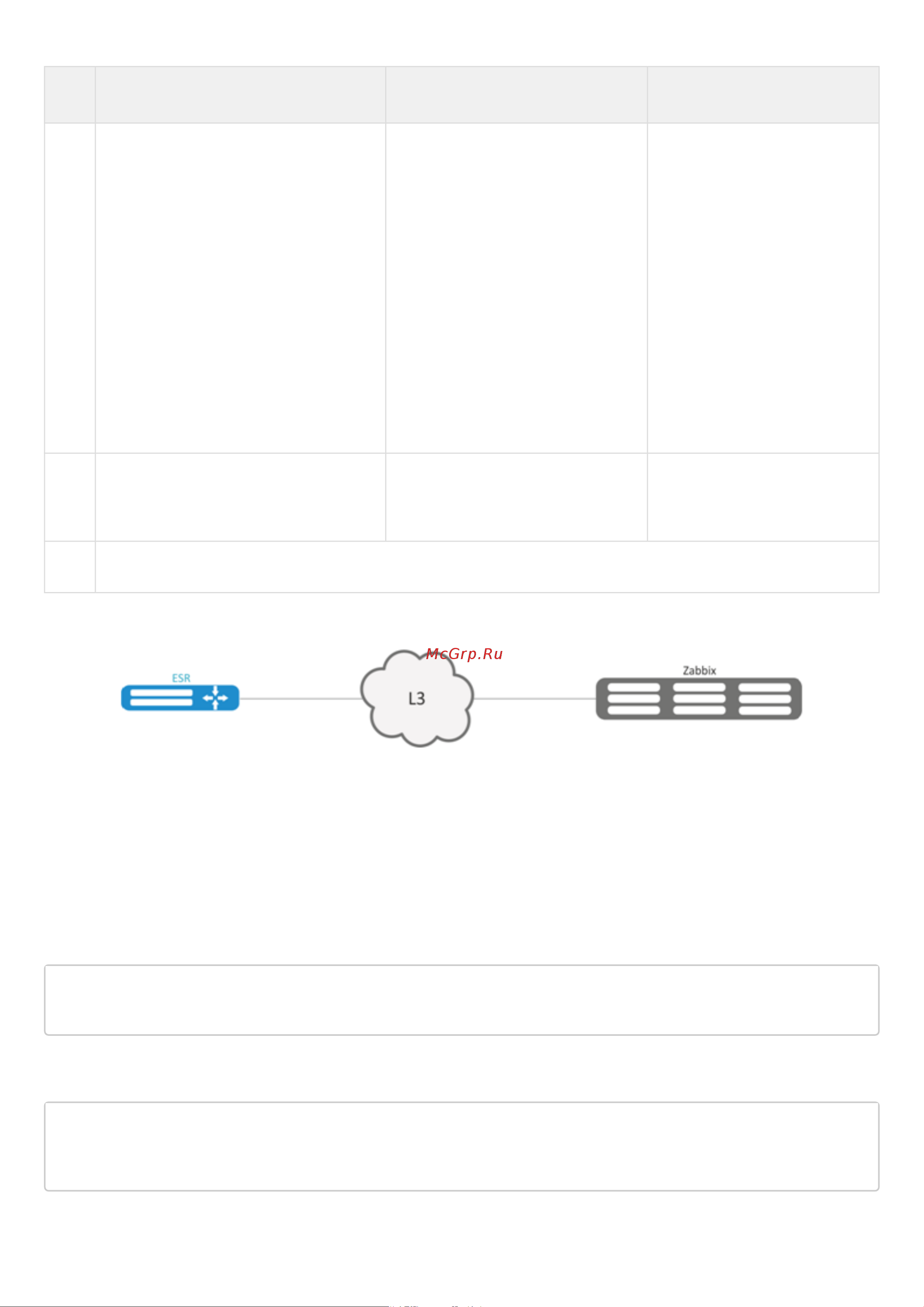

17.4.2 Пример настройки zabbix-agent
Задача:
Настроить взаимодействие между агентом и сервером для выполнения удаленных команд с сервера.
Решение:
В контексте настройки агента укажем адрес Zabbix-cервера, и адрес с которого будет осуществляться
взаимодействие с сервером:
esr(config-zabbix)# server 192.168.32.101
esr(config-zabbix)# source-address 192.168.39.170
Для активации активного режима укажем hostname, active-server, а также включим выполнение
удаленных команд.
esr(config-zabbix)# hostname ESR-agent
esr(config-zabbix)# active-server 192.168.32.101
esr(config-zabbix)# remote-commands
