ESR-Series. Руководство по эксплуатации. Версия 1.14.0
461
•
•
•
Шаг Описание Команда Ключи
21 Определить период обновления
информации протокола ND для ipv6
vrrp в состоянии MASTER (не
обязательно).
esr(config-if-gi)# ipv6 vrrp timers
nd refresh <TIME>
<TIME> – время в секундах,
принимает значения
[1..65535].
Значение по умолчанию: 5
22 Определить количество ND
сообщений отправляемых за период
обновления для ipv6 vrrp в состоянии
MASTER (не обязательно).
esr(config-if-gi)# ipv6 vrrp timers
nd refresh-repeat <NUM>
<NUM> – количество,
принимает значения [1..60].
Значение по умолчанию: 0
23 Определить количество отправок ND
пакетов после установки ipv6 vrrp в
состоянии MASTER (не обязательно).
esr(config-if-gi)# ipv6 vrrp timers
nd repeat <NUM>
<NUM> – количество,
принимает значения [1..60].
Значение по умолчанию: 1

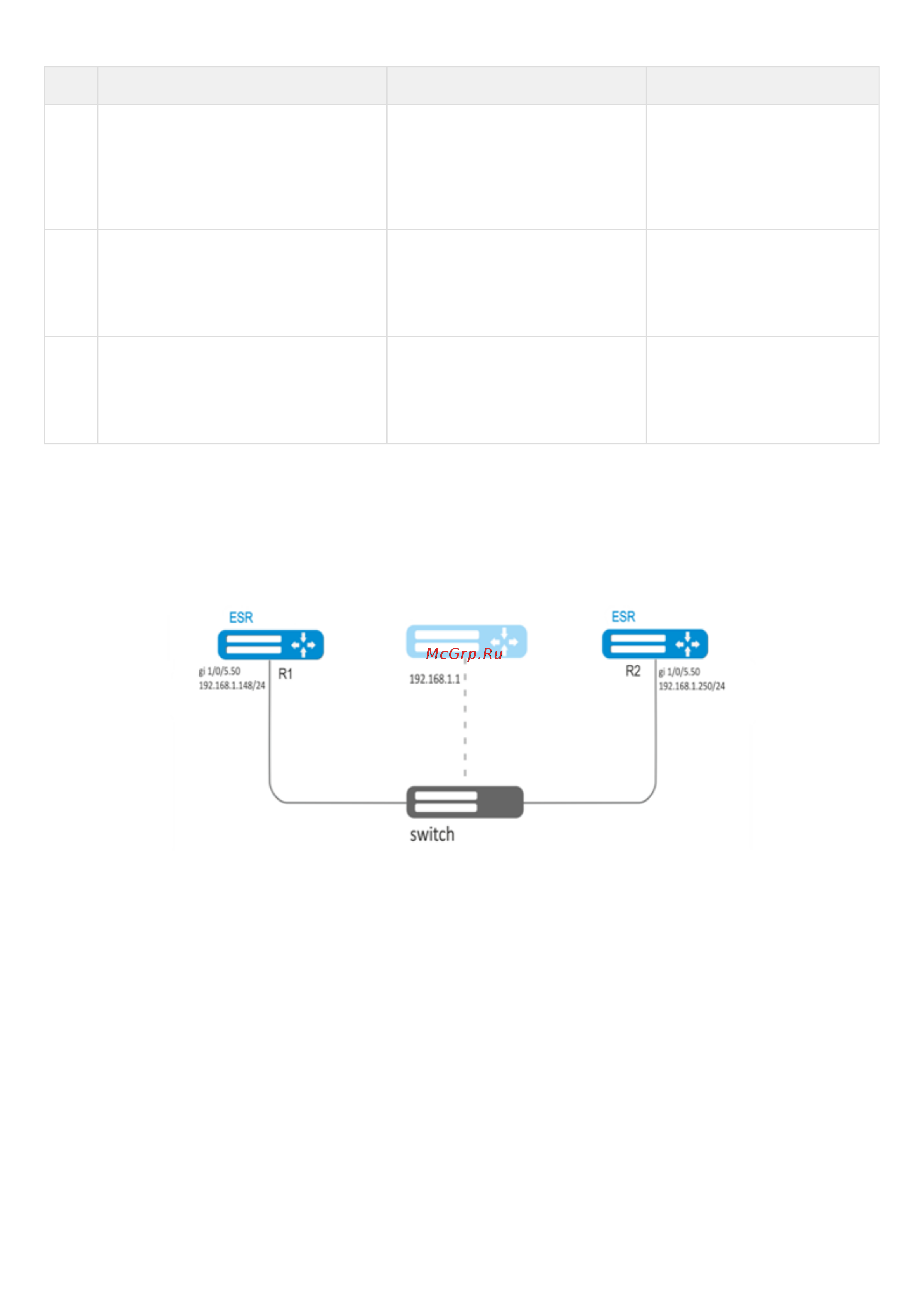

14.1.2 Пример настройки 1
Задача:
Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол VRRP. В качестве
локального виртуального шлюза используется IP-адрес 192.168.1.1.
Решение:
Предварительно нужно выполнить следующие действия:
создать соответствующий саб-интерфейс;
настроить зону для саб-интерфейса;
указать IP-адрес для саб-интерфейса.
Основной этап конфигурирования:
Настроим маршрутизатор R1.
