ESR-Series. Руководство по эксплуатации. Версия 1.14.0
320
•
•
•
Шаг Описание Команда Ключи
10 Создать pseudo-wire и осуществить
переход в режим настройки его
параметров
esr(config-l2vpn-p2p)# pw
<PW_ID> <LSR_ID>
<PW_ID> – идентификатор
psewdowire, задается в виде
числа в диапазоне
[1..4294967295 ]
<LSR_ID> – идентификатор
LSR до которого строится
pseudo-wire, задаётся в виде
AAA.BBB.CCC.DDD, где каждая
часть принимает значения
[0..255]
11 Добавить описание для pseudo-wire
(не обязательно).
esr(config-l2vpn-pw)# description
<LINE>
<LINE> – описание. Задается
в виде строки длинной
[1..255] символов
12 Задать pw-class для pseudo-wire. esr(config-l2vpn-pw)# pw-class
<WORD>
<WORD> – имя pw-class
длинной [1..31] символов.
13 Задать адрес LSR до которого
устанавливается pseudo-wire (Не
обязательно если neighbor address
совпадает с LSR_ID).
esr(config-l2vpn-pw)# neighbor-
address <ADDR>
<ADDR> – IP-адрес
маршрутизатора, задаётся в
виде AAA.BBB.CCC.DDD, где
каждая часть принимает
значения [0..255].
14 Включить pseudo-wire. esr(config-l2vpn-pw)# enable
В случае если необходимо изменить параметры по умолчанию для targeted LDP-сессии, обратитесь к
разделуКонфигурирование параметров сессии в протоколе targeted-LDP.

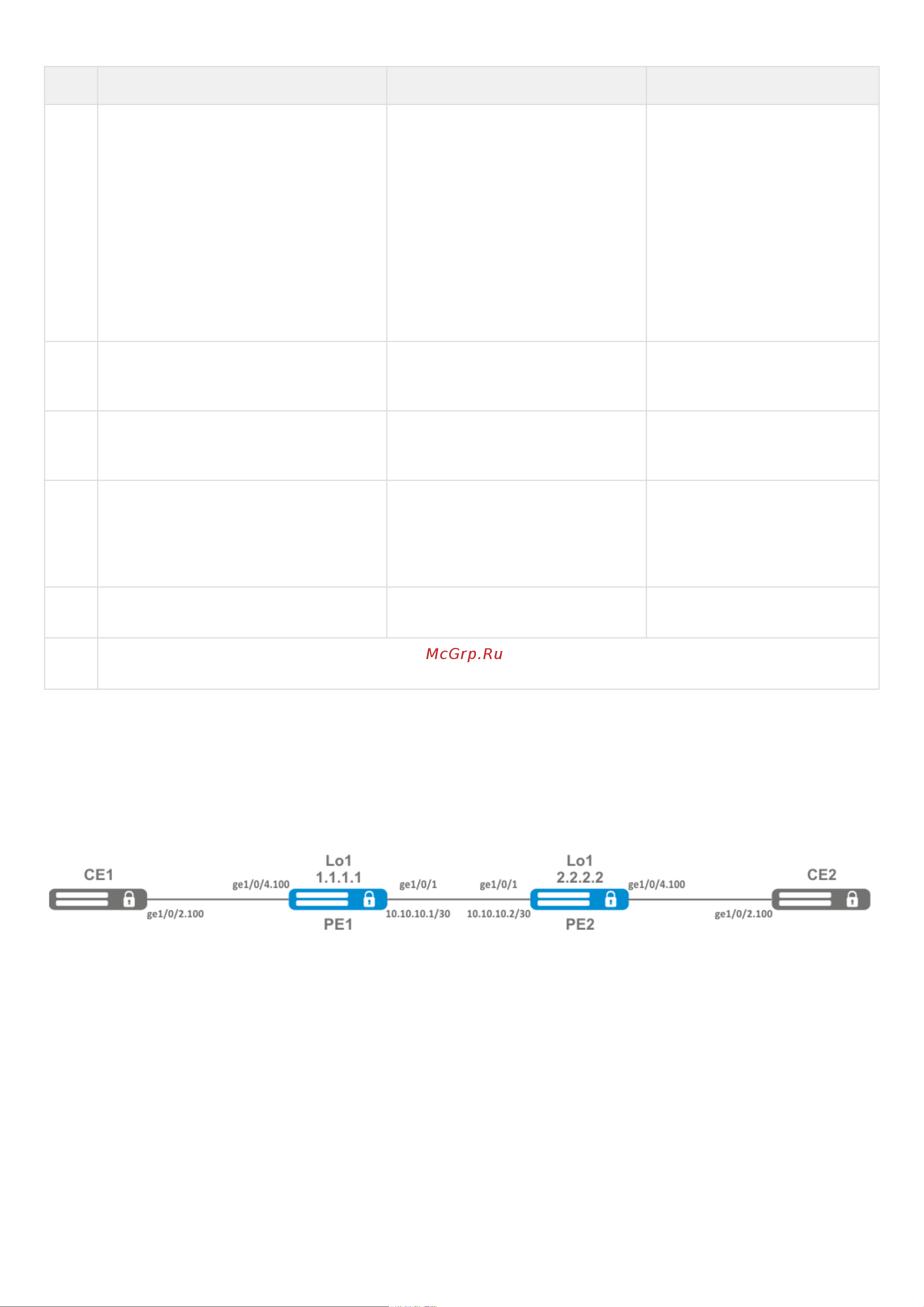

12.5.2 Пример настройки L2VPN VPWS
Задача:
Настроить l2vpn таким образом чтобы интерфейс ge1/0/2.100 маршрутизатора CE1 и интерфейс
ge1/0/2.100 маршрутизатора CE2 работали в рамках одного широковещательного домена.
Решение:
Предварительно нужно:
Включить поддержку Jumbo-фреймов с помощью команды"system jumbo-frames" (для вступления
изменений в силу требуется перезагрузка устройства);
Настроить IP-адреса на интерфейсах согласно схеме сети, приведенной на рисунке выше;
Организовать обмен маршрутами между PE1 и PE2 при помощи IGP протокола (OSPF, IS-IS, RIP).
