ESR-Series. Руководство по эксплуатации. Версия 1.14.0
62

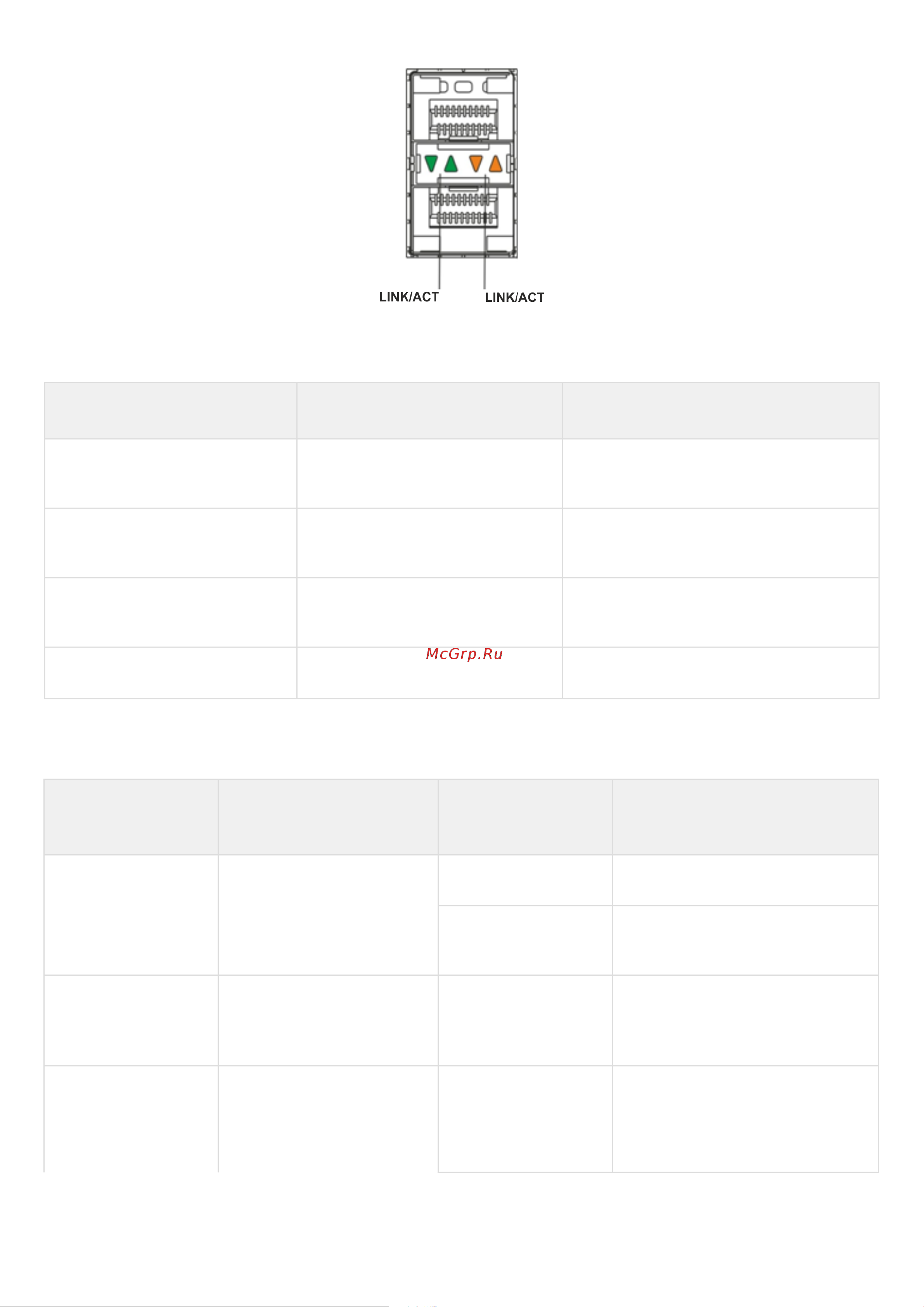

Рисунок 45 – Расположение индикаторов оптических интерфейсов
Таблица 35 – Световая индикация состояния медных интерфейсов и SFP-интерфейсов
Свечение индикатора SPEED Свечение индикатора LINK/ACT Состояние интерфейса Ethernet
Выключен Выключен Порт выключен или соединение не
установлено.
Выключен Горит постоянно Установлено соединение на скорости 10
или 100 Мбит/с.
Горит постоянно Горит постоянно Установлено соединение на скорости
1000Мбит/с.
X Мигание Идет передача данных.
В следующей таблице приведено описание состояний системных индикаторов устройства и их
значений.
Таблица 36 – Состояния системных индикаторов
Название
индикатора
Функция индикатора Состояние
индикатора
Состояние устройства
Status Индикатор текущего
состояния устройства.
Зеленый Устройство работает нормально.
Оранжевый Устройство находится в состоянии
загрузки ПО.
Alarm Индикатор наличия и
уровня аварии устройства
1
.
- -
Power Индикатор питания
устройства.
Зеленый Питание устройства в норме.
Основной источник питания, если
он установлен, работает
нормально.
