ESR-Series. Руководство по эксплуатации. Версия 1.14.0
331
•
•
•
Шаг Описание Команда Ключи
14 Включить игнорирование типа
инкапсуляции (не обязательно).
esr(config-bgp)# ignore
encapsulation-mismatch
15 Включить игнорирование
значений MTU (не обязательно).
esr(config-bgp)# ignore mtu-
mismatch
16 В контексте настройки address-
family l2vpn vpls протокола BGP
включить передачу
расширенных атрибутов.
esr(config-bgp-neighbor-af)#
send-community extended
12.6.2 Пример настройки L2VPN VPLS
Задача:
Настроить L2VPN-сервис: все CE устройства должны работать в рамках одного широковещательного
домена.
Решение:
Предварительно необходимо:
Включить поддержку Jumbo-фреймов с помощью команды"system jumbo-frames" (для вступления
изменений в силу требуется перезагрузка устройства);

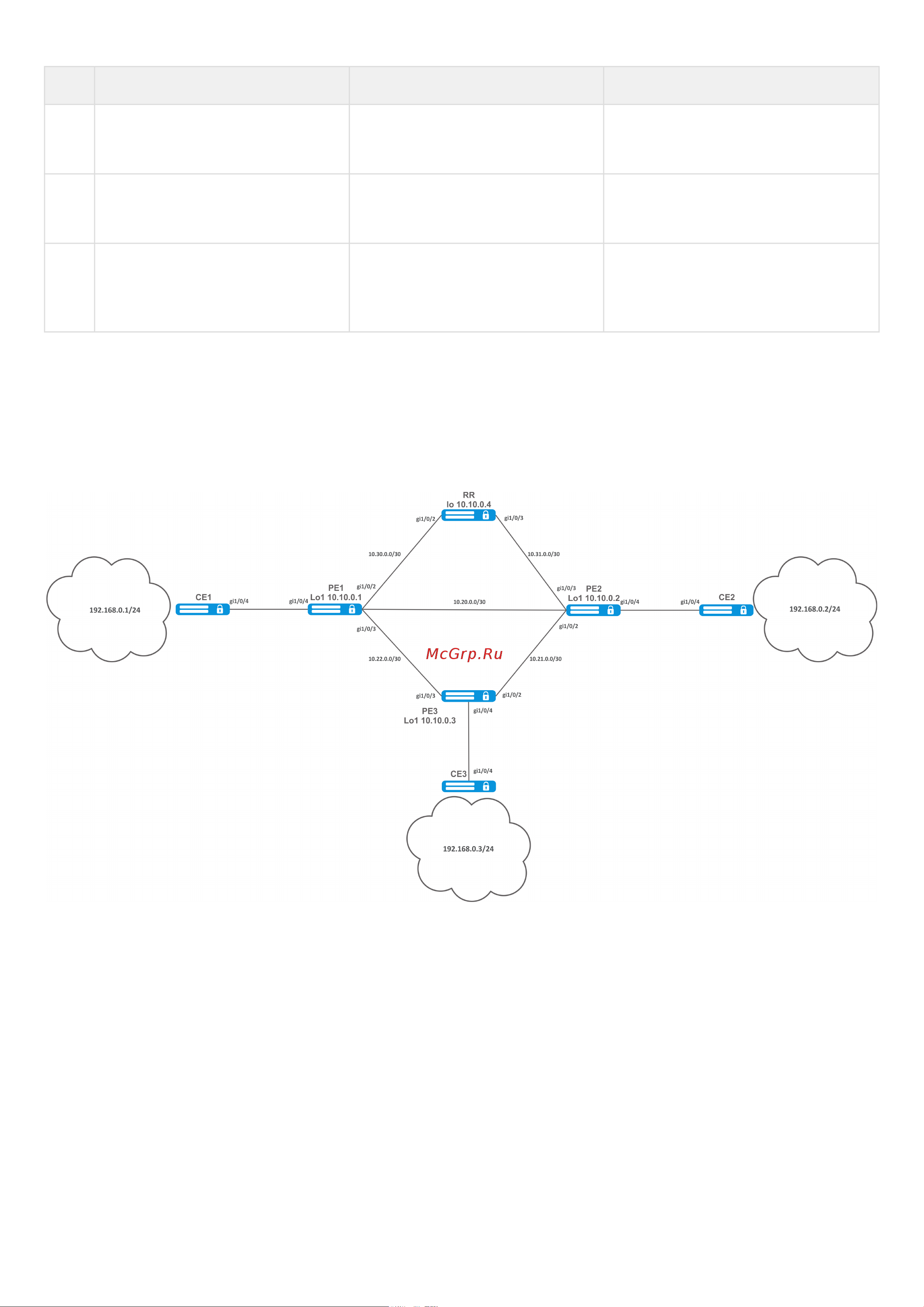

Настроить IP-адреса на интерфейсах согласно схеме сети, приведенной на рисунке выше;
Организовать обмен маршрутами между PE1, PE2, PE3 и RR при помощи IGP протокола (OSPF, IS-
IS).
