Eltex ESR-14VF [220/600] Пример настройки
![Eltex ESR-3100 [220/600] Пример настройки](/views2/1832180/page220/bgdc.png)
ESR-Series. Руководство по эксплуатации. Версия 1.14.0
220
Шаг Описание Команда Ключи
23 Включить протокол компрессии tcp
заголовков для трафика отдельного
класса (при необходимости).
esr(config-class-policy-map)#
compression header ip tcp
24 Включить сервис QoS на интерфейсе
/туннеле/сетевом мосту.
esr(config-if-gi)# qos enable
25 Назначить политику QoS на
сконфигурируемом интерфейсе/
туннеле/сетевом мосту для
классификации входящего (input) или
приоритезации исходящего (output)
трафика.
esr(config-if-gi)# service-policy
{ input | output } <NAME>
<NAME> – имя QoS-политики,
задаётся строкой до 31
символа.

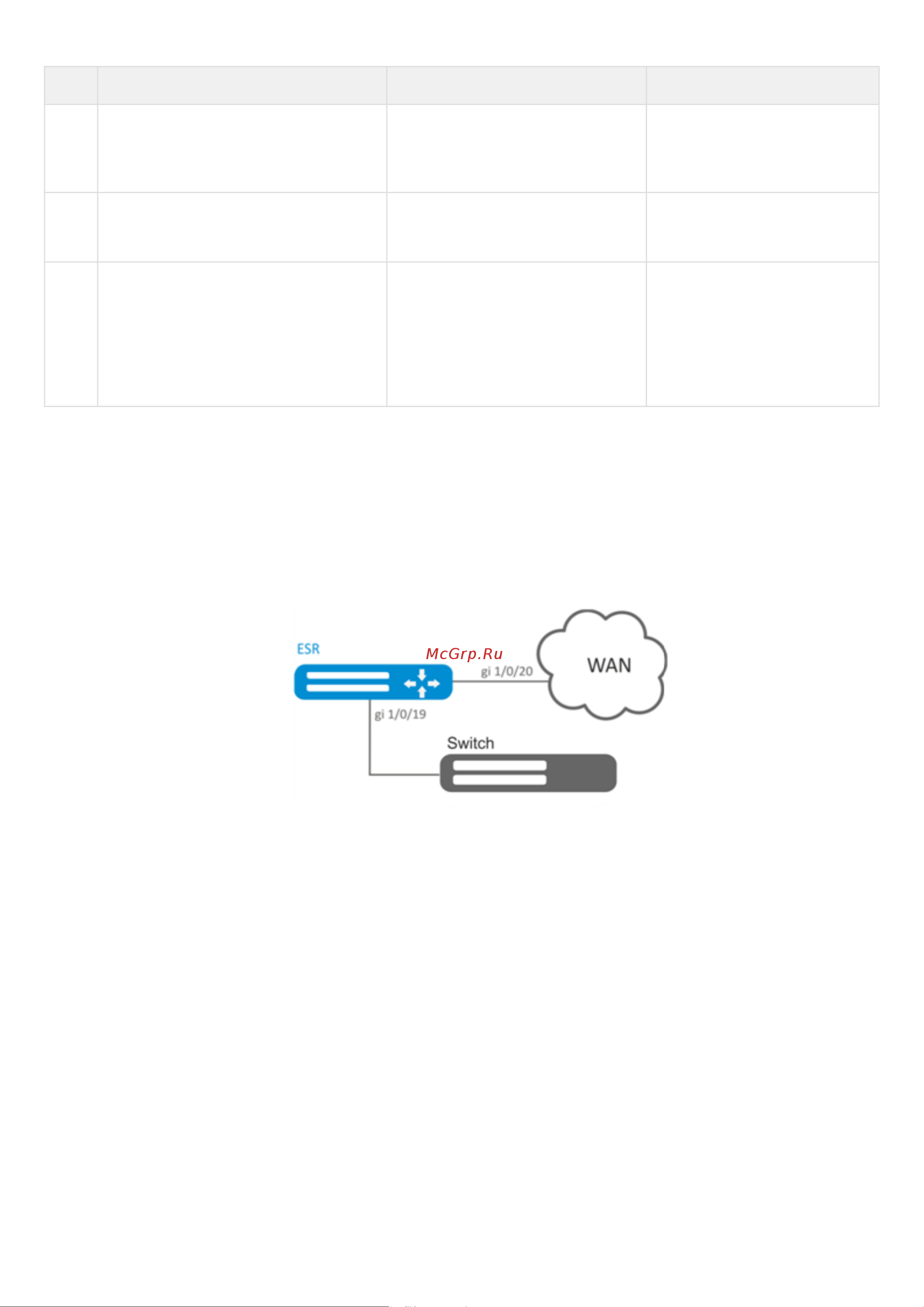

10.2.2 Пример настройки
Задача:
Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24), произвести маркировку
по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и
60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через механизм
SFQ.
