Mercury F 20 MLH EFI [101/128] Техническое обслуживание
![Mercury F 20 MLH EFI [101/128] Техническое обслуживание](/views2/1845397/page101/bg65.png)

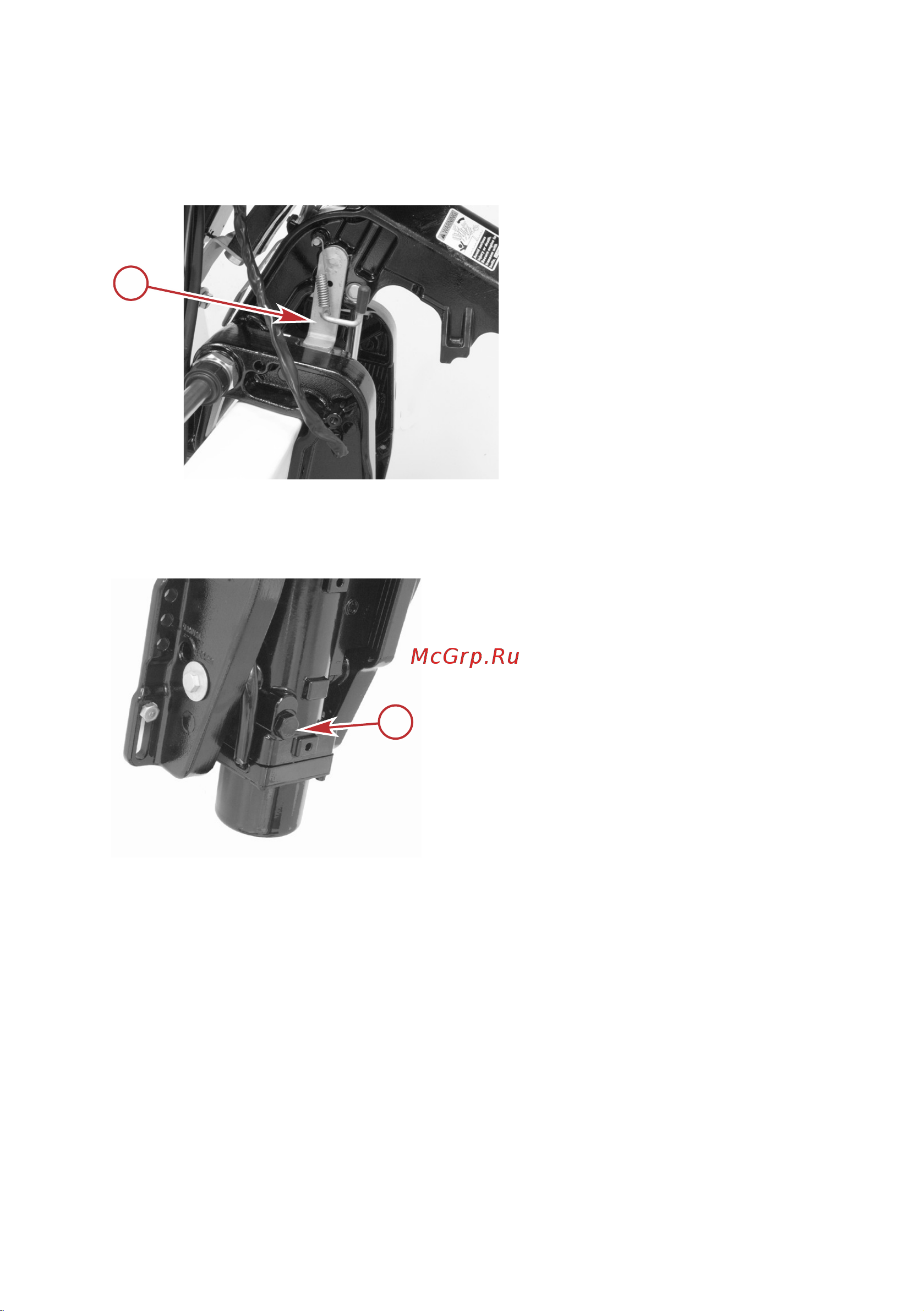

Проверка жидкости в усилителе наклона (при наличии).
1. Наклоните подвесной двигатель в крайнее верхнее положение и задействуйте ручку изменения
наклона.
a - Ручка изменения наклона
2. Снимите крышку заливной горловины и проверьте уровень жидкости. Уровень жидкости должен
быть вровень с нижним краем заливного отверстия. Долейте масло для усилителя дифферента
и рулевого управления Mercury или Quicksilver. Если ее нет, используйте автомобильную
жидкость для автоматических трансмиссий (ATF).
a - Крышка заливной горловины
Затопленный подвесной двигатель
Затопленный подвесной двигатель должен быть отдан для обслуживания уполномоченному дилеру в
течение нескольких часов после извлечения его из воды. Чтобы свести внутреннее коррозийное
повреждение двигателя к минимуму, дилер, выполняющий техническое обслуживание, должен
заняться двигателем сразу, как только двигатель окажется на воздухе.
a
31919
a
31920
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 91
