Особенности рукоятки румпеля
• Табличка на рукоятке румпеля — это краткое справочное руководство по запуску холодного или
горячего двигателя.
• Маховичок на рукоятке дроссельной заслонки. Чтобы установить дроссельную заслонку на
желаемую скорость и поддерживать эту скорость, поверните маховичок. Поверните маховичок
по часовой стрелке, чтобы увеличить трение, или против часовой стрелки, чтобы уменьшить
трение.

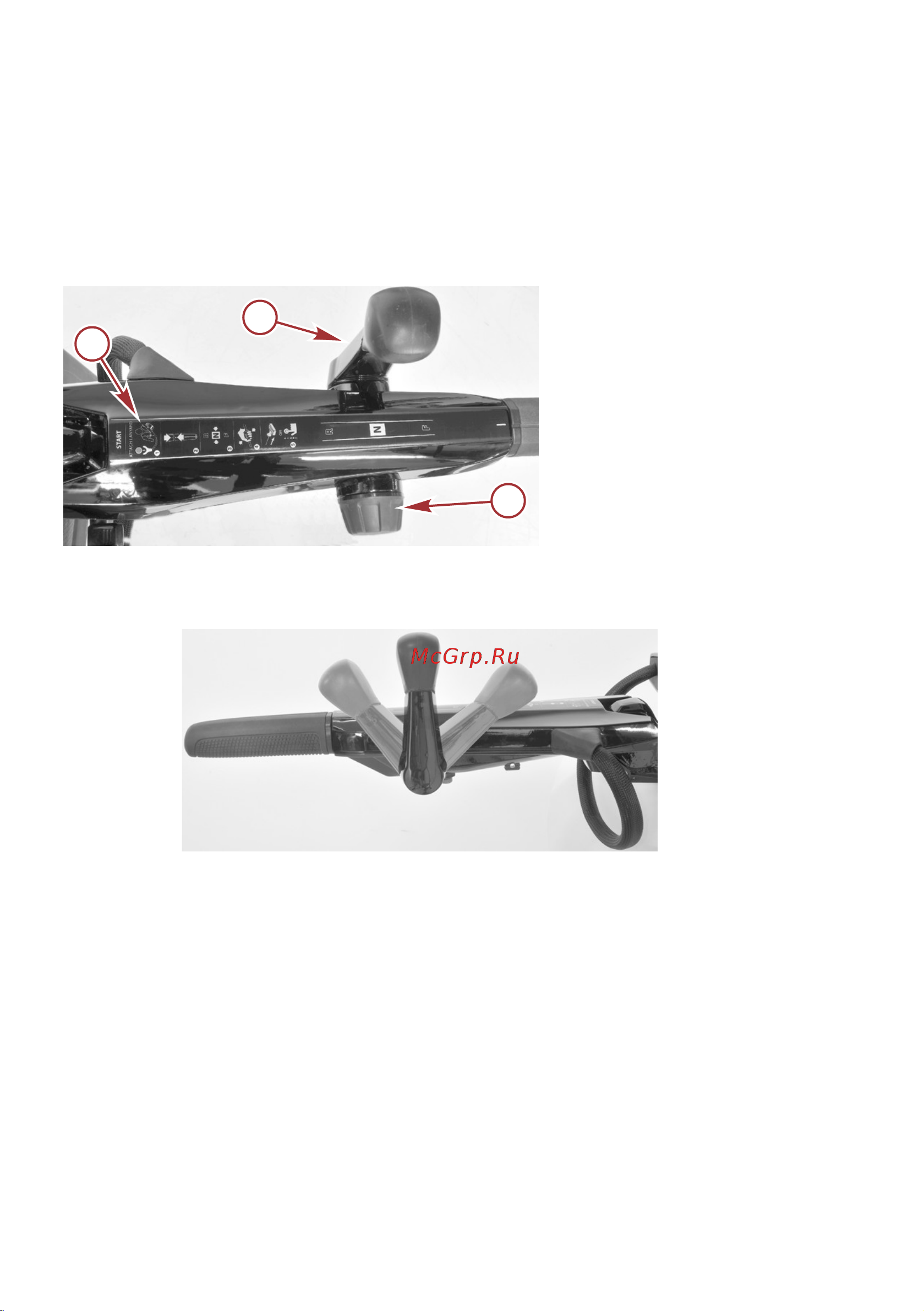

a - Табличка с кратким спра‐
вочным руководством
b - Рычаг переключения пе‐
редач
c - Маховичок рукоятки
дроссельной заслонки
• Рычаг переключения передач. Подвесной двигатель имеет три положения трансмиссии для
работы: вперед (F), нейтраль (N) и назад (R).
F
N
R
63077
• Рукоятка румпеля. Для удобства при транспортировке и хранении рукоятку можно сложить.
• Отжимной рычаг фиксатора румпеля. Опустите рычаг фиксатора румпеля вниз, чтобы рукоятку
румпеля можно было поднимать или опускать.
63078
a
b
c
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
28 rus
