Mercury F 20 MLH EFI [43/128] Характеристики и элементы управления
![Mercury F 20 MLH EFI [43/128] Характеристики и элементы управления](/views2/1845397/page43/bg2b.png)

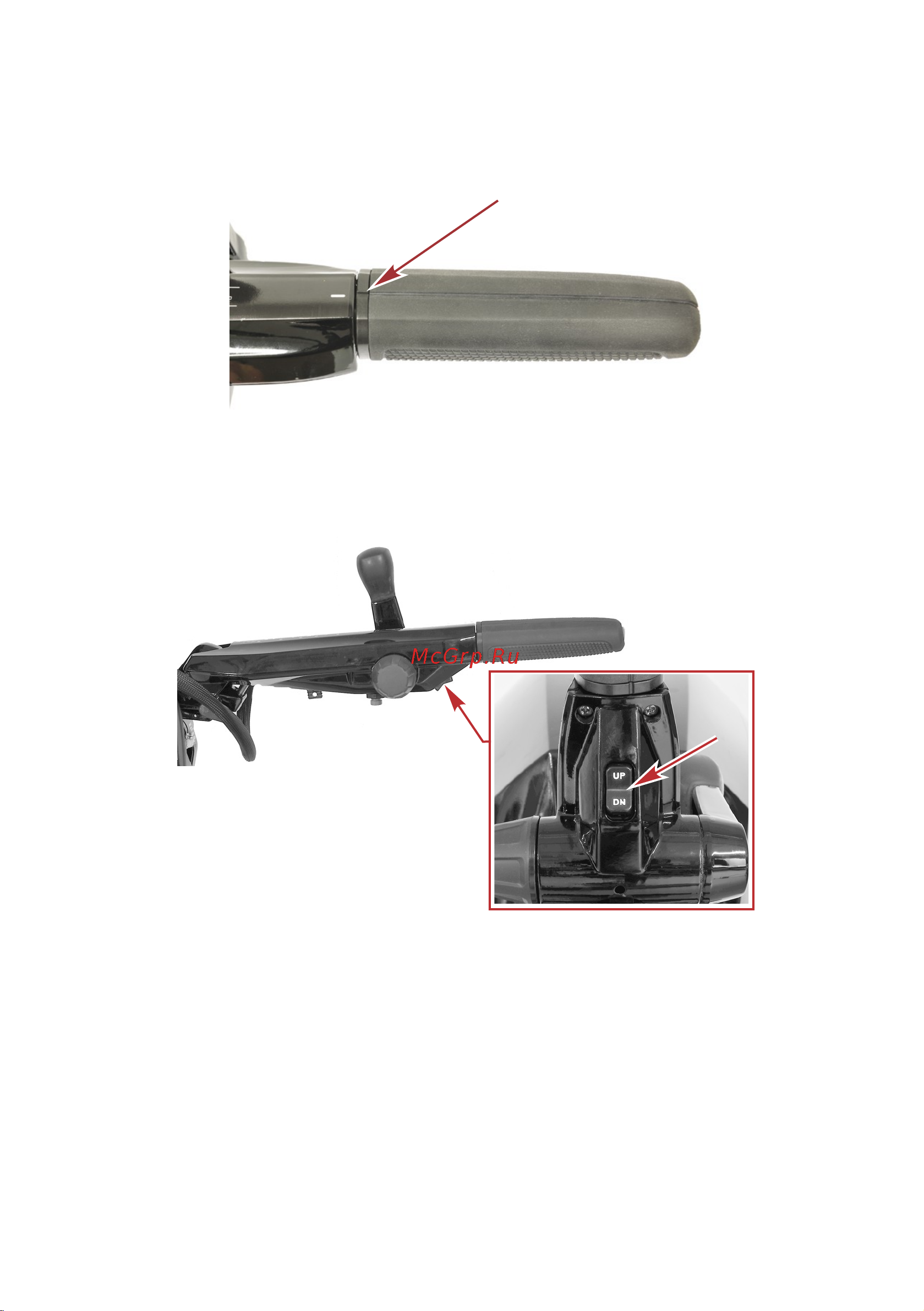

• Рукоятка дроссельной заслонки. Управляет скоростью вращения двигателя. Выровняйте
рукоятку дроссельной заслонки с помощью отметки холостого хода на рукоятке румпеля при
запуске или переводе в положение выключенной или включенной передачи. Поверните рукоятку
дроссельной заслонки, чтобы увеличить скорость вращения двигателя.
63086
• Переключатель механизма наклона (если имеется). Модели с рукояткой румпеля,
оборудованные механизмом наклона, имеют переключатель, расположенный на нижней
стороне рукоятки румпеля. Нажмите на переключатель, чтобы поднять (UP) или опустить (DN)
двигатель.
63906
• Кнопка электрического запуска (модели с электрическим запуском). Нажмите на кнопку, чтобы
запустить двигатель, если он оборудован данной функцией.
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
rus 33
