Mercury F 20 MLH EFI [97/128] Техническое обслуживание
![Mercury F 20 MLH EFI [97/128] Техническое обслуживание](/views2/1845397/page97/bg61.png)

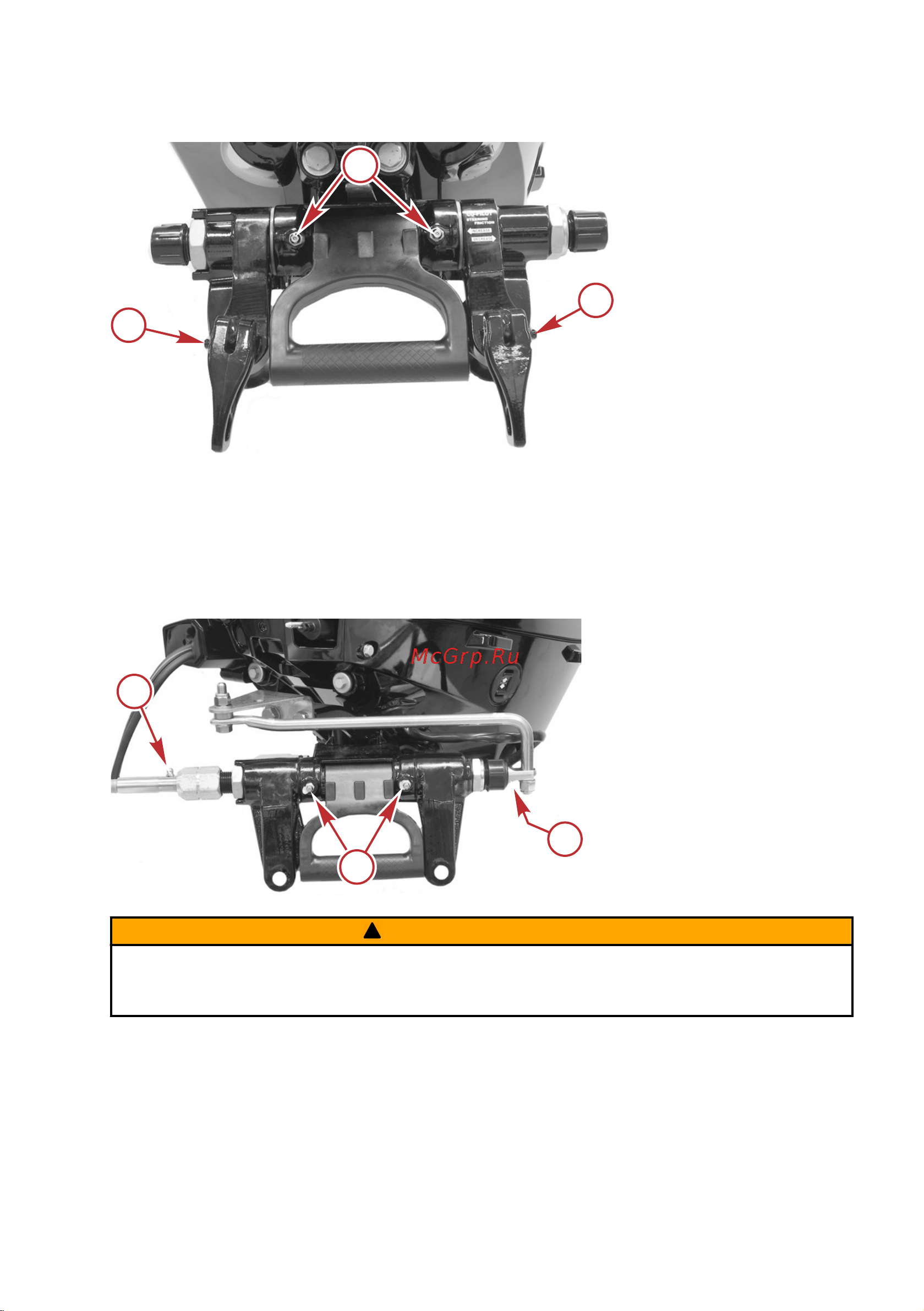

• Масленки винтов-прижимов транца.
a - Масленки трубки наклона
b - Масленки винтов-прижимов транца
• Масленка троса рулевого механизма (если двигатель ею оборудован). Поверните рулевое
колесо, чтобы полностью втянуть конец троса рулевого механизма в трубку наклона
подвесного двигателя. Выполните смазку троса рулевого управления через пресс-масленку.
a - Пресс-масленка троса
рулевого управления
b - Конец троса рулевого ме‐
ханизма
c - Масленки трубки наклона
!
ПРЕДУПРЕЖДЕНИЕ
Неправильная смазка троса может вызвать образование гидравлической пробки и стать причиной
серьезных травм или гибели людей из-за потери управления судном. Полностью втяните конец
троса рулевого механизма, прежде чем наносить смазку.
2. Смажьте следующие места легким маслом.
a
b
b
63285
a
b
c
63286
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 87
