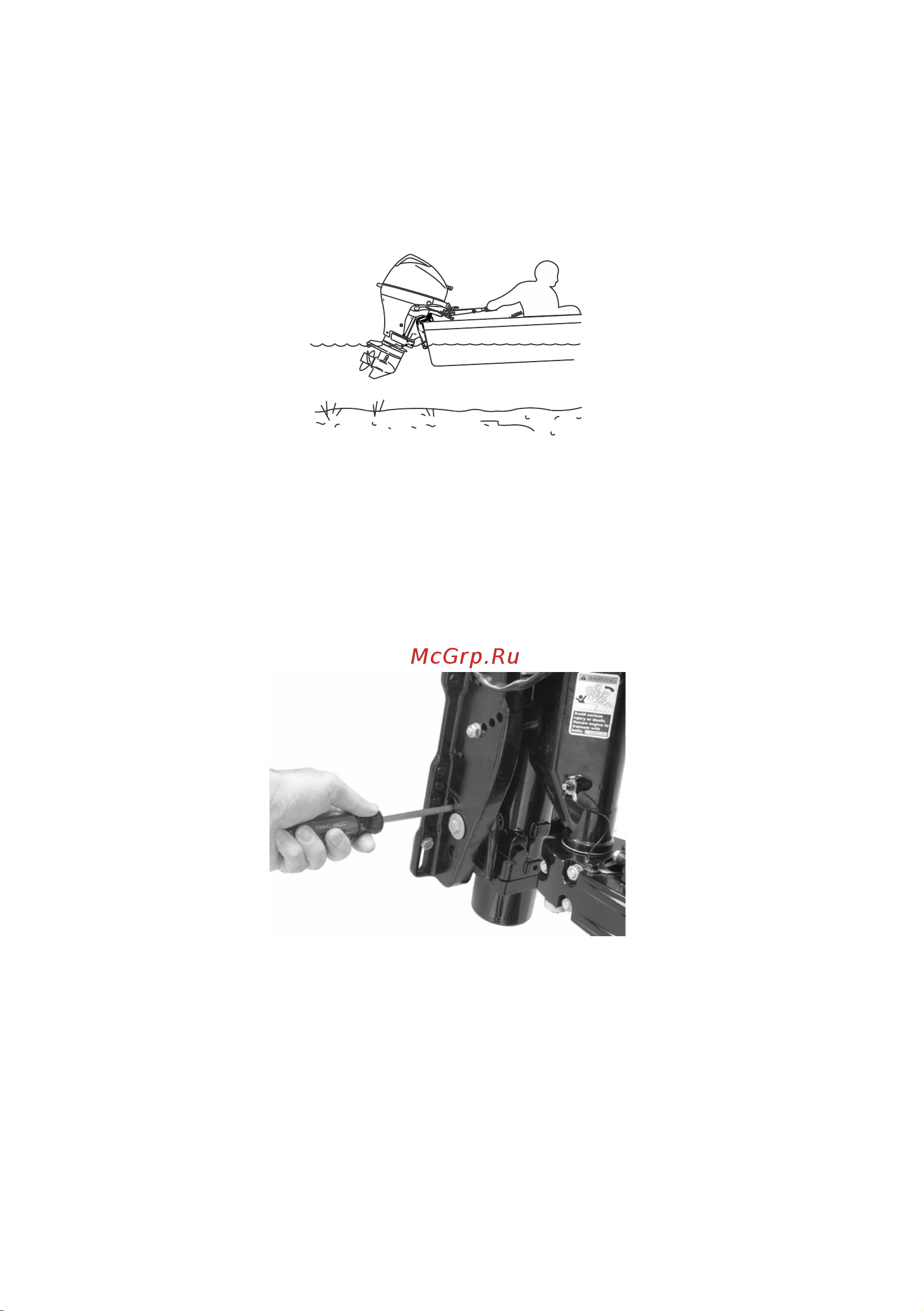

ЭКСПЛУАТАЦИЯ ДВИГАТЕЛЯ ПРИ ПЛАВАНИИ НА МЕЛКОВОДЬЕ
При эксплуатации судна на мелководье подвесной двигатель можно наклонить и зафиксировать с
бoльшим углом наклона. Перед началом наклона снизьте скорость вращения двигателя до скорости
холостого хода. Двигатель, отклоненный вверх для эксплуатации на мелководье, должен работать на
малой скорости. Держите заборные отверстия охлаждающей воды погруженными в воду и
периодически проверяйте, выходит ли вода из индикатора водяного насоса.
32193
ФИКСАЦИЯ РУЧНОГО НАКЛОНА
Если подвесной двигатель невозможно наклонить с помощью переключателя механизма наклона, его
можно наклонить вручную.
ПРИМЕЧАНИЕ: Перед эксплуатацией подвесного двигателя необходимо затянуть до отказа клапан
ручного отпирания наклона, чтобы предотвратить отклонение подвесного двигателя вверх при
движении задним ходом.
Выверните клапан ручного отпирания наклона на три оборота (против часовой стрелки). Это позволит
наклонить подвесной двигатель вручную. Наклоните подвесной двигатель в желаемое положение и
затяните до отказа клапан ручного отпирания наклона.
31967
РЕГУЛИРОВКА СТОПОРНЫХ ШТИФТОВ МЕХАНИЗМА НАКЛОНА
ПРИМЕЧАНИЕ: Во время работы подвесной двигатель должен быть установлен напротив стопорных
штифтов механизма наклона.
