Характеристики и работа механизма наклона (при наличии)
МЕХАНИЗМ НАКЛОНА
Модели, оснащенные механизмом наклона, позволяют использовать переключатель механизма
наклона длярегулировки наклона подвесного двигателя от крайнего нижнего до крайнего верхнего
положения.
Эта система позволяет выполнять регулировку, когда подвесной двигатель работает на холостом ходу
или остановлен.
На малой скорости холостого хода подвесной двигатель можно отклонить для работы на мелководье.

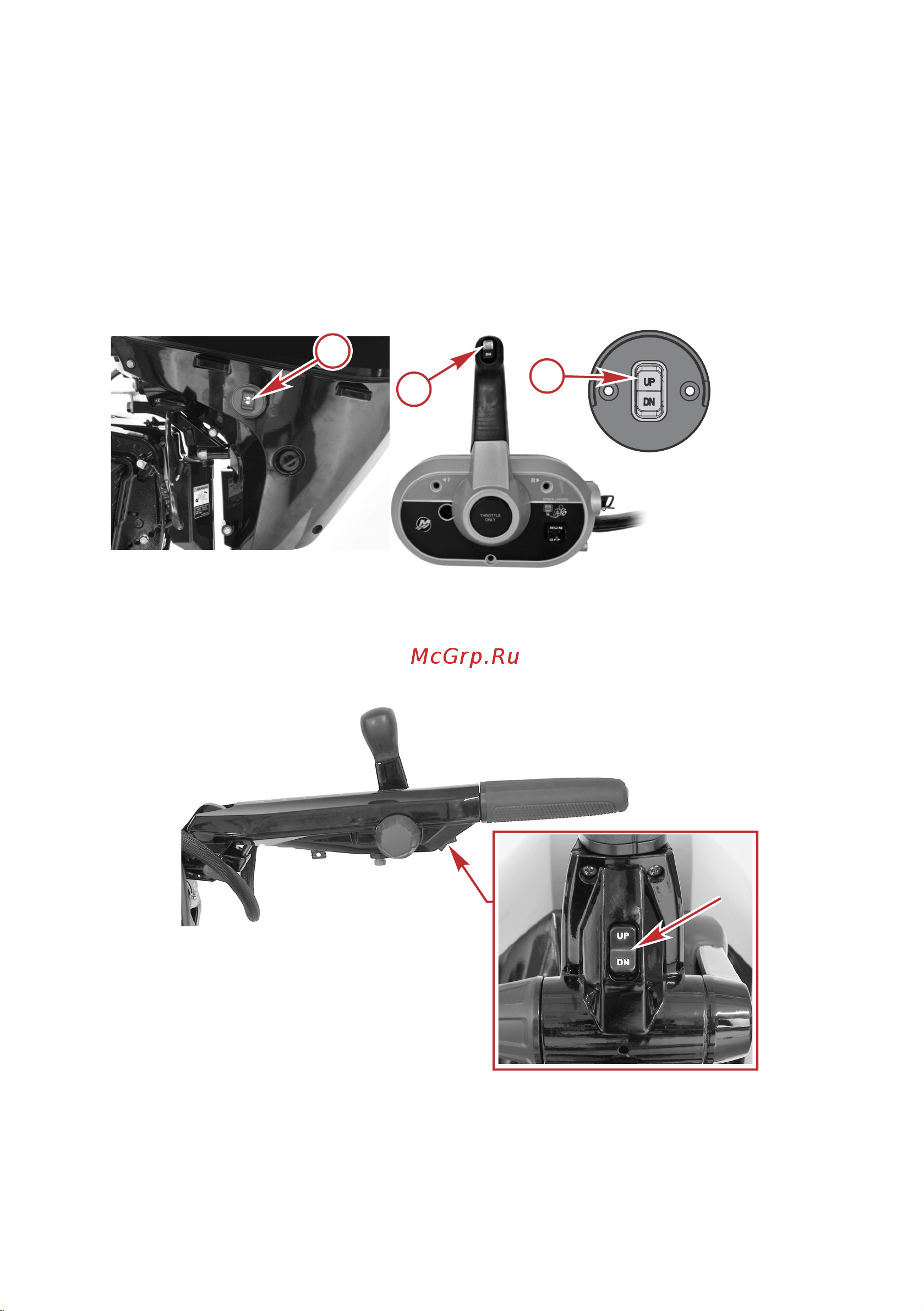

a - Переключатель механизма наклона, смонтированный на кожухе
b - Переключатель дистанционного управления механизма наклона
c - Переключатель механизма наклона, смонтированный на панели
63906
Переключатель механизма наклона на моделях с рукояткой румпеля
a
b
c
63100
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
rus 41
