Mercury F 20 MLH EFI [85/128] Техническое обслуживание
![Mercury F 20 MLH EFI [85/128] Техническое обслуживание](/views2/1845397/page85/bg55.png)

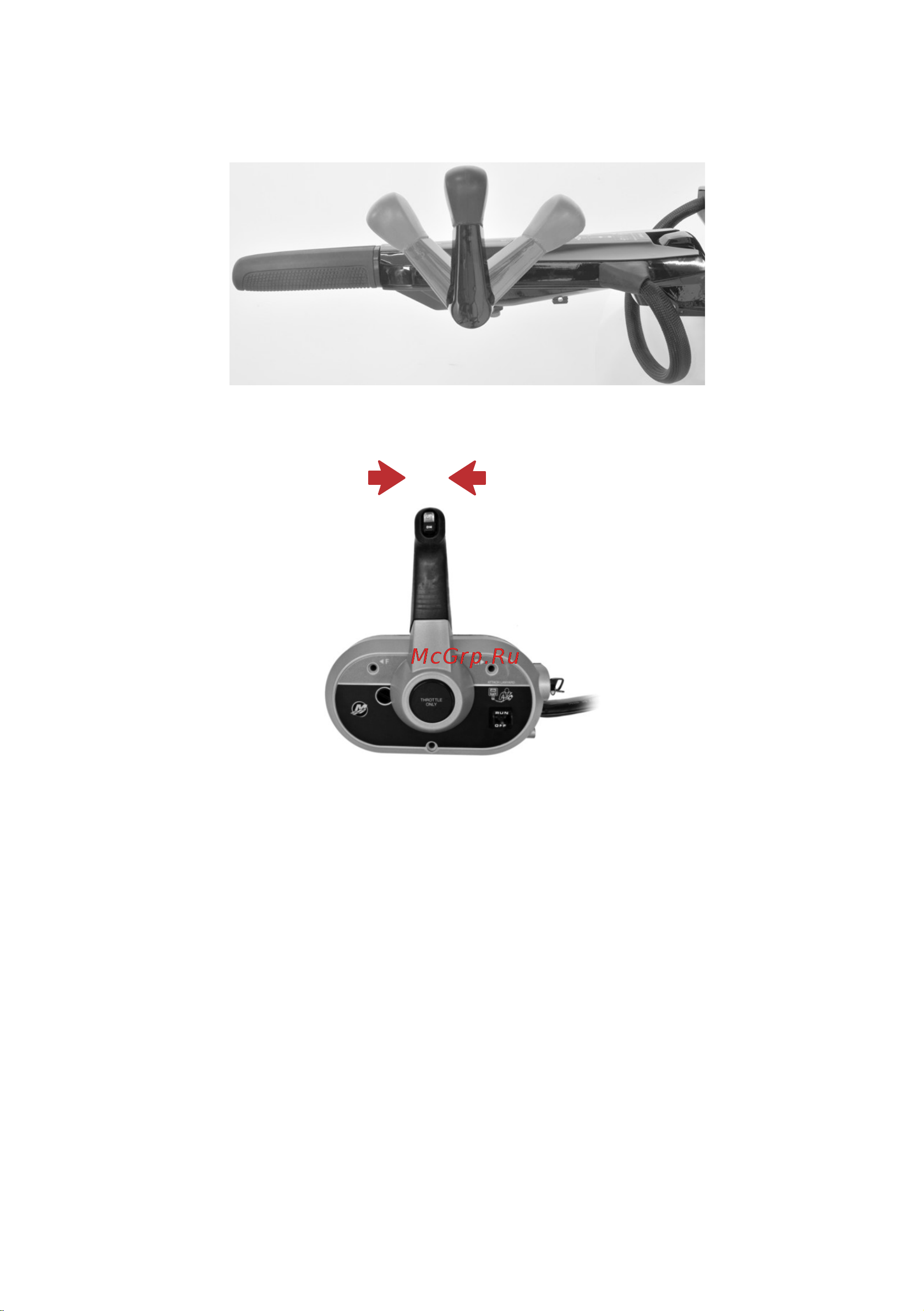

2. Переведите подвесной двигатель в положение нейтрали (N).
F
N
R
63077
Модели с рукояткой румпеля
N
63103
Модели с дистанционным управлением
3. Выпрямите шплинт и вытяните его с помощью плоскогубцев.
4. Поместите между коробкой передач и гребным винтом деревянный брусок для удержания
гребного винта и снимите гайку гребного винта.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 75
