Mercury F 20 MLH EFI [81/128] Техническое обслуживание
![Mercury F 20 MLH EFI [81/128] Техническое обслуживание](/views2/1845397/page81/bg51.png)

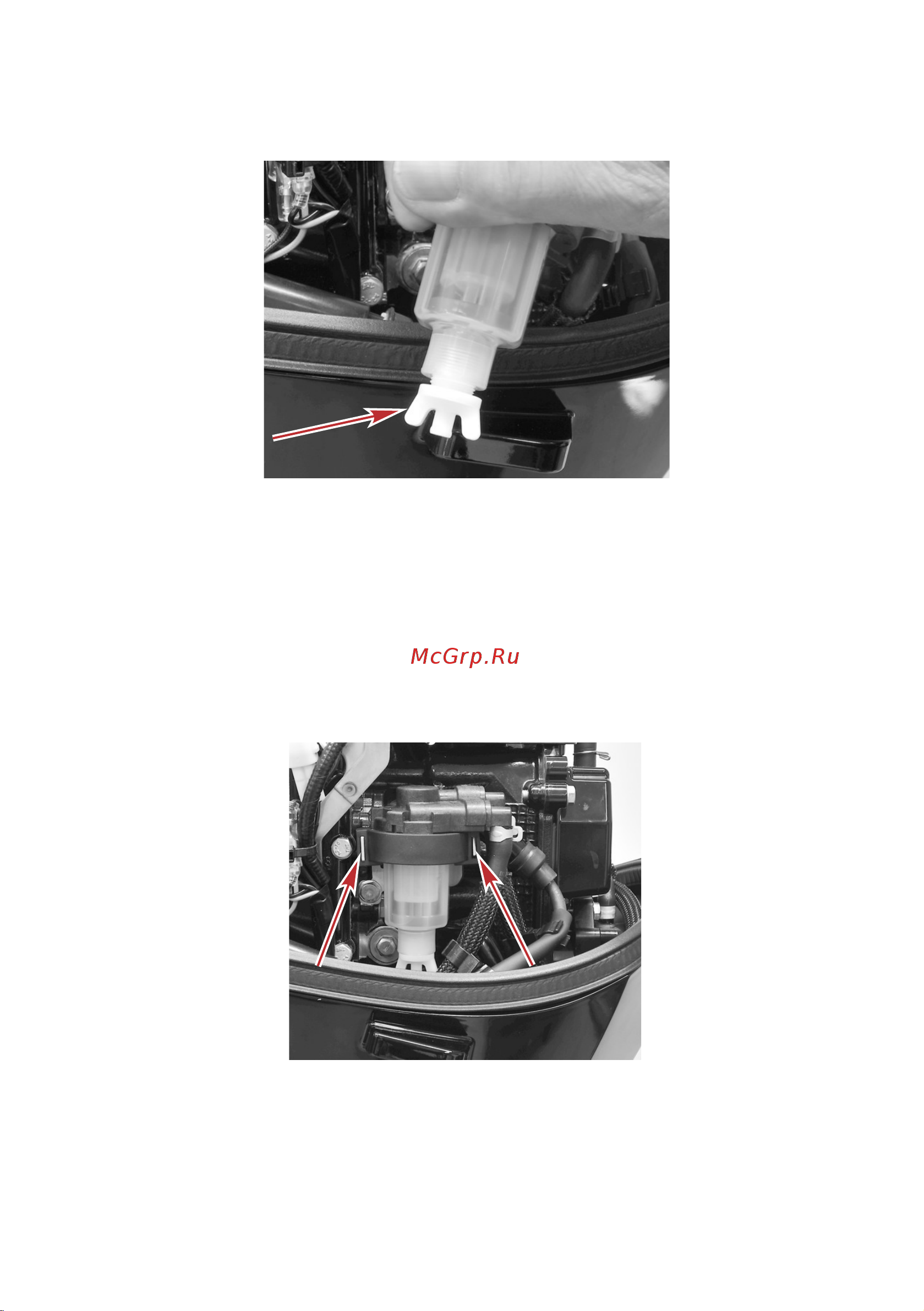

ПРИМЕЧАНИЕ: Сливной шланг может быть временно установлен на центральном сливном отверстии
сливного патрубка, чтобы облегчить процесс слива содержимого в специальный контейнер.
63110
Сливной патрубок
5. Снимите сливной шланг (если был установлен) и надежно затяните резьбовой сливной
патрубок.
6. Установите узел фильтра на монтажный кронштейн.
ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА
Снятие фильтра
1. Нажмите на блок фильтра, включая резиновую опору монтажного кронштейна на двигателе, и
поднимите блок над краем кожуха двигателя.
63109
Монтажный кронштейн блока фильтра
2. Снимите резиновую опору с фильтра.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 71
