Mercury F 20 MLH EFI [114/128] Крепежные детали стержня тяги рулевого механизма
![Mercury F 20 MLH EFI [114/128] Крепежные детали стержня тяги рулевого механизма](/views2/1845397/page114/bg72.png)

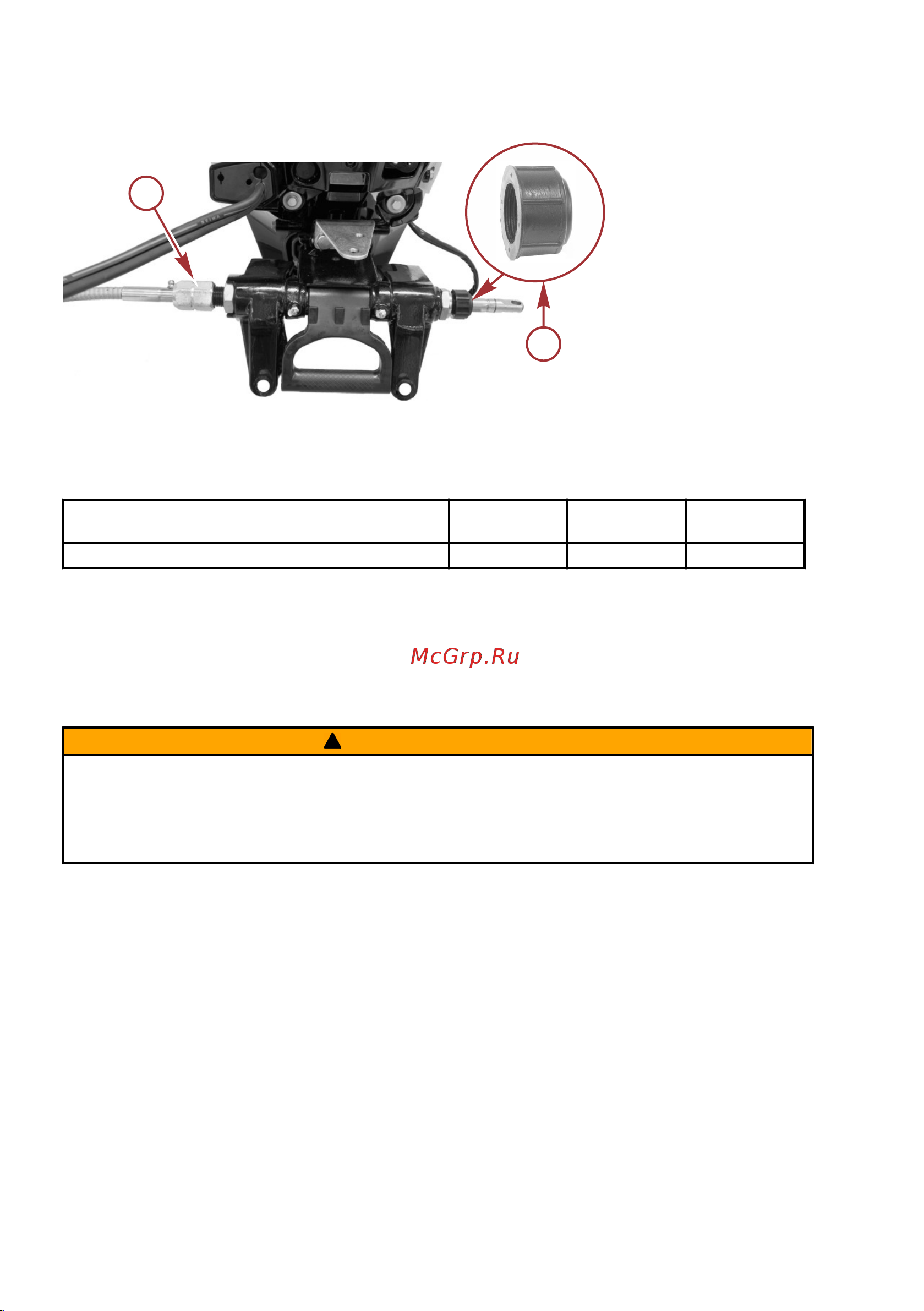

4. Проденьте уплотнитель троса рулевого управления в конец трубки механизма наклона.
a - Гайка троса рулевого управления
b - Уплотнение троса рулевого управления
Описание Нм
фунто-
дюймы
фунто-футы
Гайка троса рулевого управления 47,5 – 35
Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Шток тяги рулевого механизма, соединяющий рулевой трос с двигателем,
должен фиксироваться с помощью крепежного оборудования для штока тяги рулевого механизма,
поставляемого в комплекте с двигателем. Запрещено заменять самостопорящиеся гайки на обычные
гайки, поскольку последние могут ослабнуть от вибрации и слететь, вызвав отсоединение стержня
тяги от троса рулевого механизма.
!
ПРЕДУПРЕЖДЕНИЕ
Неподходящие крепежные детали или неправильные процедуры установки могут привести к
ослаблению или освобождению стержня тяги рулевого механизма. Это может вызвать внезапную
потерю управления лодкой, в результате чего пассажиров может выбросить за борт или сбить с ног
в лодке, а это может стать причиной серьезных травм и даже гибели. Всегда используйте
требуемые детали и выполняйте инструкции и процедуры затяжки.
Присоедините стержень тяги рулевого механизма к тросу рулевого механизма с помощью плоской
шайбы и стопорной гайки с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем
отверните ее на 1/4 оборота.
a
b
63262
УСТАНОВКА ДВИГАТЕЛЯ
104 rus
