4. Отрегулируйте цилиндр троса так, чтобы при установке цилиндра троса в патрон цилиндра
центральная метка на тросе была выровнена с концевой направляющей.

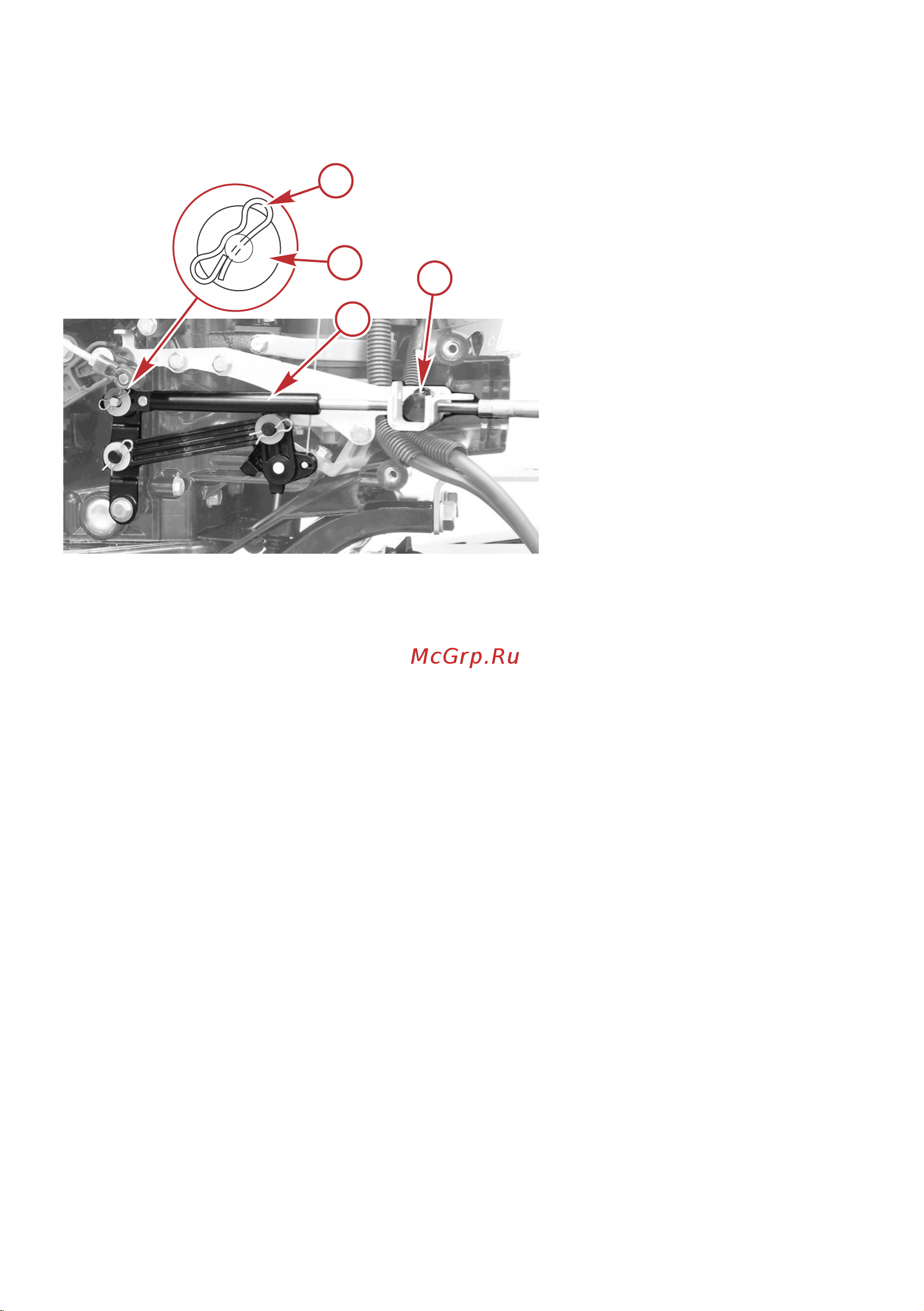

a - Зажим петли
b - Плоская шайба
c - Трос реверса
d - Цилиндр троса
5. Проверьте регулировку троса реверса следующим образом:
a. Передвиньте рычаг управления вперед. Вал гребного винта должен быть установлен в
положение включенной передачи. Если это условие не выполнено, передвиньте цилиндр
ближе к направляющей троса.
b. Передвиньте рычаг управления назад при повороте гребного винта. Вал гребного винта
должен быть установлен в положение включенной передачи. Если это условие не
выполнено, передвиньте цилиндр дальше от направляющей троса.
c. Установите рычаг управления снова в положение нейтрали. Вал гребного винта должен
свободно вращаться без сопротивления. Если это условие не выполнено, передвиньте
цилиндр ближе к направляющей троса. Повторите этапы с пункта a до пункта c.
УСТАНОВКА ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Установите тросы в блок дистанционного управления согласно инструкциям, поставляемым с блоком.
a
b
c
d
63123
УСТАНОВКА ДВИГАТЕЛЯ
108 rus
