Mercury F 20 MLH EFI [40/128] Характеристики и элементы управления
![Mercury F 20 MLH EFI [40/128] Характеристики и элементы управления](/views2/1845397/page40/bg28.png)

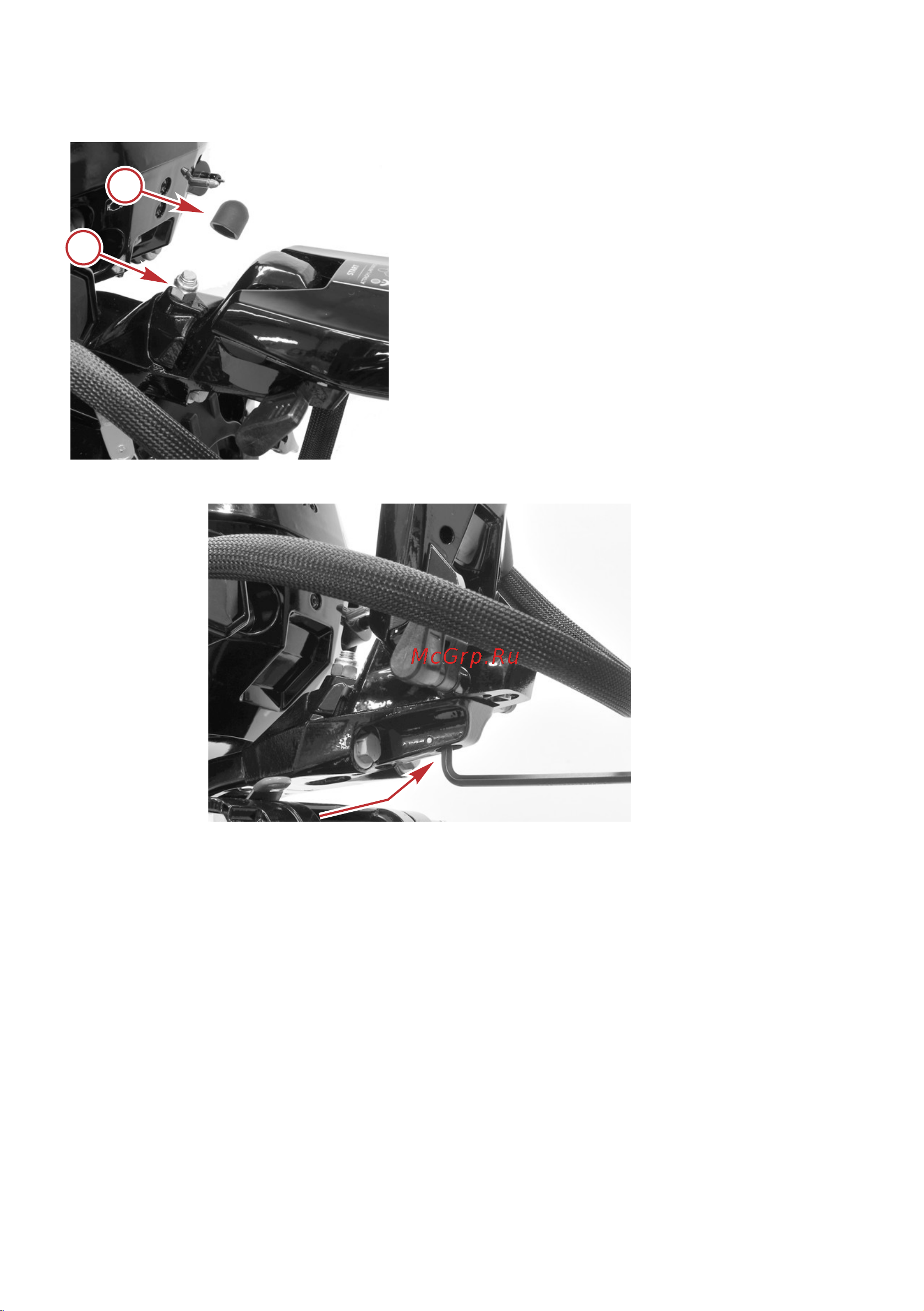

b. Ослабьте 15-миллиметровую гайку, чтобы она почти полностью снялась.
a - Гайка прижимного винта
b - Резиновый пыльник
c. Ослабьте винт с шестигранным углублением под 6-миллиметровый ключ.
63259
Винт с шестигранным углублением под 6-миллиметровый ключ
a
b
63258
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
30 rus
