2. Снимите крышку отверстия для заливки масла и залейте рекомендуемое масло до середины
рабочего диапазона уровня масла. Добавление приблизительно 1,0 литра масла в пустой
картер приведет к тому, что уровень масла достигнет середины диапазона уровня масла.
Установите крышку отверстия для заливки масла на место.

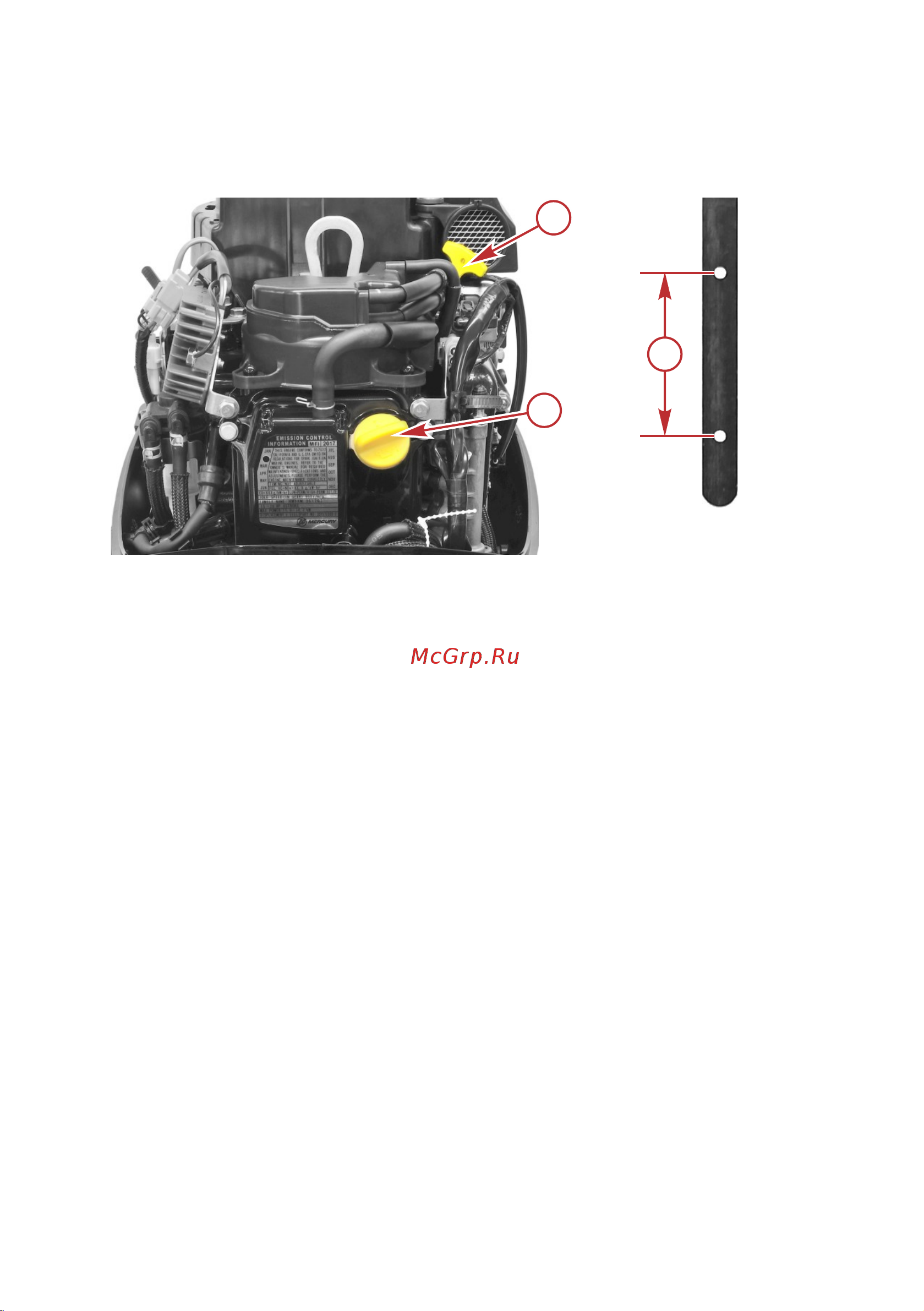

a - Крышка отверстия для заливки масла
b - Щуп
c - Рабочий диапазон уровня масла
3. При надлежащей подаче охлаждающей воды дайте двигателю поработать на холостом ходу в
течение пяти минут и проверьте его на отсутствие утечек. Заглушите двигатель и проверьте
уровень масла на щупе. При необходимости добавьте масло.
Антикоррозийные аноды и провод заземления
Ваш подвесной двигатель имеет четыре анода коррозионной защиты. Аноды помогают защитить
подвесной двигатель от гальванической коррозии благодаря тому, что медленной эрозии
подвергается металл, из которого они изготовлены, вместо металла деталей подвесного двигателя.
Провод заземления не должен иметь повреждений, чтобы обеспечить надежную цепь заземления.
Нарушение непрерывности цепи заземления вызовет ускоренную коррозию.
Анод необходимо периодически проверять, особенно в морской воде, ускоряющей их коррозию. Для
сохранения этой коррозионной защиты производите замену анода до того, как он будет полностью
разрушен. Ни в коем случае не красьте анод и не наносите на него защитное покрытие, потому что это
снизит его эффективность.
Аноды расположены следующим образом:
a
b
62881
c
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
