Mercury F 20 MLH EFI [42/128] Характеристики и элементы управления
![Mercury F 20 MLH EFI [42/128] Характеристики и элементы управления](/views2/1845397/page42/bg2a.png)

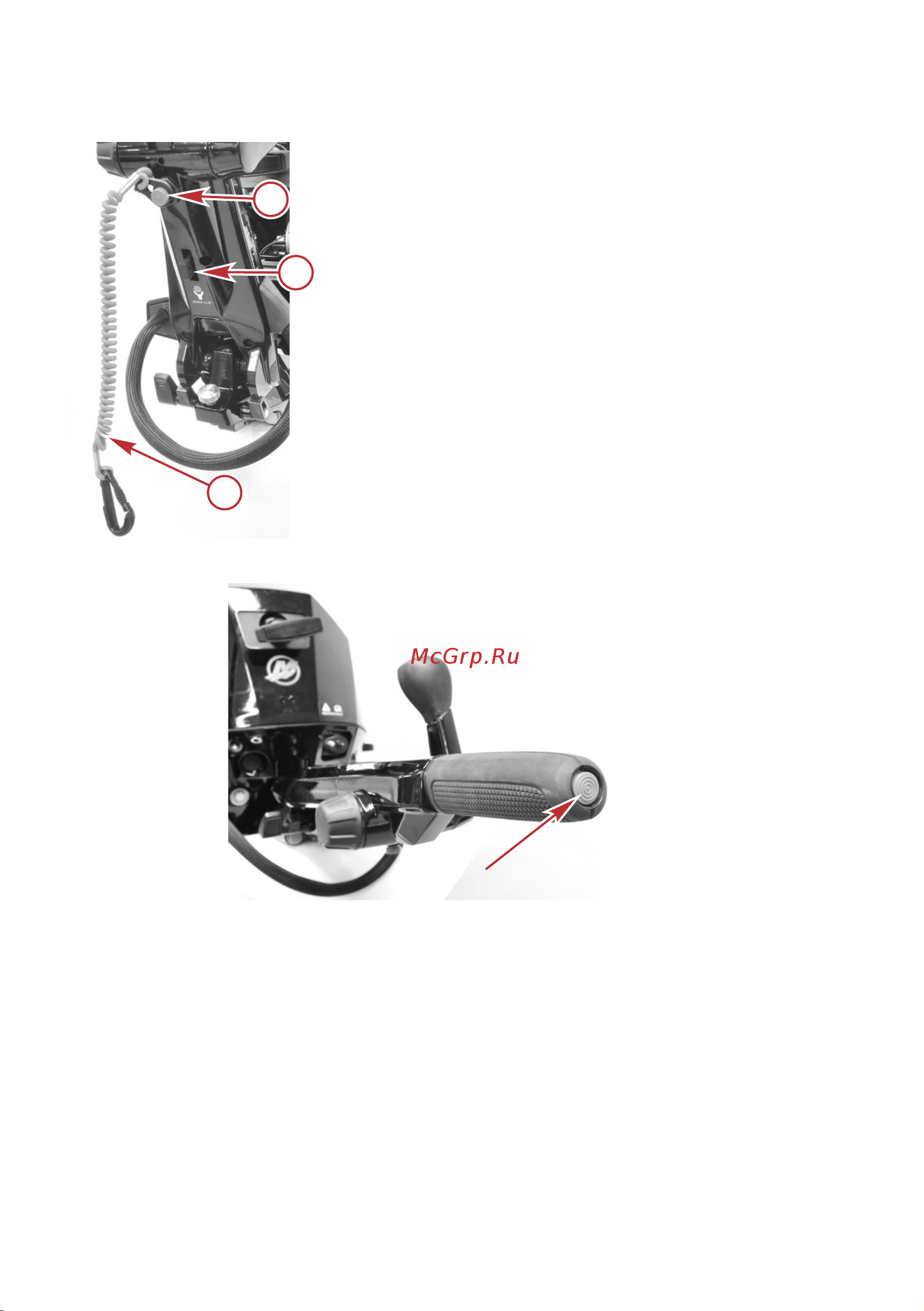

ПРИМЕЧАНИЕ: Запасной зажим тросового выключателя хранится на рукоятке румпеля.
a - Тросовый выключатель
b - Запасной зажим тросового выключателя
c - Трос
• Выключатель двигателя. Нажмите на кнопку, чтобы остановить двигатель.
63084
a
b
c
63083
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
32 rus
