Mercury F 20 MLH EFI [95/128] Техническое обслуживание
![Mercury F 20 MLH EFI [95/128] Техническое обслуживание](/views2/1845397/page95/bg5f.png)

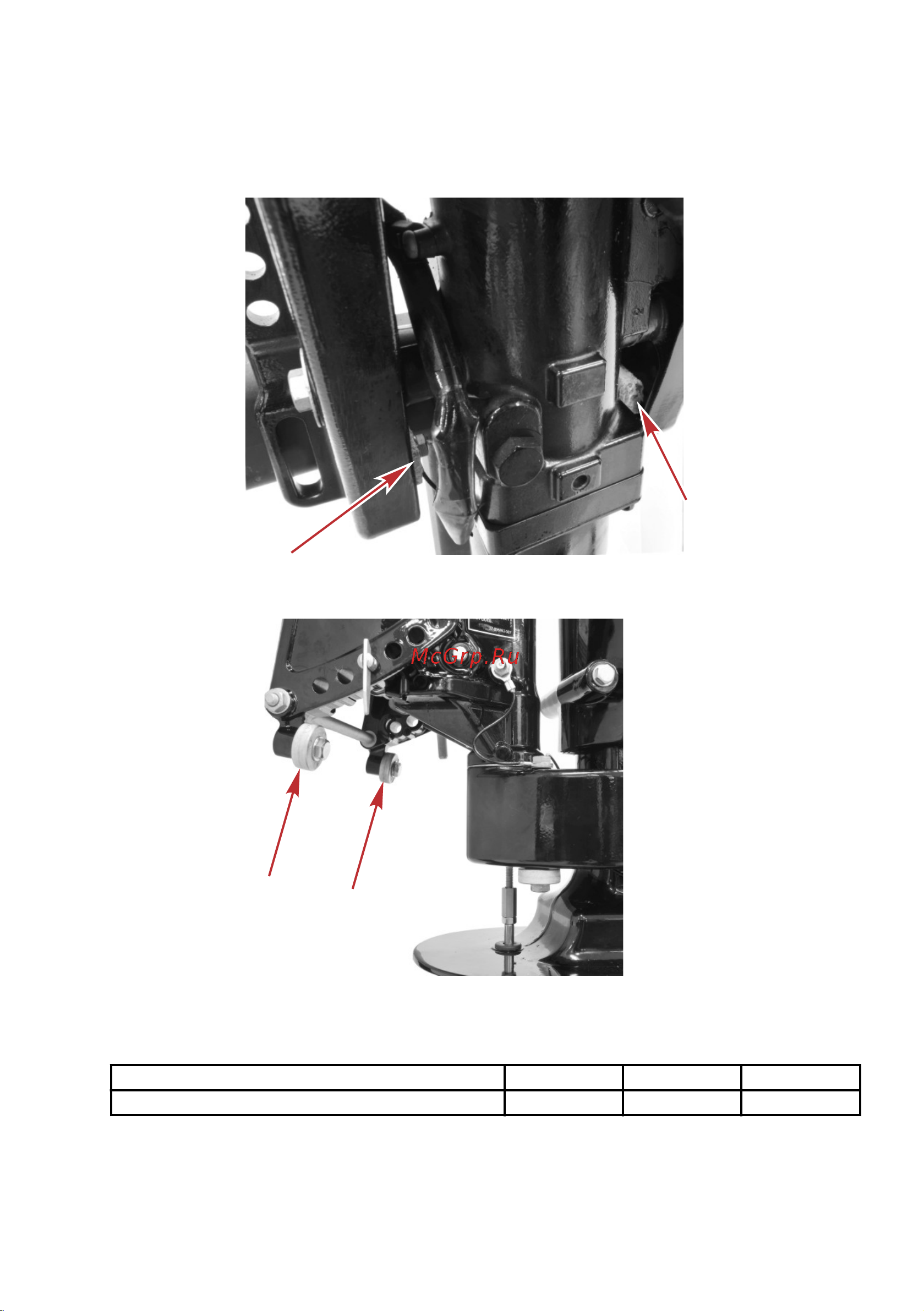

• Два анода расположены рядом с нижней частью кронштейнов транца. На моделях с
механизмом наклона аноды находятся на внутренней стороне кронштейнов. На моделях с
ручным наклоном аноды находятся на задней стороне кронштейнов. Аноды на обеих моделях
закреплены на кронштейнах с помощью винтов.
62960
Модель с механизмом наклона
62959
Модель с функцией ручного наклона
При установке анода обязательно затяните крепления с указанным моментом затяжки.
Описание
Нм фунт-дюйм фунт-фут
Анодные крепления 6 53 –
Точки смазки
1. Выполняйте смазку следующих точек с помощью 2-4-C с ПТФЭ или Extreme Grease.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 85
