Mercury F 20 MLH EFI [94/128] Техническое обслуживание
![Mercury F 20 MLH EFI [94/128] Техническое обслуживание](/views2/1845397/page94/bg5e.png)

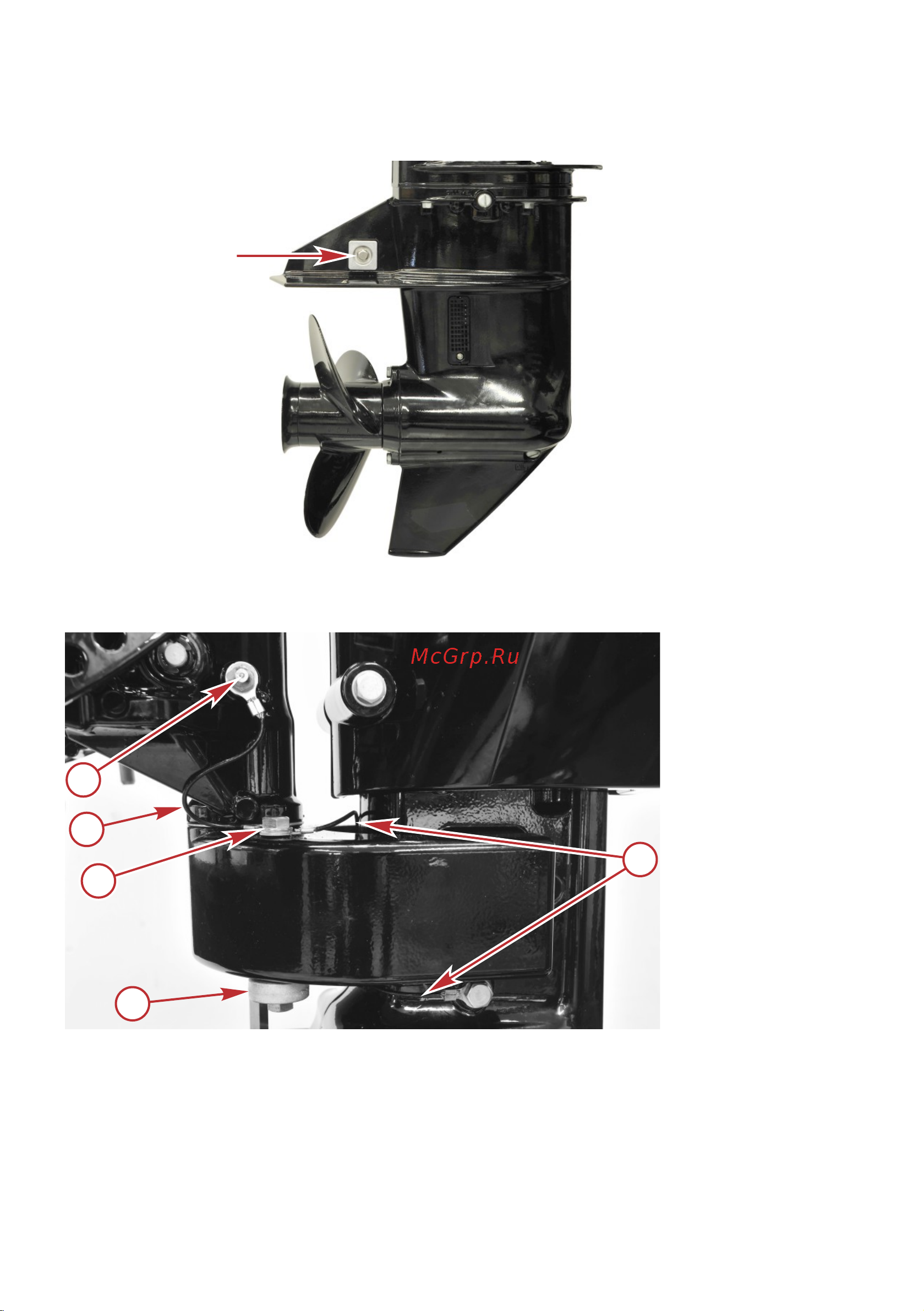

• Один анод монтируется по правому борту мидельной секции, чуть выше антикавитационной
пластины. Анод крепится к мидельной секции с помощью винта и гайки.
62958
• Один анод установлен в нижней части нижней опоры двигателя с помощью винта и двух
проводов заземления.
a - Анод
b - Винты
c - Провод заземления (от поворотного кронштейна до нижней опоры)
d - Смазочный патрубок
e - Провод заземления (от нижней опоры к корпусу ведущего вала)
62942
a
b
c
d
e
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
84 rus
