Mercury F 20 MLH EFI [122/128] Изменение направления вращения рукоятки дроссельной заслонки на рукоятке румпеля
![Mercury F 20 MLH EFI [122/128] Изменение направления вращения рукоятки дроссельной заслонки на рукоятке румпеля](/views2/1845397/page122/bg7a.png)
3. Установите правую крышку корпуса ведущего вала. Во время установки крышки корпуса
ведущего вала тщательно выровняйте уплотнительное кольцо. Убедитесь, что винты затянуты с
указанным моментом затяжки.
63136
Описание Нм
фунто-
дюймы
фунто-футы
Винты крышки корпуса ведущего вала 6 53 –

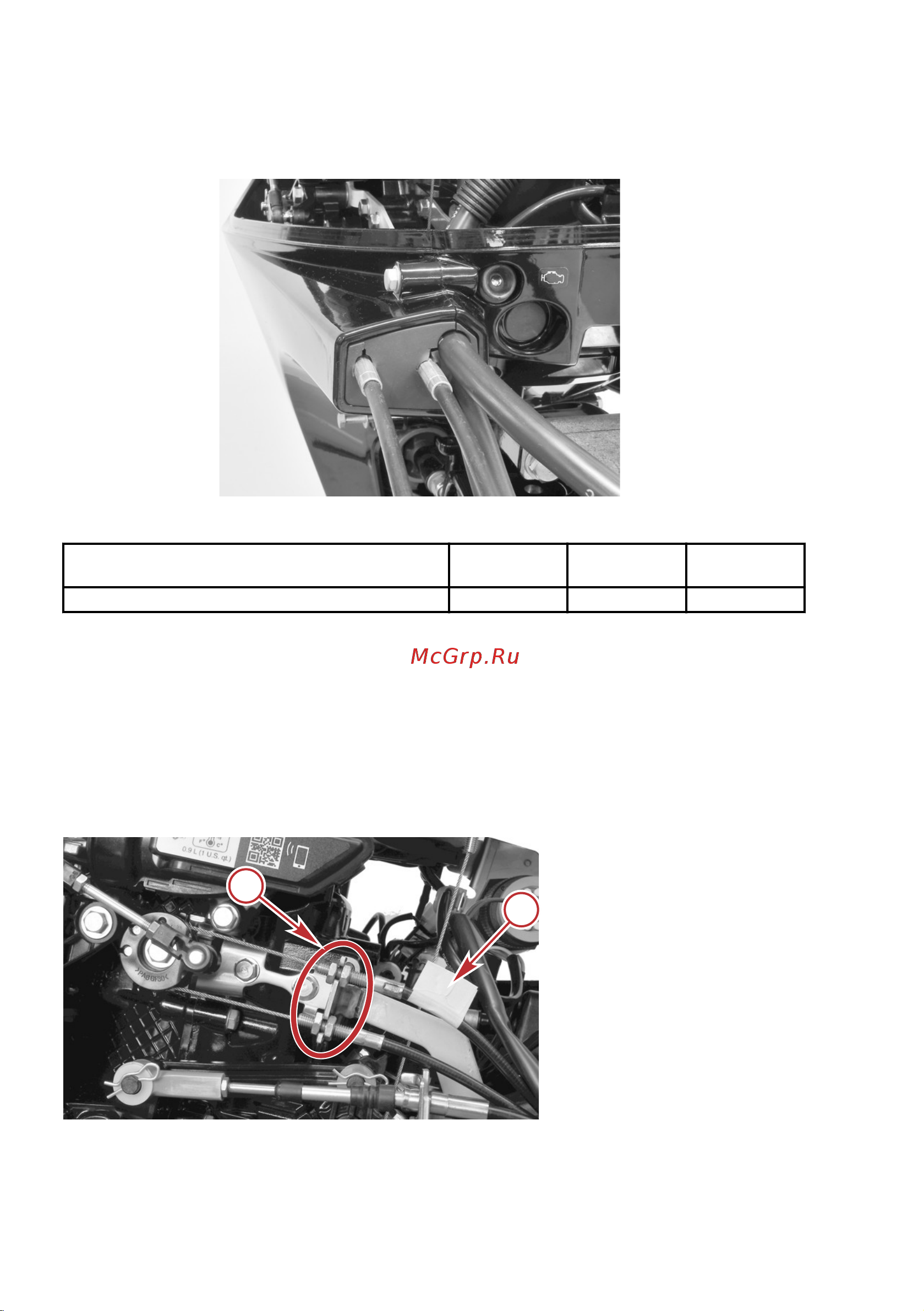

Изменение направления вращения рукоятки дроссельной
заслонки на рукоятке румпеля
Направление вращения рукоятки дроссельной заслонки на рукоятке румпеля двигателя можно
изменить на противоположное .
1. Снимите крышку корпуса ведущего вала правого борта. См. раздел Снятие и установка крышки
корпуса ведущего вала.
2. Прикрепите флажок (из клейкой ленты) к верхнему тросу привода дроссельной заслонки.
3. Ослабьте гайки крепления тросов дроссельной заслонки к кронштейну.
a -
Гайки крепления тросов
дроссельной заслонки к
кронштейну
b - Флажок на верхнем тро‐
се привода дроссельной
заслонки
a
b
64613
УСТАНОВКА ДВИГАТЕЛЯ
112 rus
