Mercury F 20 MLH EFI [54/128] Характеристики и элементы управления
![Mercury F 20 MLH EFI [54/128] Характеристики и элементы управления](/views2/1845397/page54/bg36.png)

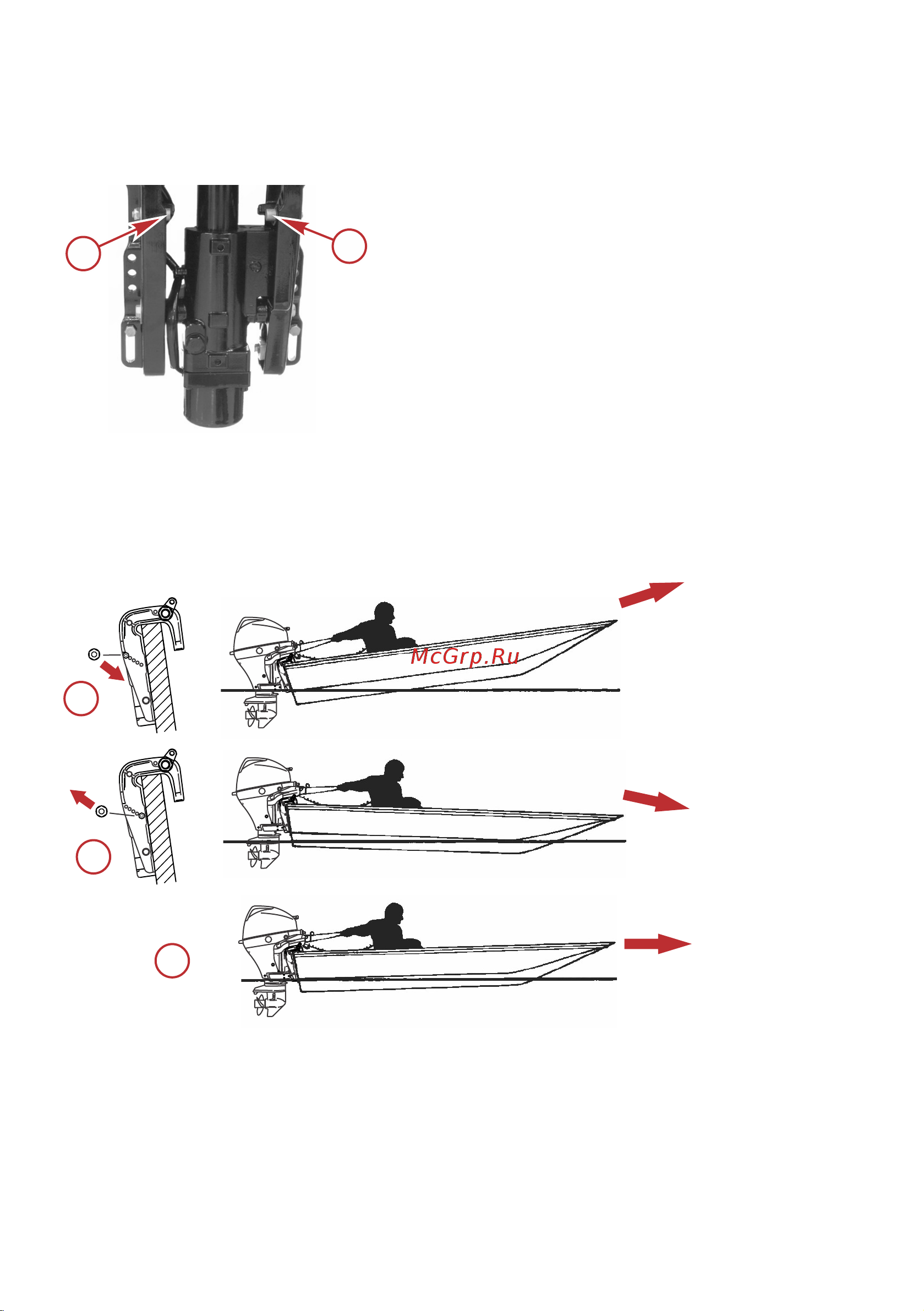

Регулировка стопорных штифтов механизма наклона позволяет установить вертикальный рабочий
угол вашего подвесного двигателя. Правильная регулировка позволяет достичь устойчивой
эксплуатации судна, оптимального режима работы и свести к минимуму усилие управления рулем.
Только модели с механизмом наклона
a - Стопорные штифты механизма наклона
ПРИМЕЧАНИЕ: При регулировке рабочего угла подвесного двигателя руководствуйтесь следующими
указаниями.
Стопорные штифты механизма наклона нужно регулировать так, чтобы при движении судна на полной
скорости подвесной двигатель был перпендикулярен к поверхности воды. Это позволяет вести судно
параллельно поверхности воды.
Расположите пассажиров и груз в судне так, чтобы равномерно распределить вес.
a - Слишком большой угол (корма опущена – нос поднят)
b - Недостаточный угол (корма поднята – нос опущен)
c - Угол отрегулирован правильно (нос слегка приподнят)
При регулировании рабочего угла подвесного двигателя учтите следующие положения.
Установка подвесного двигателя близко к транцу лодки может:
• Понизить нос.
a
a
32192
a
b
c
64201
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
44 rus
