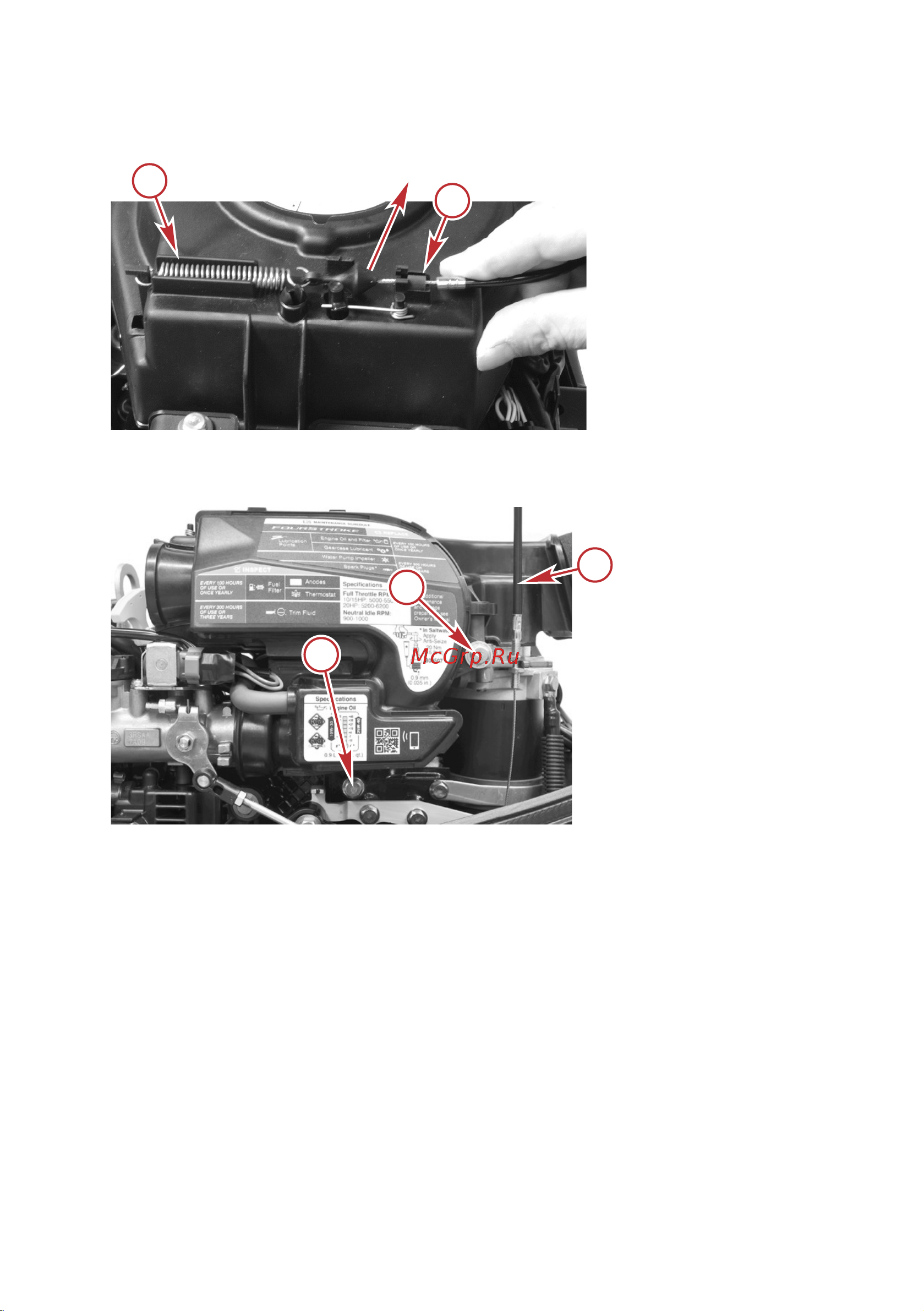

3. Поднимите трос фиксации на нейтрали, чтобы снять пружину натяжения троса с корпуса
кикстартера.
a - Пружина натяжения тро‐
са фиксации на нейтра‐
ли
b - Трос фиксации на не‐
йтрали
4. Снимите один длинный и один средний винт и шайбы крепления воздушной коробки к
двигателю.
a - Длинный винт
b - Средний винт
c - Трос фиксации на нейтрали
5. Слегка поверните воздушную коробку, чтобы снять кикстартер.
a
b
63118
a
c
63119
b
ЭКСПЛУАТАЦИЯ
rus 61
