УСТАНОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Установите тросы в блок дистанционного управления согласно инструкциям, поставляемым с блоком.
ПРИМЕЧАНИЕ: Трос переключения передач – это первый трос, который нужно передвинуть при
перемещении коробки управления из нейтрального положения.

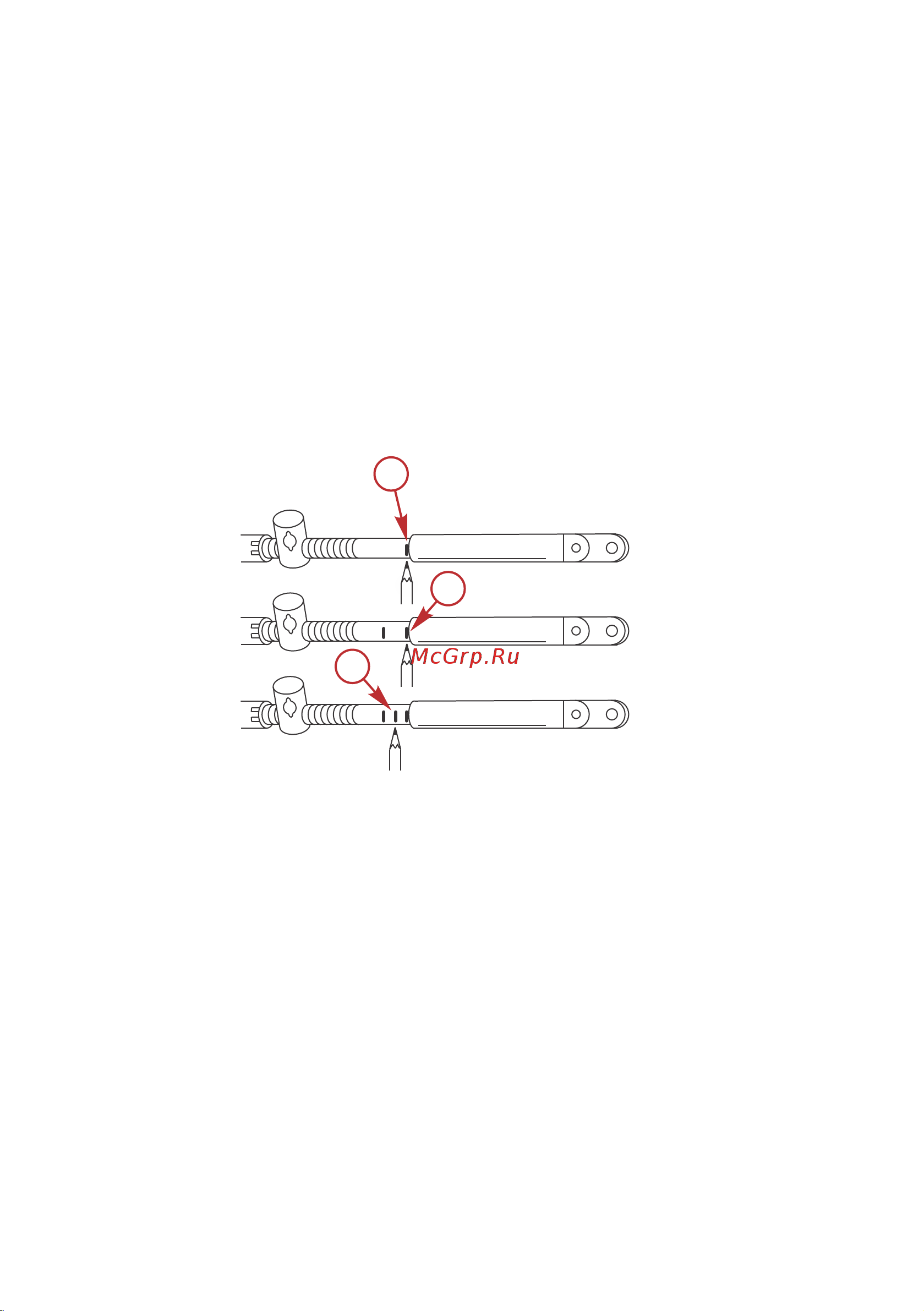

1. Найдите центральную точку провисания или мертвого хода, которая находится в на тросе
переключения передач следующим образом:
a. Переведите рукоятку дистанционного управления от нейтрали вперед, а затем переведите
рукоятку в положение полных оборотов. Медленно верните ручку назад на нейтраль.
Поставьте отметку (a) на тросе рядом с направляющей конца троса.
b. Переведите рукоятку дистанционного управления из положения нейтрали назад, а затем
переведите рукоятку в положение полных оборотов. Медленно верните ручку обратно в
положение нейтрали. Поставьте отметку (b) на тросе рядом с направляющей конца троса.
c. Нанесите центральную отметку (c) посередине между отметками (a и b). Во время
установки троса на двигатель выровняйте направляющую конца троса по этой центральной
отметке.
6098
b
c
a
2. Установите рукоятку дистанционного управления в нейтральное положение.
3. Прикрепите трос переключения передач к рычагу переключения передач с помощью шайбы и
фиксатора петли.
УСТАНОВКА ДВИГАТЕЛЯ
rus 107
