Mercury F 20 MLH EFI [41/128] Характеристики и элементы управления
![Mercury F 20 MLH EFI [41/128] Характеристики и элементы управления](/views2/1845397/page41/bg29.png)

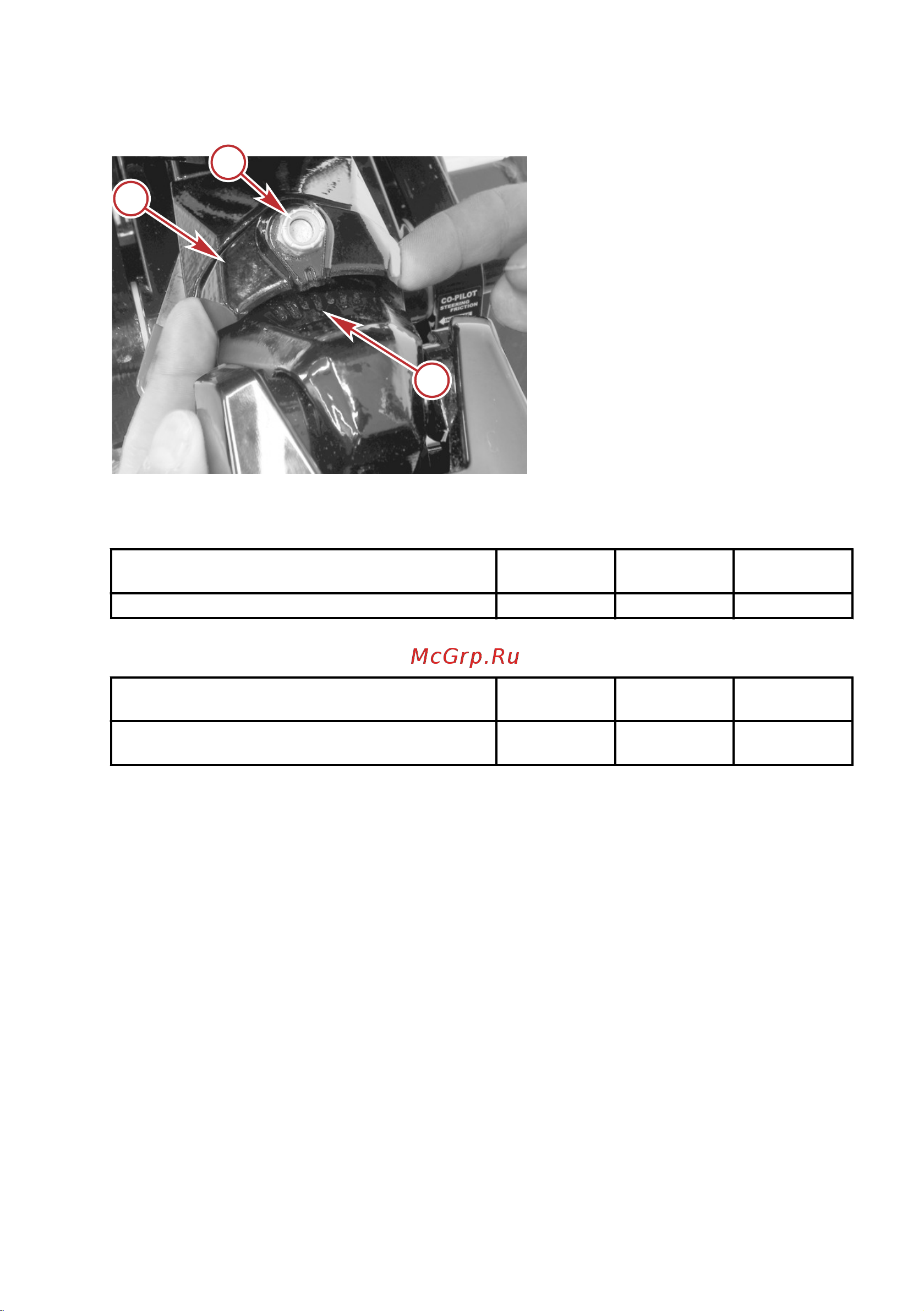

d. Поднимите прижимной винт пальцами и поверните рукоятку румпеля на нужный угол.
a - Прижимной винт
b - Гайка прижимного винта
c - Метка центра
e. Затяните гайку прижимного винта с указанным моментом затяжки и установите резиновый
пыльник.
Описание Нм
фунто-
дюймы
фунто-футы
Гайка прижимного винта 50 – 36,8
f. Затяните винт с шестигранным углублением под 6-миллиметровый ключ с указанным
моментом затяжки.
Описание Нм
фунто-
дюймы
фунто-футы
Винт с шестигранным углублением под 6-
миллиметровый ключ
24 – 17,7
• Тросовый выключатель. См. раздел Общие сведения. Тросовый выключатель.
a
b
c
63260
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
rus 31
