![Mercury F 20 MLH EFI [44/128] Особенности дистанционного управления](/img/pdf.png)
Mercury F 20 MLH EFI [44/128] Особенности дистанционного управления
![Mercury F 20 MLH EFI [44/128] Особенности дистанционного управления](/views2/1845397/page44/bg2c.png)
• Сигнальная лампа. Предупреждает оператора о низком давлении масла, превышении
температуры, превышении диапазона предельных оборотов двигателя или неисправности
датчика. См. параграф Система предупреждения в настоящем разделе.

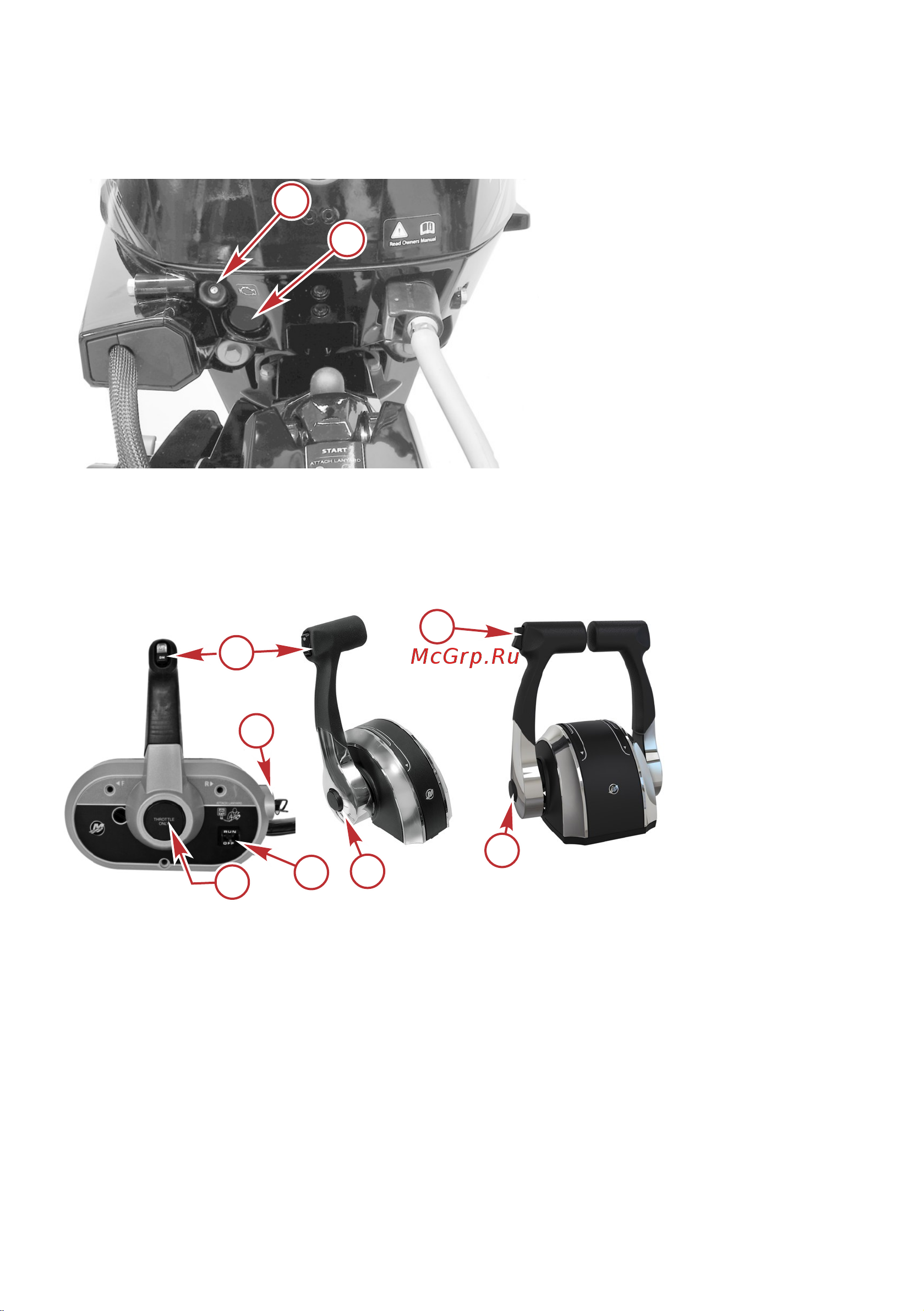

a - Сигнальная лампа
b - Кнопка электрического
запуска (модели с элек‐
трическим запуском)
Особенности дистанционного управления
Ваше судно может быть оборудовано одним из показанных здесь устройств дистанционного
управления Mercury Precision или Quicksilver. Если это не так, посоветуйтесь со своим дилером
относительно описания функций и работы устройств дистанционного управления.
a - Переключатель механизма наклона
b - Замок зажигания — «OFF» (выключено), «ON» (включено), «START» (пуск)
c - Кнопка Throttle Only («Только дроссельная заслонка»)
d - Тросовый переключатель остановки двигателя
• Переключатель механизма наклона. Используется для наклона привода во время работы или
подъема привода для буксирования, спуска на воду, вытаскивания на берег или эксплуатации
на мелководье.
• Кнопка дроссельной заслонки - Позволяет регулировать обороты, не переключая передачи. При
нажатой кнопке механизм переключения отсоединяется от рукоятки управления. Чтобы нажать
кнопку дроссельной заслонки, необходимо перевести рукоятку дистанционного управления в
нейтральное положение. При запуске двигателя рекомендуется нажать эту кнопку и, не отпуская
ее, перевести рукоятку дроссельной заслонки вперед.
a
b
63085
aa
a
b
c
c
c
58240
d
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
34 rus
