МЕРЫ ПО ОЧИСТКЕ ВЕРХНЕЙ И НИЖНЕЙ КРЫШЕК
ВАЖНАЯ ИНФОРМАЦИЯ: Очистка в сухом состоянии (очистка сухой пластиковой поверхности)
приведет к появлению небольших поверхностных царапин. Всегда смачивайте поверхность перед
очисткой. Не используйте моющие средства, содержащие соляную кислоту. Следуйте процедуре
чистки и вощения.
Процедура чистки и вощения
1. Перед мытьем прополощите обтекатели чистой водой, чтобы удалить грязь и пыль, которые
могут поцарапать поверхность.
2. Промойте обтекатели чистой водой с добавлением мягкого, неабразивного мыла. Во время
мытья используйте мягкую чистую ткань.
3. Тщательно протрите насухо мягкой чистой тканью.
4. Покройте поверхность мастикой, используя неабразивную автомобильную мастику (мастику,
предназначенную для нанесения прозрачного покрытия). Удалите нанесенную мастику вручную,
используя чистую мягкую ткань.
5. Чтобы устранить небольшие царапины, воспользуйтесь отделочным составом для обтекателей
Mercury Marine (92-859026K 1).
Правила ЕРА относительно выхлопа
Все новые подвесные двигатели компании Mercury Marine сертифицированы Агентством Соединенных
Штатов по защите окружающей среды (ЕРА) как соответствующие требованиям правил по контролю
загрязнения воздуха новыми подвесными двигателями. Эта сертификация действительна при условии,
что определенные регулировки выполняются в соответствии с заводскими стандартами. Поэтому
необходимо строго соблюдать заводскую методику обслуживания изделия и там, где это возможно,
возвращаться к первоначальным конструктивным целям. Техническое обслуживание, ремонт или
замена устройств и систем контроля выхлопа могут выполняться любой организацией или любым
лицом, производящими ремонт судовых двигателей типа SI (с искровым зажиганием).

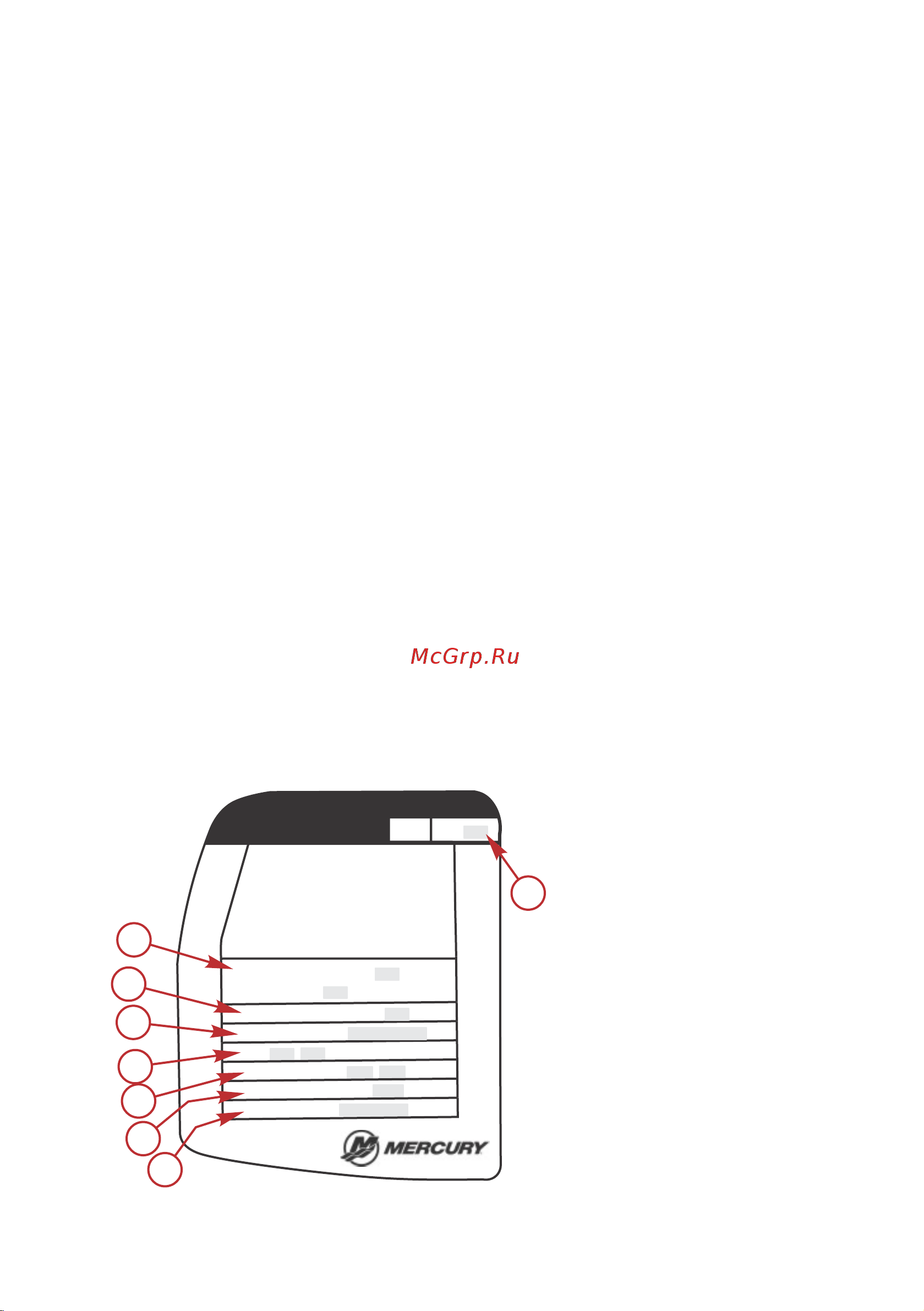

СЕРТИФИКАЦИОННАЯ ТАБЛИЧКА ПО ВЫХЛОПНЫМ ГАЗАМ
При изготовлении подвесного двигателя на нем устанавливается табличка-сертификат выхлопа с
информацией об уровне выхлопа и техническим параметрам двигателя, непосредственно
относящимся к выхлопу.
a -
Нормативный выхлоп для двига‐
телей серии
b - Скорость холостого хода
c - Наименование семейства двига‐
телей согласно EPA США
d - Мощность двигателя, л.с.
e - Мощность двигателя, кВт
f - Рабочий объем двигателя
g - Номер детали
h - Год изготовления
THIS ENGINE CONFORMS TO 2017
CALIFORNIA AND U.S. EPA
REGULATIONS FOR SPARK IGNITION
MARINE ENGINES. REFER TO
OWNERS MANUAL FOR MAINTENANCE
SPECIFICATIONS AND ADJUSTMENTS.
JAN
FEB
MAR
APR
MAY
JUN
JUL
AUG
SEP
OCT
NOV
DEC
EPA/CA HC+NO
x
FEL: xx.x g/kWh
EPA CO FEL: xxx g/kWh
IDLE SPEED (IN GEAR) xxx r/min
FAMILY NAME: xxxxxxxxxxxx
xxx - xxx HP x-STROKE
MAX. POWER: xx.x - xx.x kW
DISPLACEMENT x.xxxL
PART NO: xxx-xxxxx-x
E M I S S I O N C O N T R O L
I N F O R M AT I O N
M F I 20 xx
64172
a
b
c
d
e
f
g
h
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 65
