ПРИМЕЧАНИЕ: Если гайка гребного винта не совмещена с отверстием вала гребного винта после
затягивания, затяните гайку сильнее, чтобы она совместилась с отверстием.
10. Совместите гайку гребного винта с отверстием вала гребного винта. Вставьте новый шплинт в
отверстие и разогните его концы.

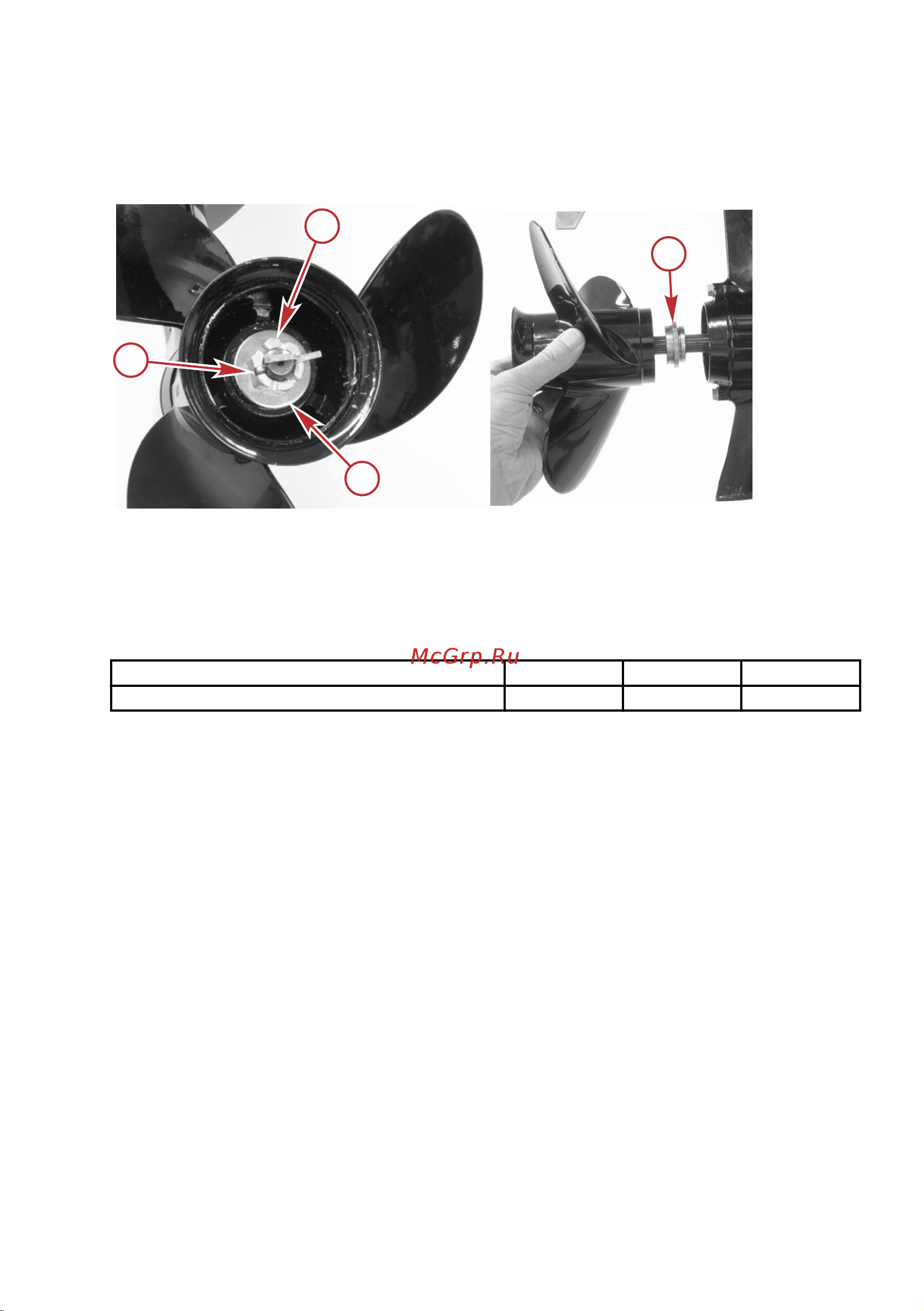

a - Шплинт
b - Гайка гребного винта
c - Задняя упорная шайба
d - Передний упорная втулка. Больший диаметр со стороны гребного винта
Описание Нм фунт-дюйм фунт-фут
Гайка гребного винта 12 106,2 –
Замена предохранителя – модели с электрическим запуском
ВАЖНАЯ ИНФОРМАЦИЯ: Элемент плавкого предохранителя ATC закрыт или находится в
герметичном пластиковом корпусе. Данный тип предохранителя должен использоваться на морских
судах. Морские суда не закрыты от окружающей среды, которая может способствовать накоплению
взрывоопасных паров. Плавкие предохранители ATO имеют открытые элементы и не должны
использоваться на морских судах.
ПРИМЕЧАНИЕ: Оба патрона предохранителей имеют место для запасного предохранителя. Всегда
имейте при себе запасные плавкие предохранители.
a
c
b
d
31926
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 77
