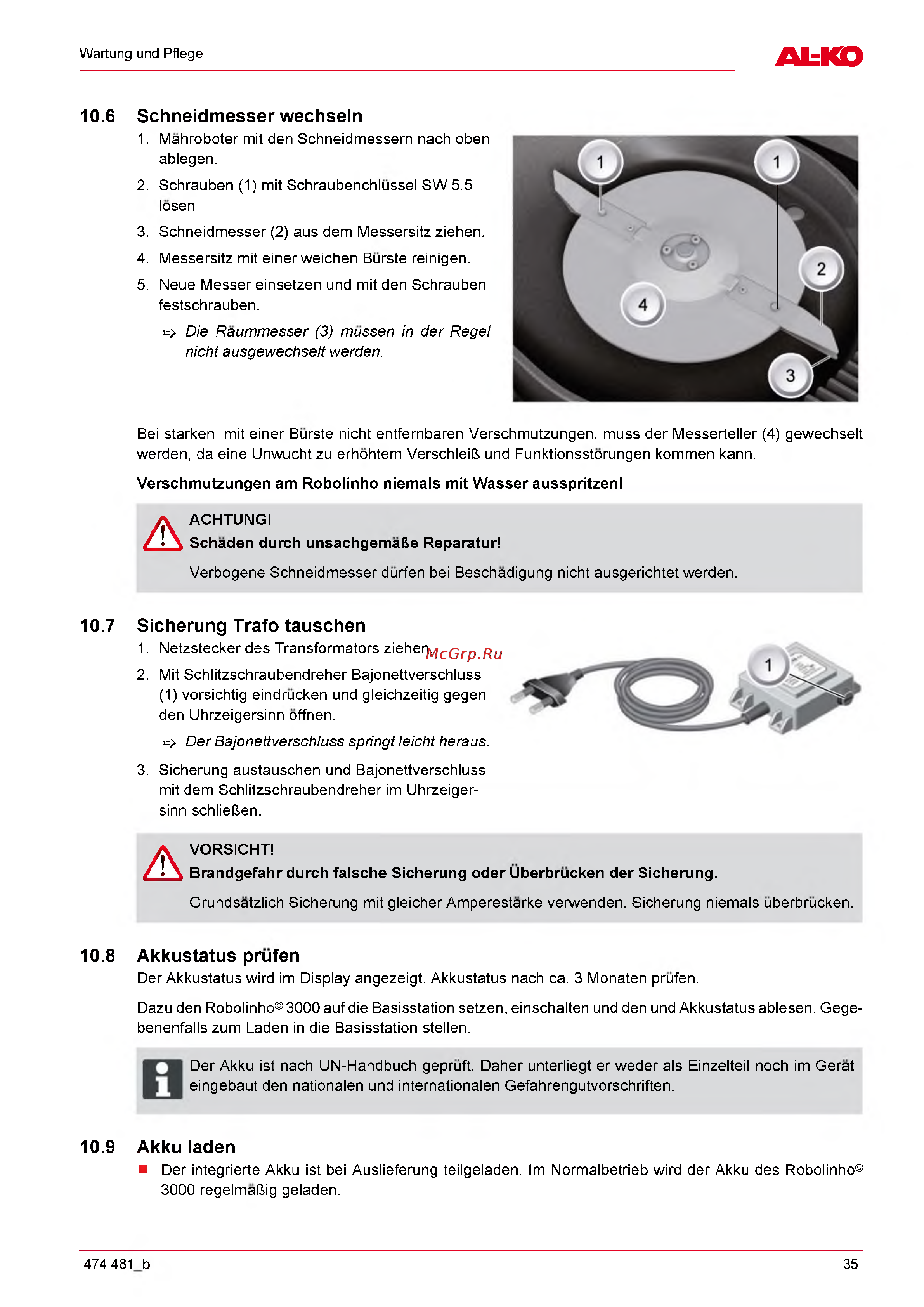

Wartung und Pflege
ALKO
10.6 Schneidm esser wechseln
1. Mahroboter mit den Schneidmessern nach oben
ablegen.
2. Schrauben (1) mit Schraubenchlussel SW 5,5
losen.
3. Schneidmesser (2) aus dem Messersitz ziehen.
4. Messersitz mit einer weichen Burste reinigen.
5. Neue Messer einsetzen und mit den Schrauben
festschrauben.
^ Die Raummesser (3) mussen in der Regel
nicht ausgewechselt werden.
Bei starken, mit einer Burste nicht entfernbaren Verschmutzungen, muss der Messerteller (4) gewechselt
werden, da eine Unwucht zu erhohtem VerschleiB und Funktionsstorungen kommen kann.
Verschmutzungen am Robolinho niemals mit Wasser ausspritzen!
A
ACHTUNG!
- Schaden durch unsachgema&e Reparatur!
Verbogene Schneidmesser durfen bei Beschadigung nicht ausgerichtet werden.
10.7 S icherung Trafo tauschen
1. Netzstecker des Transformators ziehen.
2. Mit Schlitzschraubendreher Bajonettverschluss
(1) vorsichtig eindrucken und gleichzeitig gegen
den Uhrzeigersinn offnen.
^ Der Bajonettverschluss springt leicht heraus.
3. Sicherung austauschen und Bajonettverschluss
mit dem Schlitzschraubendreher im Uhrzeiger
sinn schlieften.
A
VORSICHT!
- Brandgefahr durch falsche Sicherung oder Uberbrucken der Sicherung.
Grundsatzlich Sicherung mit gleicher Amperestarke verwenden. Sicherung niemals uberbrucken.
10.8 A kkustatus prufen
Der Akkustatus wird im Display angezeigt. Akkustatus nach ca. 3 Monaten prufen.
Dazu den Robolinho© 3000 auf die Basisstation setzen, einschalten und den und Akkustatus ablesen. Gege-
benenfalls zum Laden in die Basisstation stellen.
D er Akku ist nach UN-Handbuch gepruft. Daher unterliegt er weder als Einzelteil noch im Gerat
eingebaut den nationalen und internationalen Gefahrengutvorschriften.
10.9 Akku laden
■ Der integrierte Akku ist bei Auslieferung teilgeladen. Im Normalbetrieb wird der Akku des Robolinho©
3000 regelmaftig geladen.
474 481 b 35
