921-0000010Б РЭ

104

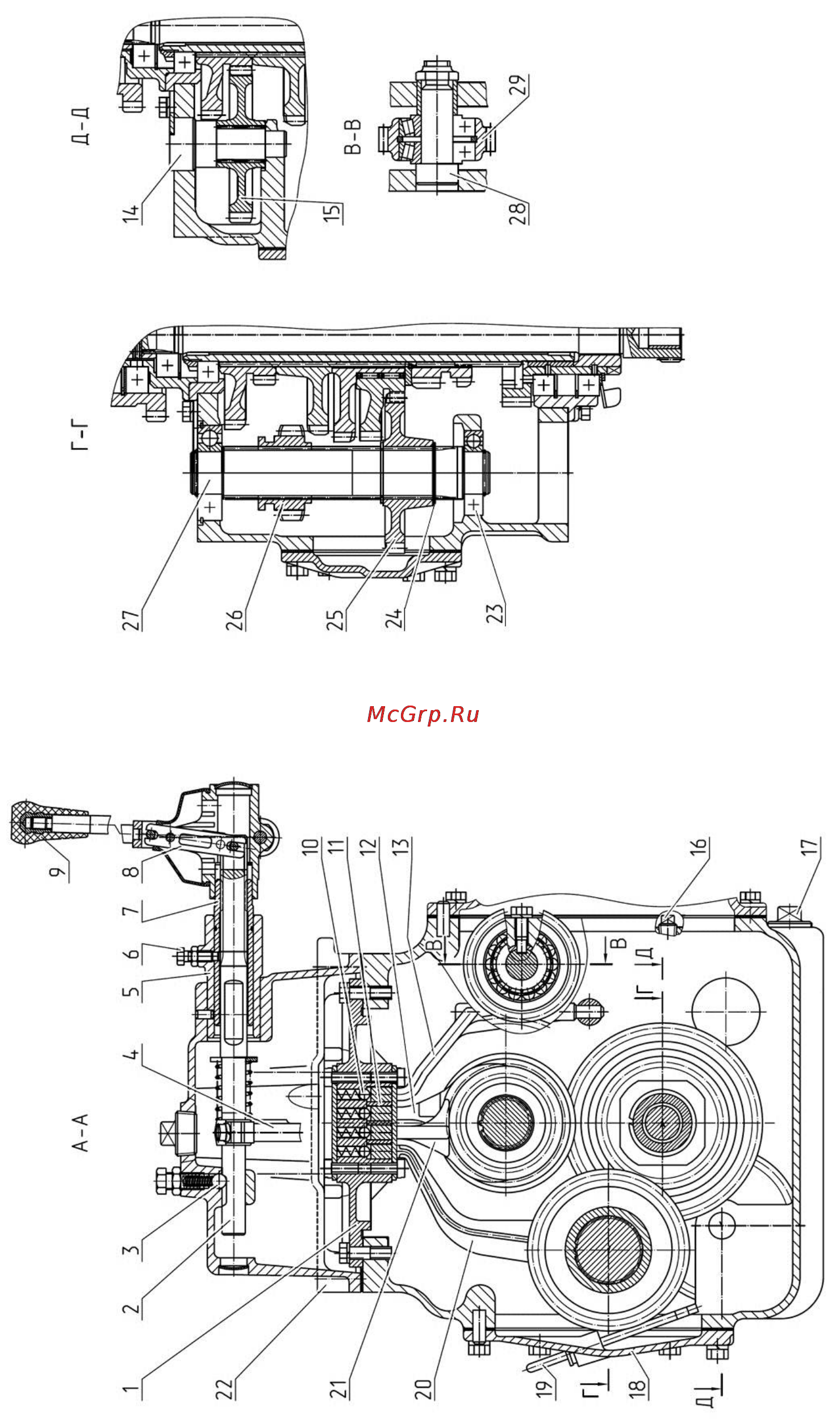

1 – корпус вилок; 2 – вал; 3 – шарик; 4 – рычаг передач; 5 – труба; 6 – стопор; 7 – опора; 8 – поводок; 9 – рычаг управления КП; 10 – шарики

фиксаторов; 11 – замковые планки; 12 – вилка 4-ой и 5-ой передач; 13 – поводок диапазонного редуктора; 14 – ось промежуточной шестер-

ни заднего хода; 15 – промежуточная шестерня заднего хода; 16 – контрольная пробка; 17 – сливная пробка; 18 – крышка; 19 – масломер-

ный щуп; 20 – вилка 1-ой передачи и заднего хода; 21 - вилка 3-

ей и 6-ой передач; 22 – крышка; 23 – подшипник;24 – кольцо пружинное;

25 – ведомая шестерня пониженных передач и заднего хода; 26 – шестерня пониженных передач и передач заднего хода; 27 – вал 1-ой пе-

редачи и заднего хода; 28 – ось шестерни привода ПВМ; 29 – шестерня привода ПВМ

Рисунок 3.3.2 – Механическая КП
