3.2 Сцепление

3.2.1 Муфта сцепления

На маховике 1 (рисунок 3.2.1) двигателя установлена сухая однодисковая муфта

сцепления постоянно-замкнутого типа.

Ведущей частью муфты сцепления являются маховик 1 и нажимной диск 3. К ведомой

части сцепления относится ведомый диск 2 (базовая комплектация – безасбестовые наклад-

ки, по заказу – сегменты из металлокерамики) с гасителем крутильных колебаний 8, установ-

ленный на силовом валу 6.

На тракторах «БЕЛАРУС-921/921.2/921.3/921.4» необходимое

усилие прижатия тру-

щихся поверхностей ведущей и ведомой частей обеспечивается девятью основными пружи-

нами 21 и шестью дополнительными пружинами 20 (рисунок 3.2.1 а).

Если трактор укомплектован ведомыми дисками с металлокерамическими сегмента-

ми, необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей обес-

печивается только девятью основными пружинами 21 (рисунок 3.2.1б).

Между плавающей втулкой 7, связанной с валом привода ВОМ 4, и опорным диском

10 установлены эластичные элементы. Включение и выключение сцепления производится

отводкой 16 с выжимным подшипником 14, перемещающейся

по кронштейну 15. Вилка 17

отводки с валиком 18 связаны тягой с педалью сцепления. Смазка выжимного подшипника 14

осуществляется через пресс-масленку, ввинченную в цапфу отводки.

а) Муфта сцепления трактора с безасбестовыми

накладками ведомых дисков, с дополнительны-

ми пружинами в корзине сцепления

б) Муфта сцепления тракторов с металлокерами-

ческими сегментами ведомых дисков, без до-

полнительных пружин в корзине сцепления

(

остальное см. рис

нок а

)

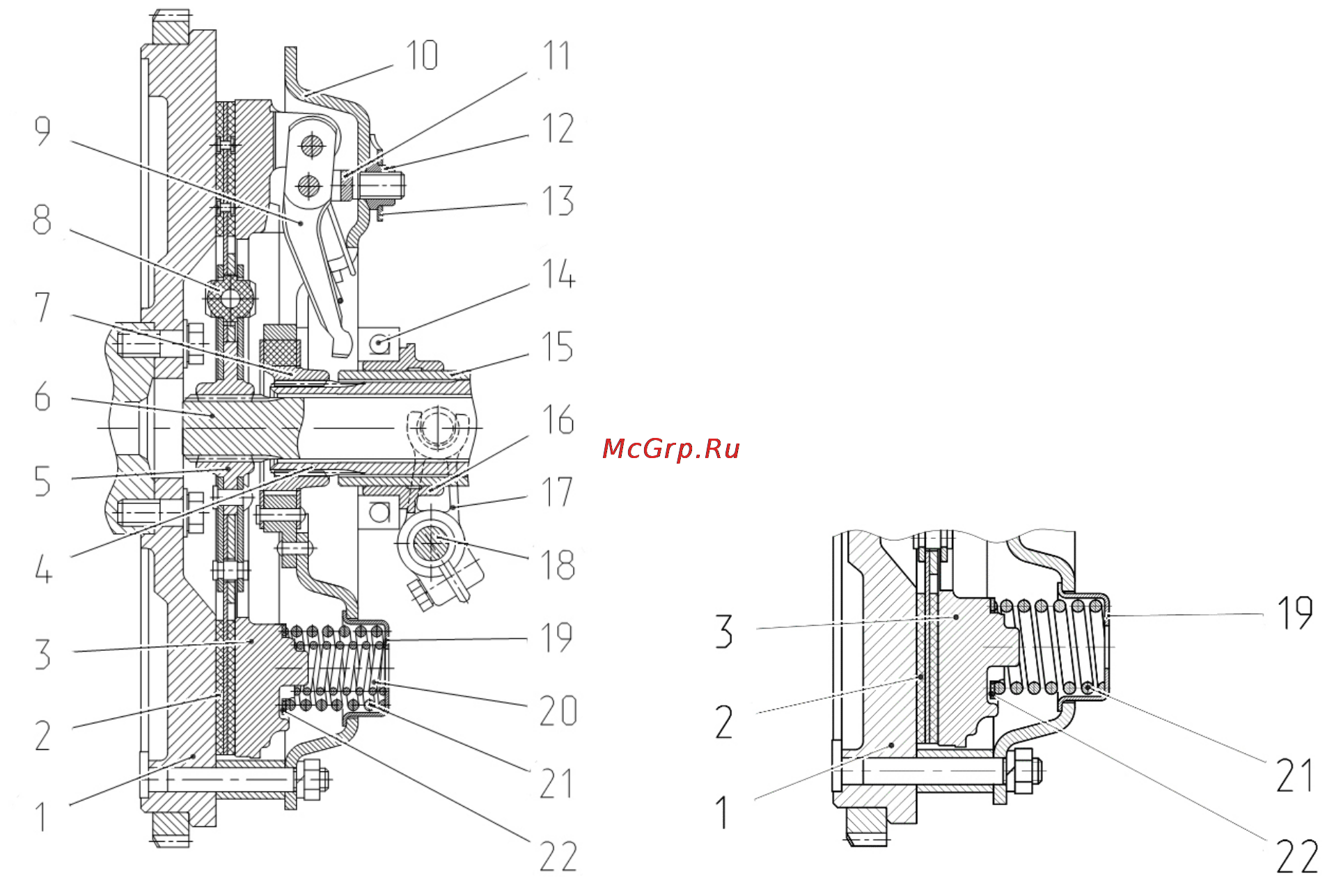

1 – маховик; 2 – диск ведомый; 3 – диск нажимной; 4 – вал привода ВОМ; 5 – сту-

пица; 6 – вал силовой; 7 – втулка плавающая; 8 – гаситель крутильных колебаний;

9 – рычаг отжимной; 10 – диск опорный; 11 – вилка; 12 – гайка; 13 – стопорная пластина;

14 – выжимной подшипник; 15 – кронштейн отводки; 16 – отводка; 17 – вилка выключе-

ния; 18 – валик управления; 19 – стакан; 20 – пружина нажимная; 21 – пружина нажим-

ная; 22 – шайба изолирующая.

Рисунок 3.2.1 – Муфта сцепления
