260

- нажимайте одновременно на педали 19 и 20 до тех пор, пока жидкость не бу-

дет полностью удалена из гидравлической системы;

- заверните оба перепускных клапана 7 и 8, снимите шланги, наденьте обратно

защитные колпачки.

2. Заполните бачки 17 и 18 главных тормозных цилиндров 16, 15 тормозной

жидкостью до меток «Max» на бачках.

3. Прокачайте гидравлическую систему управления тормозами согласно пунк-

ту 6 подраздела 3.6.2 «Проверка/регулировка управления рабочими тормозами».

4. Установите на место крышки бачков 17, 18 главных тормозных цилиндров 16, 15.

6.4.5.8 Операция 59. Замена смазки в шарнирах рулевой тяги

Примечание – При использовании смазки МС-1000 ТУ 0254-003-45540231-99

операцию следует выполнять через каждые 2000 часов работы трактора.

Для замены смазки в шарнирах рулевой тяги необходимо выполнить следующее:

- снять контровочную проволоку 3 (рисунок 6.4.23);

- отвернуть резьбовую пробку 4;

- удалить из шарниров 5 находящуюся в них смазку;

- заполните шарниры новой смазкой указанной в таблице 6.8.1;

- завернуть резьбовую пробку 4 так, чтобы зазор в шарнирном соединении от-

сутствовал;

- законтрить пробку 4 проволокой 3.

6.4.5.9 Операция 60. Проверка / затяжка болтов крепления головки цилиндров

Проверку затяжки болтов крепления головки цилиндров производите при про-

гретом двигателе в следующем порядке:

- снимите колпак и крышку головки цилиндров;

- снимите ось коромысел с коромыслами и стойками;

- динамометрическим ключом проверьте затяжку всех болтов крепления го-

ловки цилиндров в последовательности, указанной на рисунке 6.4.46 и, при необхо-

димости, произведите подтяжку болтов;

- момент затяжки болтов крепления головки цилиндров должен быть от 190 до

210 Н

м;

- после проверки затяжки болтов крепления головки цилиндров установите на

место ось коромысел и отрегулируйте зазор между клапанами и коромыслами, как

указано в пункте 6.4.4.12 «Операция 50. Проверка/регулировка зазоров между кла-

панами и коромыслами двигателя».

- установите на место колпак и крышку головки цилиндров.

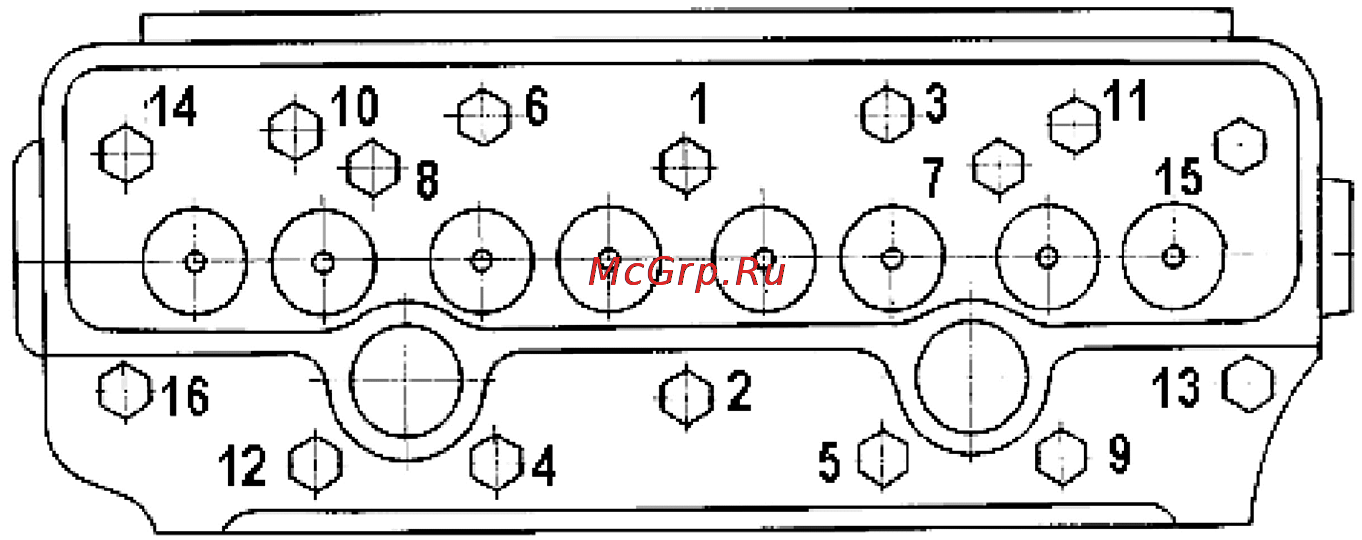

Рисунок 6.4.46 – Схема последовательности затяжки болтов крепления голов-

ки цилиндров
