Схема размещения предохранителей и реле в БК приведена на рисунке 2.23.13.

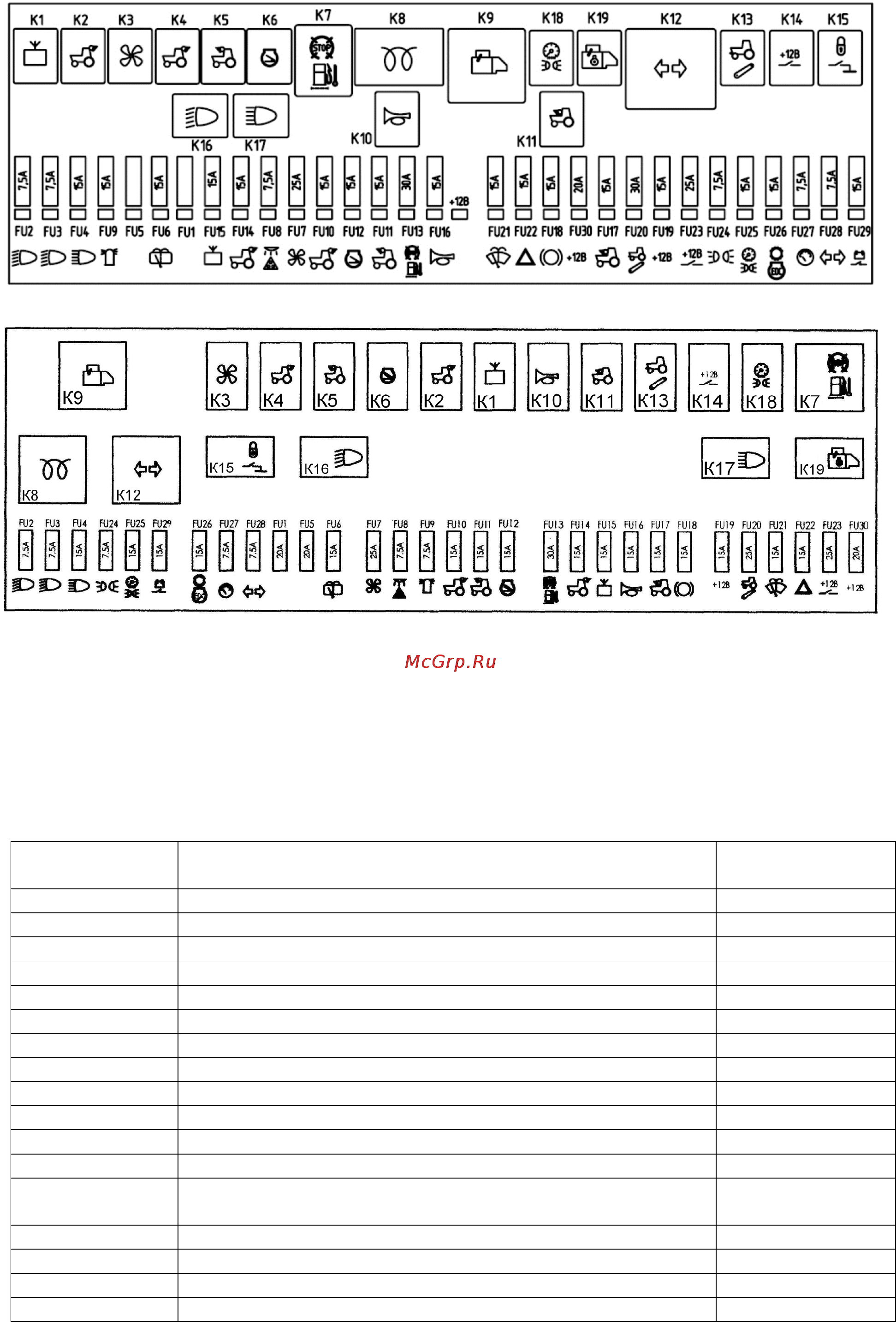

а) Схема размещения предохранителей и реле в БКА-7.3722-02
б) Схема размещения предохранителей и реле в БК-1-02
Рисунок 2.23.13 – Схема размещения предохранителей и реле в коммутационном блоке
Таблички назначения реле и предохранителей, представленные на рисунке
2.23.13 приклеены изнутри на верхнюю пластиковую крышку 2 (рисунок 2.23.11) со
стороны лобового стекла.
Информация о назначении реле и предохранителей, номиналы предохранителей,
приведены в таблицах 2.23.3 и 2.23.4.
Таблица 2.23.3 – Назначение предохранителей БК
Обозначение
предохранителя
Назначение предохранителя
(
защищаемая электрическая цепь
)
Номинал
предохранителя
FU1 Резерв 20
А
FU2 Ближний свет правой дорожной фары 7,5
А
FU3 Ближний свет левой дорожной фары 7,5
А
FU4 Дальний свет дорожных фар 15
А
FU5 Резерв 20
А
FU6 Стеклоомыватель и задний стеклоочиститель 15
А
FU7 Питание электродвигателя кондиционера 25
А
FU8 Фонари знака «автопоезд» и плафон кабины 7,5
А
FU9 Сигнальный мая
к
15
А
FU10 Задние рабочие фары
(
пара нар
у
жных фар
)
15
А
FU11 Передние рабочие фары
(
на крыше
)
15
А
FU12 Не использ
у
ется 15
А
FU13
Используется при наличии подогревателя
топливного фильтра тонкой очистки топлива
30 А
FU14 Задние рабочие фары
(
пара вн
у
тренних фар
)
15
А
FU15 Радиопримник
(
автомагнитола
)
15
А
FU16 Зв
у
ковой сигнал 15
А
FU17 Передние рабочие фары
(
на пор
у
чне
)
15
А
