245

6.4.3.8 Операция 35. Замена масляного фильтра либо очистка ротора центро-

бежного масляного фильтра двигателя

6.4.3.8.1 Замена масляного фильтра

Замену масляного фильтра производите в соответствии с рисунком 6.4.27 од-

новременно с заменой масла в картере дизеля в следующей последовательности:

- отверните фильтр со штуцера, используя специальный ключ или другие под-

ручные средства;

- наверните на штуцер новый фильтр ФМ 009-1012005 (ОАО «Автоагрегат», г.

Ливны, РФ) или М5101 (СОАО «Дифа», г. Гродно, РБ) или NF-1501-02 (ЗАО «ПКФ

«Невский фильтр», г. Санкт-Петербург, РФ).

При установке фильтра на штуцер смажьте прокладку 2 моторным маслом. По-

сле касания прокладкой опорной поверхности корпуса фильтра 1 доверните фильтр

еще на 3/4 оборота. Установку фильтра на корпус производите только усилием рук.

В дальнейшем заказывайте масляные фильтры: а) ФМ 009-1012005 по адресу:

303858, РФ, Орловская обл., г. Ливны, ул. Индустриальная, 2а, ОАО «Автоагрегат»;

б) М5101 по адресу: 230019, РБ, г. Гродно, ул. М. Белуша, 45, СОАО «ДИФА»; в) NF-

1501-02 по адресу: 193019, РФ, г. Санкт-Петербург, ул. Глиняная, 23, ЗАО

«ПКФ «Невский фильтр».

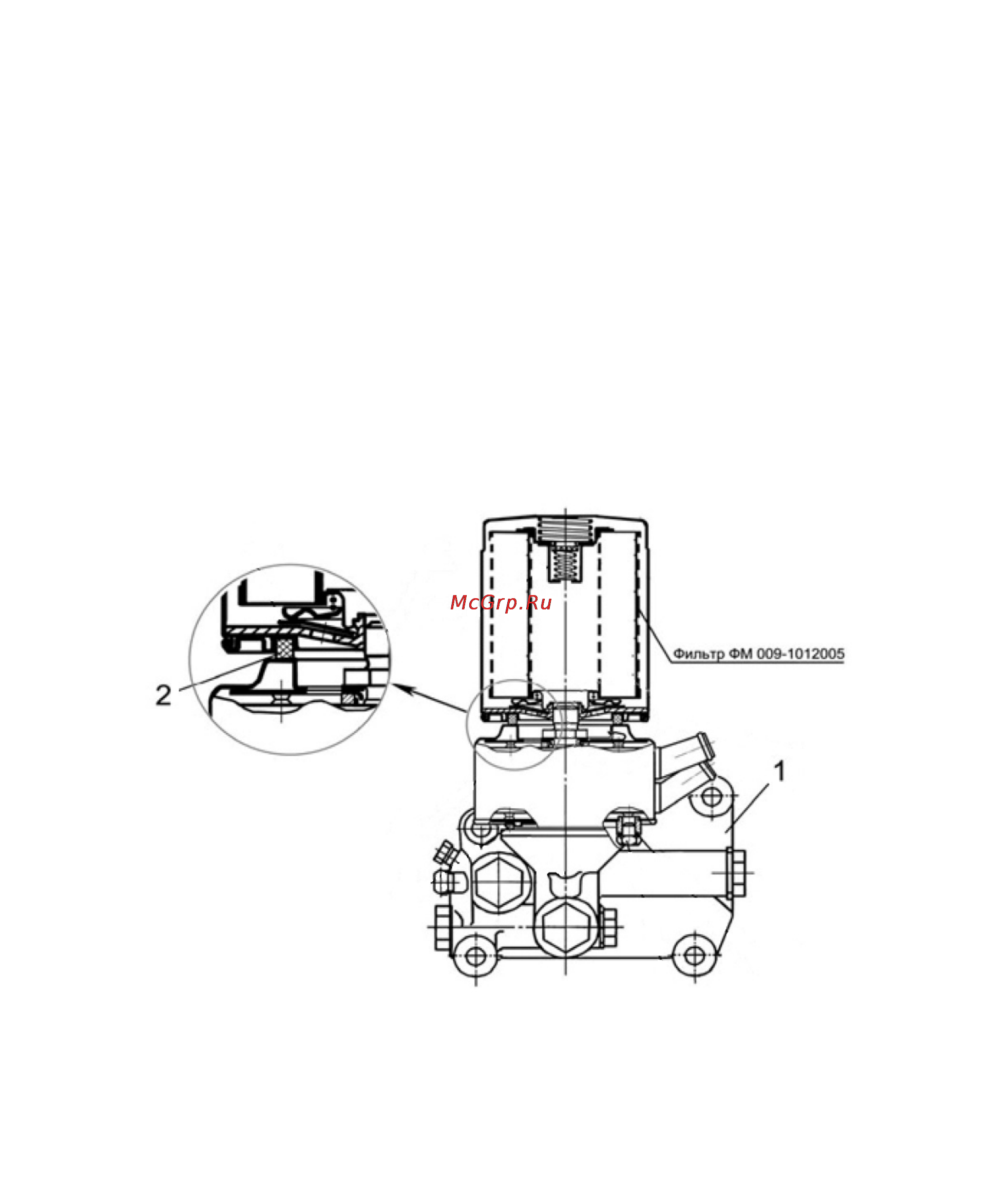

1 – корпус фильтра; 2 – прокладка.

Рисунок 6.4.27 - Фильтр масляный.

6.4.3.8.2 Очистка ротора центробежного масляного фильтра двигателя

Очистку ротора центробежного масляного фильтра двигателя производите

одновременно с заменой масла в картере двигателя.

Для очистки ротора центробежного масляного фильтра выполните следующее:

- отверните гайку 1 (рисунок 6.4.28) и снимите колпак 2;

- вставьте отвертку 5 или стержень между корпусом фильтра и днищем рото-

ра, чтобы застопорить ротор 9 от вращения, и вращая ключом 4 гайку ротора, сни-

мите стакан 3 ротора;

- снимите крышку 6, крыльчатку 7 и фильтрующую сетку 8 ротора;

- неметаллическим скребком удалите отложения с внутренних стенок стакана

ротора;

- очистите все детали, промойте их в моющем растворе и продуйте сжатым

воздухом;

- соберите фильтр, выполнив операции разборки в обратной последователь-

ности. Перед сборкой стакана с корпусом ротора смажьте уплотнительное кольцо

моторным маслом;
