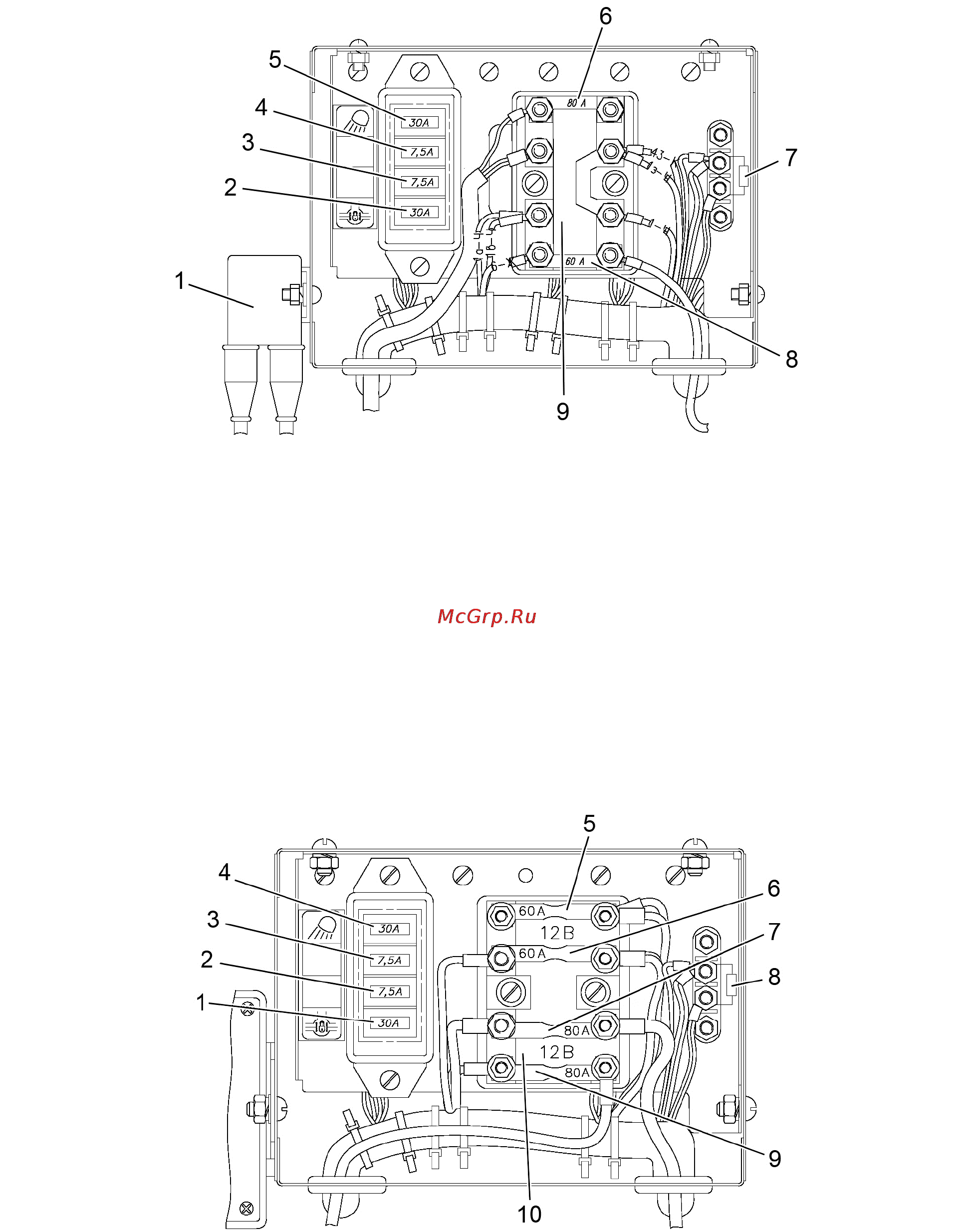

1 – реле СН; 2 – резервный предохранитель номиналом 30 А; 3, 4 – резервные

предохранители номиналом 7,5 А; 5 – предохранитель передних рабочих фар на поруч-

нях, питания элементов ЭО, работающих при установке выключателя стартера и приборов

в положение I «включены приборы», питания предохранителей 11 и 12 щитка приборов но-

миналом 30 А; 6 – предохранитель питания элементов ЭО, установленных на крыше каби-

ны номиналом 80 А; 7 –

резистор подпитки клеммы «Д» (D+) генератора; 8 – предохрани-

тель питания элементов ЭО номиналом 60 А; 9 – блок предохранителей.

Рисунок 2.23.7 – Установка реле СН и предохранителей, установленных на двигателе

Примечание – При выходе из строя предохранителя 8 (рисунок 2.23.7) – переста-

ют работать элементы электрооборудования, подключенные к предохранителям 1, 2, 3,

4, 5, 6, 7, 8, 9, 10 на рисунке 2.23.3.

Установка предохранителей (трактора с контроллером СН), установленных на

двигателе, представлена на рисунке 2.23.8.

1 – резервный предохранитель номиналом 30 А; 2, 3 – резервные предохранители

номиналом 7,5 А; 4 – предохранитель передних рабочих фар на поручнях, питания элемен-

тов ЭО, работающих при установке выключателя стартера и приборов в положение I

«включены приборы», питания предохранителей 11 и 12 щитка приборов номиналом 30 А;

5 – предохранитель питания 1 и 4 предохранителя; 6 – предохранитель питания элементов

ЭО номиналом 60 А; 7 – предохранитель питания элементов

ЭО, установленных на крыше

кабины номиналом 80 А; 8 – резистор подпитки клеммы «Д» (D+) генератора; 9 – предохра-

нитель питания контроллера СН; 10 – блок предохранителей.

Рисунок 2.23.8 – Установка предохранителей, установленных на двигателе
