921-0000010Б РЭ

Примечание – При выходе из строя предохранителя 6 (рисунок 2.23.8) – пере-

стают работать элементы электрооборудования, подключенные к предохранителям

1, 2, 3, 4, 5, 6, 7, 8, 9, 10 на рисунке 2.23.3.

Схема расположения электромагнитных реле в блоке предохранителей и реле

на двигателе представлена на рисунке 2.23.9.

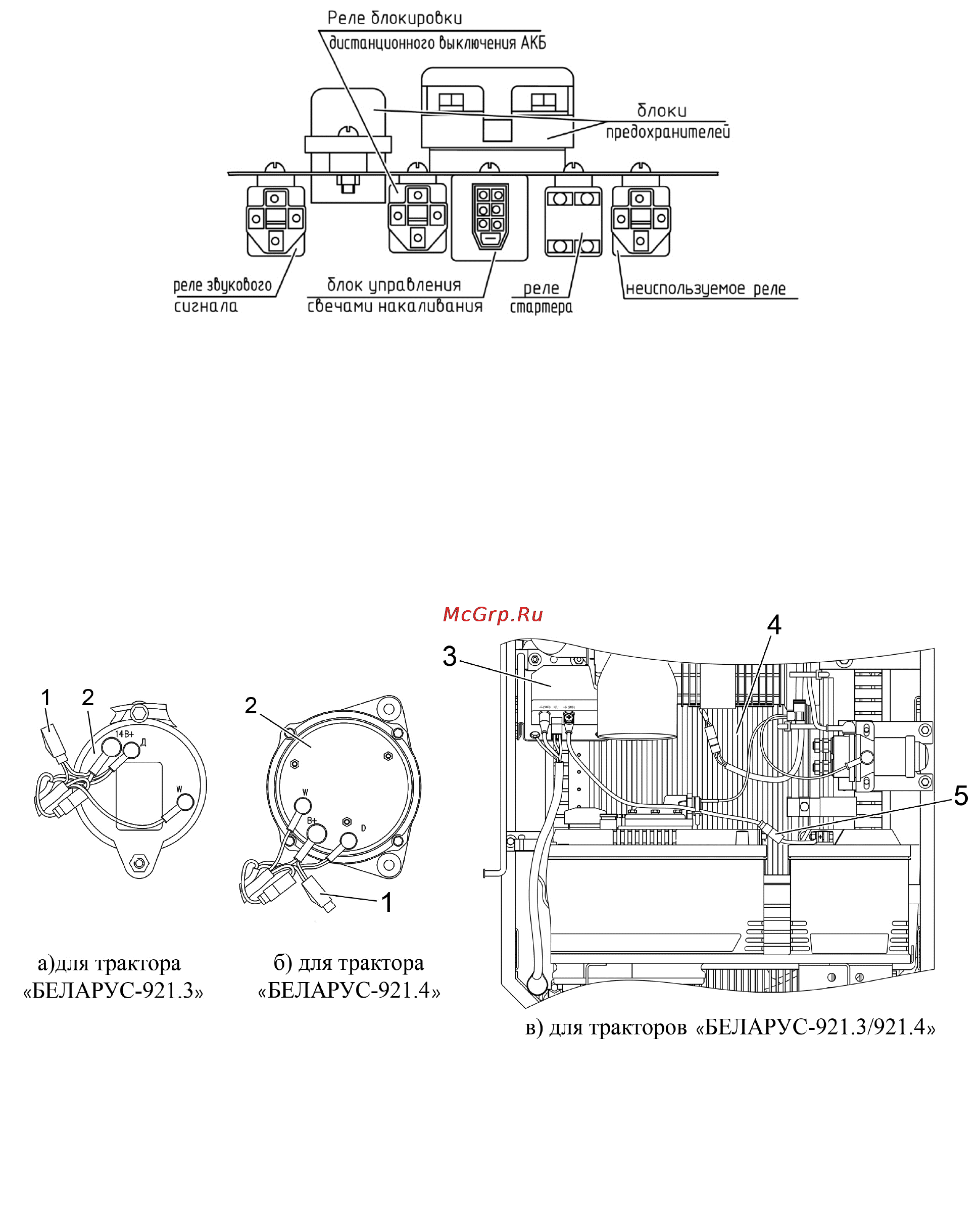

Рисунок 2.23.9 – Схема расположения электромагнитных реле в блоке предо-

хранителей и реле

Примечание – Блок управления свечами накаливания (рисунок 2.23.9) уста-

навливается только на тракторах с механическим реле свечей накаливания.

На тракторах «БЕЛАРУС-921.3/921.4» с системой пуска 24 В в системе элек-

трооборудования дополнительно установлен преобразователь напряжения. Предо-

хранители, установленные в цепях преобразователя напряжения, представлены на

рисунке 2.23.10. ПН установлен спереди трактора перед блоком радиаторов.

Для доступа к предохранителям 1 и 5 (рисунок 2.23.10) преобразователя

напряжения необходимо поднять капот трактора.

1 – подвесной предохранитель цепи 12 В преобразователя напряжения номина-

лом 25 А; 2 – генератор; 3 – преобразователь напряжения; 4 – блок радиаторов; 5 – под-

весной предохранитель цепи 24 В преобразователя напряжения номиналом 15 А.

Рисунок 2.23.10 – Установка предохранителей преобразователя напряжения
