6.2 Обеспечение доступа к составным частям трактора для технического

обслуживания

Перед проведением технического обслуживания необходимо снять обе боко-

вины 9, 10, открыть капот 3 (рисунок 6.2.1).

Для снятия боковин 9, 10 необходимо выполнить следующее:

- открутить 1 болт 7 и 2 болта 8;

- снять боковины 9, 10.

Для открывания капота 3 необходимо выполнить следующее:

- открыть замок 2, потянув рукоятку троса управления 1;

-поднять капот 3;

-зафиксировать его в открытом положении посредством тяги 4 в кронштейне 5;

-убедится в том, что капот 3 надежно зафиксирован в поднятом положении.

Для закрытия капота необходимо выполнить следующее:

- слегка поднять капот 3, чтобы освободить тягу 4 из кронштейна 5;

- закрепить тягу 4 на штатное место;

-опустить капот 3 в нижнее положение до характерного щелчка ( срабатыва-

ния замка 2).

Закрепить боковины 9, 10 посредством болтов 7, 8.

Для лучшего доступа к бачкам главных цилиндров гидроприводов управления

сцеплением и тормозами, а также к бачку стеклоомывателя, установленным на ка-

бине, необходимо открыть люк 6.

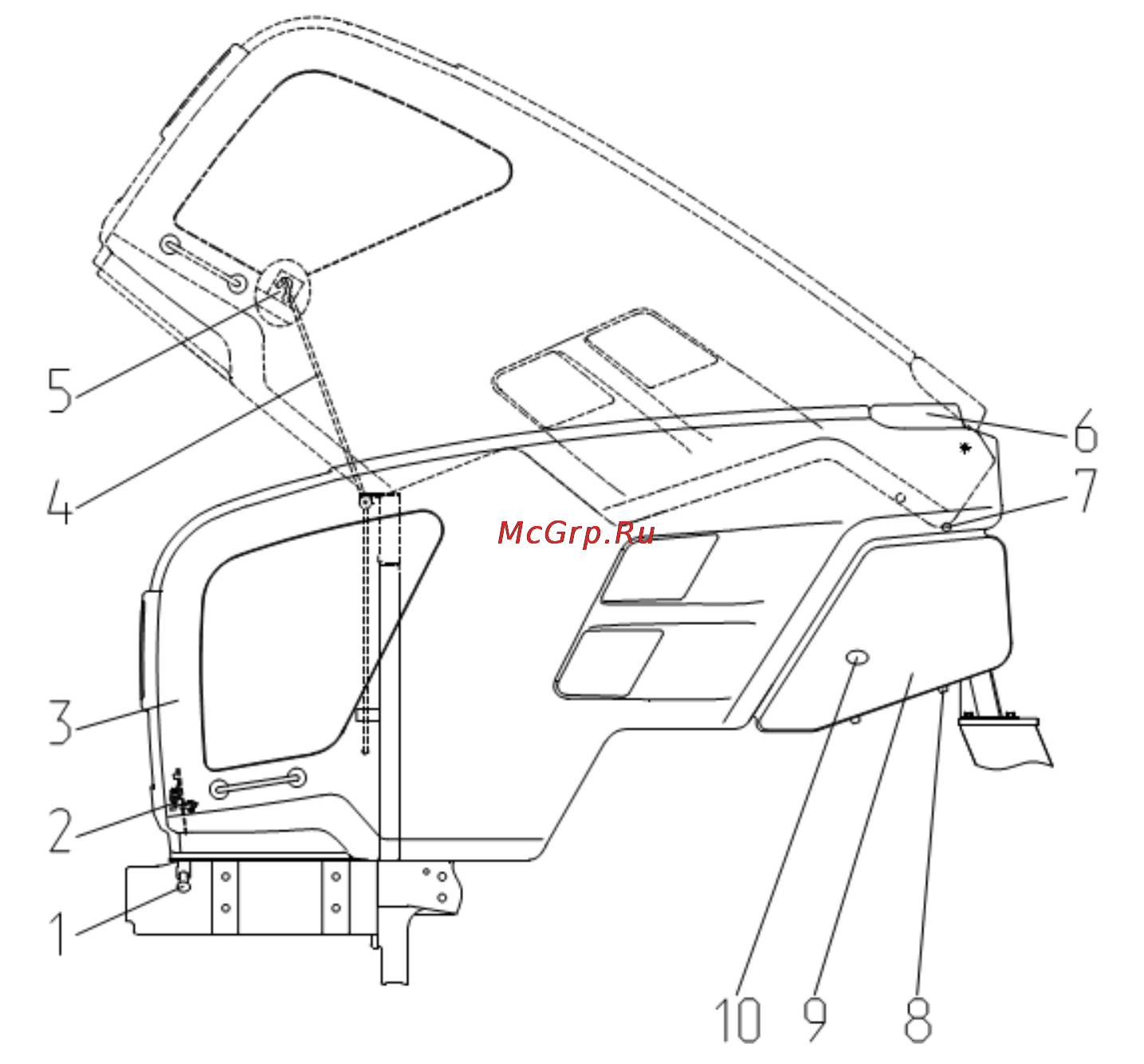

1 – рукоятка троса управления; 2 – замок; 3 – капот; 4 – тяга; 5 – кронштейн;

6 – люк; 7 – болт; 8 – болт, 9 – боковина; 10 – боковина.

Рисунок 6.2.1 – Открывание и закрывание капота
