Беларус 921.2 [262/318] 0000010б рэ

921-0000010Б РЭ

262

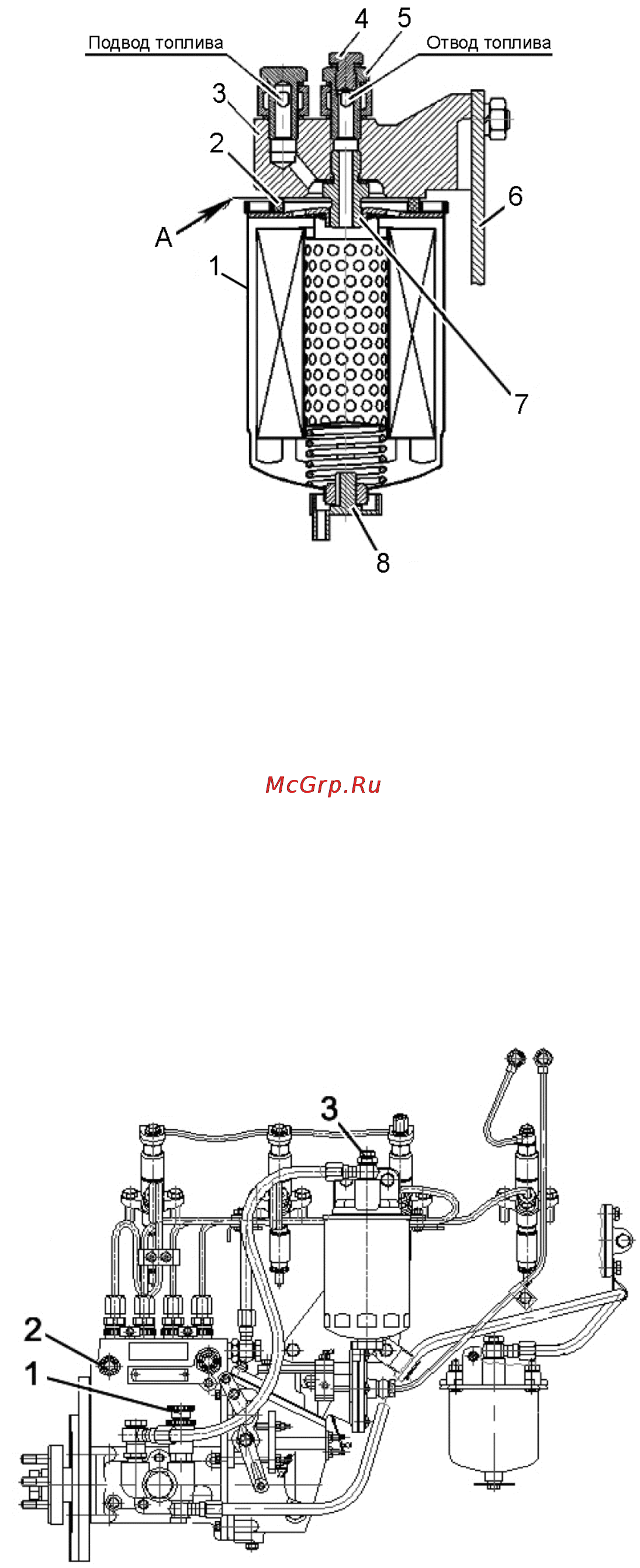

1 – фильтр; 2 – прокладка; 3 – корпус; 4 – пробка (для выпуска воздуха);

5 – штуцер отводящий; 6 – кронштейн; 7 – штуцер; 8 – пробка (для слива отстоя).

Рисунок 6.4.48 – Замена фильтра тонкой очистки топлива

Для удаления воздуха из системы топливоподачи двигателя выполните сле-

дующее:

- отверните пробку 3 (рисунок 6.4.49), расположенную на болте крепления от-

водящего штуцера, на 2..3 оборота;

- прокачайте систему с помощью подкачивающего насоса 1, заворачивая

пробку при появлении топлива без пузырьков воздуха;

- отверните пробку 2 на корпусе топливного насоса (расположение пробки для

спуска воздуха на топливных насосах разных типов отличается);

- прокачайте систему с помощью подкачивающего насоса до появления топ-

лива без пузырьков воздуха, заворачивая при этом пробку 2.

1 – насос подкачивающий; 2 – пробка; 3 – пробка (для выпуска воздуха).

Рисунок 6.4.49 – Удаление воздуха из системы топливоподачи двигателя с не-

разборным фильтром тонкой очистки топлива
