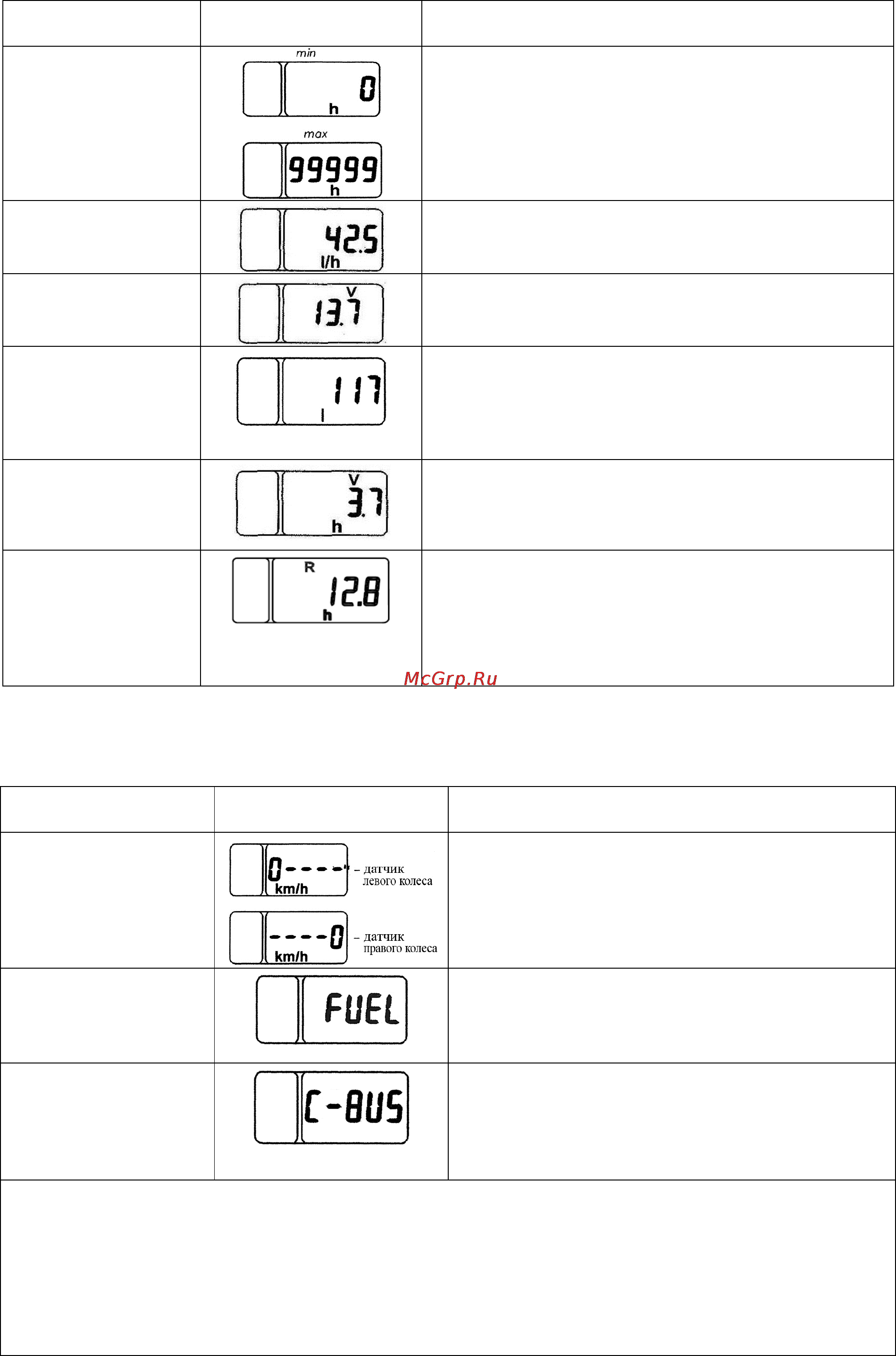

Таблица 2.8.2 – Примеры отображения эксплуатационных параметров трактора на МИ
Параметр Пример отображения
па
р
амет
р
а на МИ
Описание параметра
Суммарное
астрономическое
время наработки
двигателя, ч
Счетчик накапливает информацию о
суммарном времени работы двигателя и
сохраняет ее при отключении питания. Диа-
пазон показаний от 0 до 99999 часов работы
двигателя
Мгновенный
расход топлива,
л/час
В данном режиме отображается те
к
ущее
значение мгновенного расхода топлива с
дискретностью 0,1 л/час
Напряжение
бортовой сети, В
В данном режиме отображается в циф-
ровом виде текущее значение напряжения
бортовой сети с дискретностью до 0,1 В
Объем остав-
шегося топлива в
баке, л
В данном режиме отображается те
к
ущее
количество топлива в баке в литрах.
Этот режим доступен только на остано-
вившемся тракторе (т. е при отсутствии
сигналов с датчиков ско
р
ости
)
Время работы
на остатке топ-
лива, ч
В данном режиме отображается прогно-
зируемое время работы двигателя, вычис-
ленное для текущих значений мгновенного
р
асхода и остатка топлива
Наработка
двигателя за вы-
бранный период
В данном режиме отображается с дискрет-
ностью до 1/10 часа время работы двигателя
за выбранный период эксплуатации. При
необходимости возможно обнулить значение
счетчика путем нажатия и удержания в тече-
ние не менее дв
у
х сек
у
нд кнопки «Ре
ж
им»
Примеры отображения на МИ сообщений о неисправностях и краткое описание
отображаемой неисправности трактора приведены в таблице 2.8.3.
Таблица 2.8.3– Примеры отображения сообщений о неисправностях трактора на МИ
Диагностируемый
па
р
амет
р
Пример отображения
неисп
р
авности на МИ
Описание неисправности
Диагностика ра-
ботоспособности и
подключения дат-
чиков скорости
При отсутствии сигналов от датчиков с
к
о-
рости в течение от 10 до 12-ти секунд на МИ
отображается сообщение в виде цифры «0»,
характеризующей месторасположение неис-
правного датчика (левого или правого) или
об
р
ыва элект
р
оцепи
у
казанного датчика.
Диагностика ра-
ботоспособности
частотного датчика
объема топлива
При отсутствии частотного сигнала от
ДОТ.Ч в течение двух секунд на МИ отоб-
ражается сообщение «FUEL».
Диагностика ра-
ботоспособности и
подключения CAN-
шины к ИК с СAN-
инте
рф
ейсом
1)
Отсутствие сигналов по CAN-шине ИК
сопровождается выводом на МИ сооб-
щения «C-BUS».
1)
Только для тракторов «БЕЛАРУС-921.4» с двигателем Д-245.5S3A. При отсут-
ствии сигналов, принимаемых от БУД, режимы индикации «Мгновенный расход топ-
лива», «Время работы на остатке топлива», «Напряжение бортовой сети» автомати-
чески отключаются и в информационном поле 2 (рисунок 2.8.3) МИ появляется со-
общение «C-BUS». В режимах «Суммарное астрономическое время наработки дви-
гателя», «Наработка двигателя за
выбранный период» отображается последняя со-
храненная информация, до момента устранения неполадок.
