921-0000010Б РЭ
36
Таблица 2.8.1
Режим «540» Режим «1000» Верхний (в соответствии с рисун-
ком 2.8.1) работающий сегмент
шкалы оборотов ЗВОМ
650 1150
4
580 1050
5
500 950
7
420 850
8
320 750
9
2.8.2.4 Многофункциональный индикатор (МИ) 17 (рисунок 2.8.1), представля-
ет собой жидкокристаллический дисплей, отображает одновременно информацию
в двух полях 1 и 2 (рисунок 2.8.3):
1 – цифровое обозначение номера включенной передачи КП; 2 – текущее чис-
ловое значение одного из параметров систем трактора.

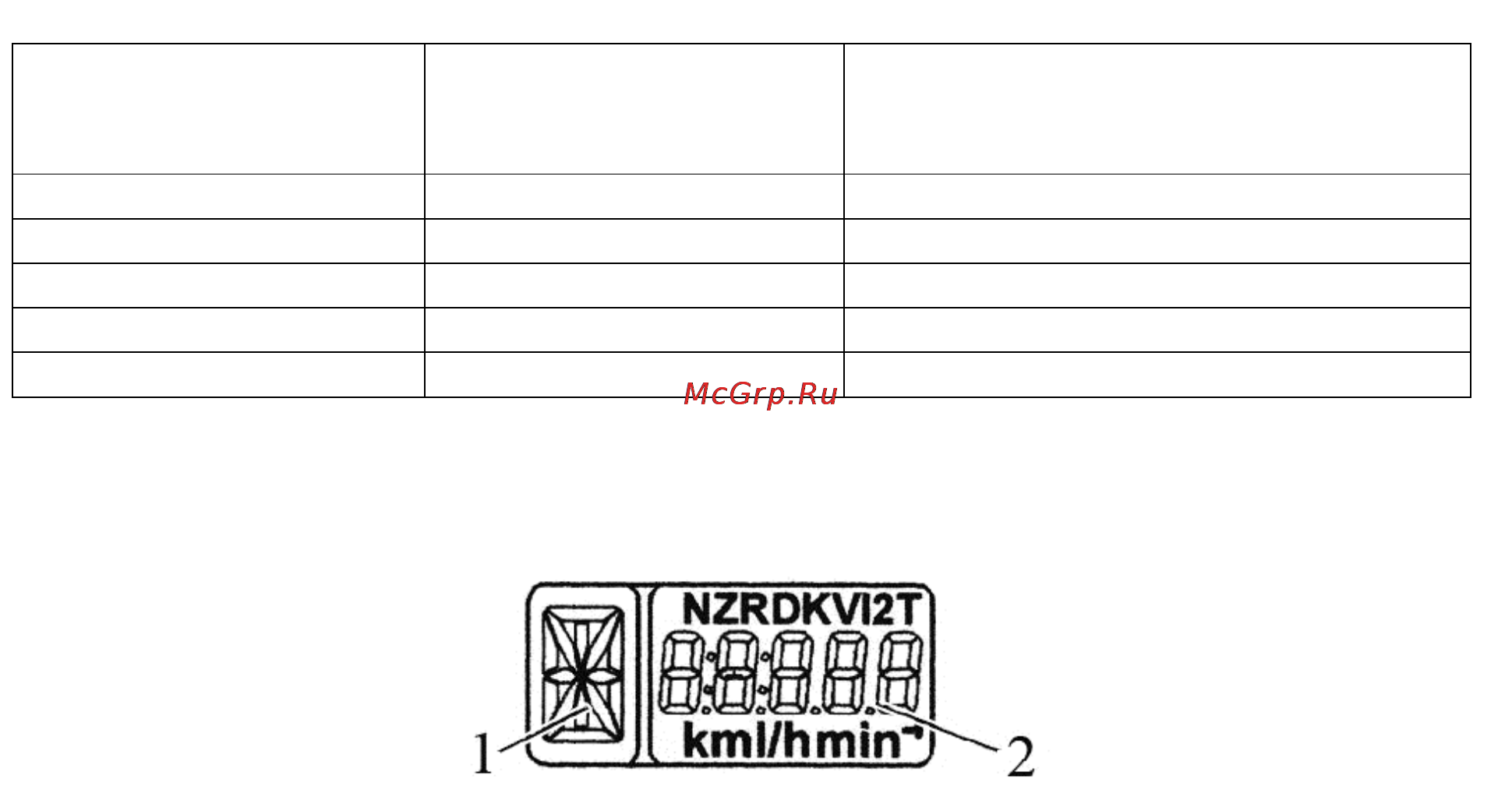

Рисунок 2.8.3 – Информационные поля МИ
В информационном поле 1 (рисунок 2.8.3) отображается буква «А», так как от-
сутствуют блоки управления трансмиссией.
На тракторах «БЕЛАРУС-921/921.2/921.3» и «БЕЛАРУС-921.4» с двигателем
Д-245.5S3AМ в информационном поле 2 (рисунок 2.8.3) отображаются следующие
параметры:
- Суммарное астрономическое время наработки двигателя;
- Объем оставшегося топлива;
- Наработка двигателя за выбранный период;
- Диагностика работоспособности датчиков скорости;
- Диагностика работоспособности частотного датчика объема топлива (ДОТ.Ч).
На тракторах «БЕЛАРУС-921.4» с двигателем Д-245.5S3A в информационном
поле 2 (рисунок 2.8.3) отображаются следующие параметры:
- Суммарное астрономическое время наработки двигателя;
- Мгновенный расход топлива;
- Напряжение бортовой сети;
- Объем оставшегося топлива;
- Время работы на остатке топлива;
- Наработка двигателя за выбранный период;
- Диагностика работоспособности датчиков скорости;
- Диагностика работоспособности частотного датчика объема топлива (ДОТ.Ч);
- Диагностика работоспособности и подключения CAN-шины к ИК.
Переключение между режимами индикации «Суммарное астрономическое
время наработки двигателя», «Мгновенный расход топлива», «Объем оставшегося
топлива», «Время работы на остатке топлива», «Напряжение бортовой сети»,
«Наработка двигателя за выбранный период», сообщениями о неисправностях осу-
ществляться кнопкой «Режим» пульта управления 20 (рисунок 2.1.1).
Примеры отображения на МИ и краткое описание эксплуатационных парамет-
ров трактора приведены
в таблице 2.8.2.
