Беларус 921.2 [21/318] Органы управления и приборы

921-0000010Б РЭ

2 Органы управления и приборы

2.1 Расположение органов управления и приборов тракторов

Органы управления и приборы, расположенные в кабине трактора, представ-

лены на рисунках 2.1.1 и 2.1.2.

1 – солнцезащитный козырек; 2 – место установки радиоприемника; 3 – рецир-

куляционные заслонки; 4 – блок клавишных переключателей верхнего щитка; 5 – зер-

кало заднего вида; 6 – дефлекторы; 7 – рукоятка управления краном отопителя кабины;

8 – плафон кабины с выключателем; 9 – дистанционный выключатель АКБ; 10 – выклю-

чатель стартера и приборов; 11 – многофункциональный подрулевой переключатель

левый; 12 – рычаг управления повышающим редуктором КП; 13 – рукоятка останова

двигателя (красного цвета); 14 – комбинация

приборов; 15 – блок контрольных ламп;

16 – индикатор комбинированный; 17 – рулевое колесо; 18 – многофункциональный под-

рулевой переключатель правый; 19 – выключатель аварийной сигнализации; 20 – пульт

управления индикатором комбинированным; 21 – рычаг управления подачей топли-

ва; 22 – центральный переключатель света; 23 – педаль управления подачей топли-

ва; 24 – педаль управления правым рабочим тормозом; 25 – соединительная планка

тормозных педалей; 26 – педаль управления левым рабочим тормозом; 27 – выклю-

чатель передних рабочих фар, установленных на кронштейнах передних фонарей;

28 – рукоятка фиксации угла наклона рулевой колонки; 29 – педаль управления

сцеплением.

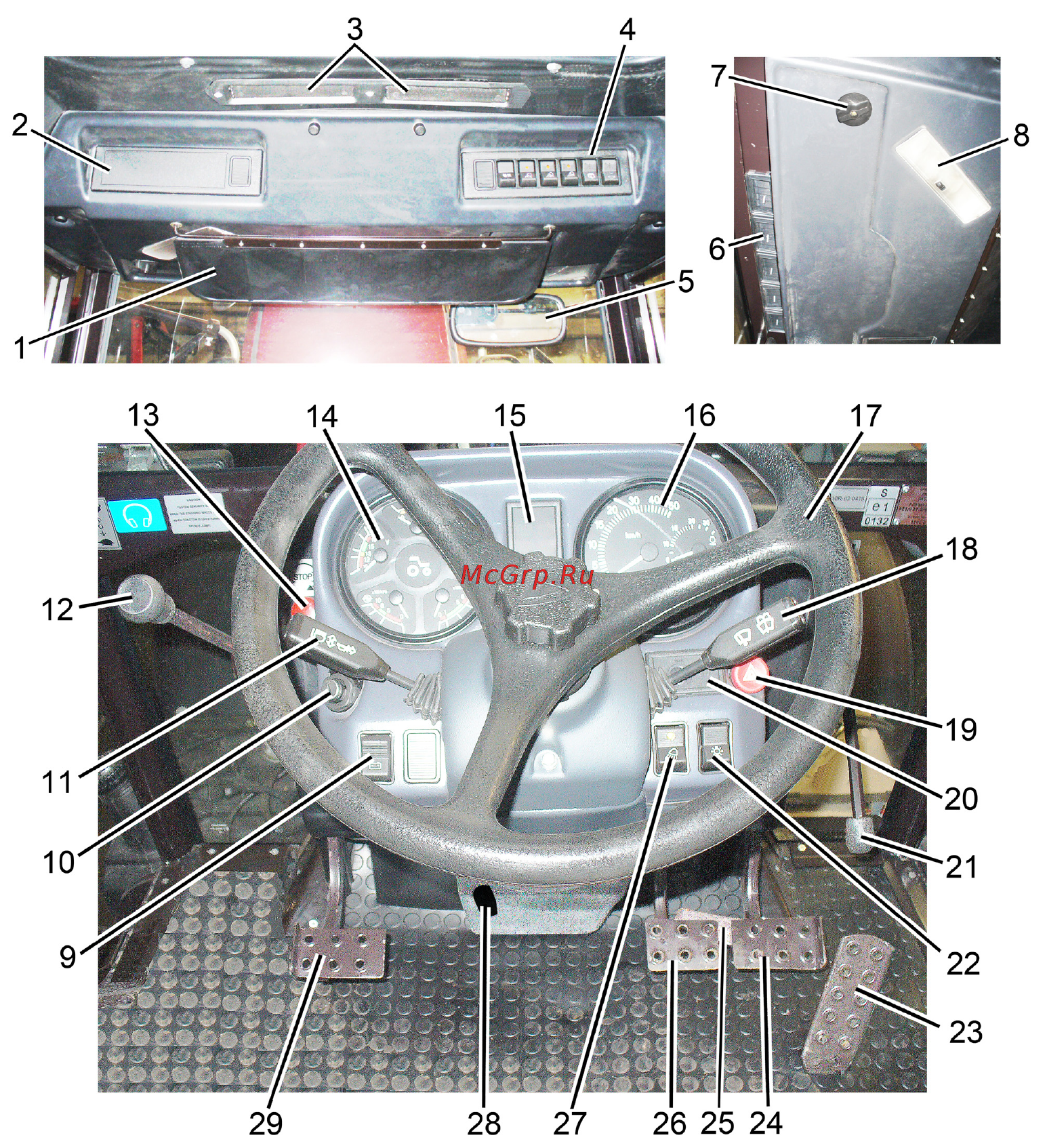

Рисунок 2.1.1 – Расположение приборов и органов управления тракторов
