921-0000010Б РЭ

267

6.4.6.2 Операция 68. Проверка форсунок на давление начала впрыска и каче-

ство распыла топлива

Примечание – Операция выполняется только на тракторах «БЕЛАРУС-

921/921.2/921.3» и «БЕЛАРУС-921.4» с двигателем Д-245.5S3AM

Форсунка считается исправной, если она распыливает топливо в виде тумана

из всех пяти отверстий распылителя, без отдельно вылетающих капель, сплошных

струй и сгущений. Начало и конец впрыска должны быть четкими, появление капель

на носке распылителя не допускается.

ВНИМАНИЕ: ПРОВЕРКА, И, ПРИ НЕОБХОДИМОСТИ, РЕГУЛИРОВКА И

ОЧИСТКА ФОРСУНОК, ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО НА СТЕНДЕ В СПЕЦИ-

АЛИЗИРОВАННОЙ МАСТЕРСКОЙ ДИЛЕРА!

Снимите форсунки с двигателя, для чего выполните следующее:

- перед отсоединением или ослаблением любых частей топливной системы

полностью очистите смежную рабочую поверхность;

- отверните гайки 4 (рисунок 6.4.52) и отсоедините топливопроводы высокого

давления 5 от форсунок 3 и топливного насоса;

- отверните четыре болта 1 сливной магистрали и снимите сливной топливо-

провод 2. Выбракуйте уплотнительные медные шайбы (по две шайбы на каждый

болт «банджо»);

- отверните болты 6 крепления форсунок и снимите форсунки 3;

- отправьте форсунки для сервиса в мастерскую дилера;

- установите проверенные, очищенные и отрегулированные форсунки, выпол-

нив указанные выше операции в обратной последовательности.

- прокачайте топливную систему, как указано в пункте 6.4.5.11 «Операция 62. За-

мена фильтра тонкой очистки топлива».

ВНИМАНИЕ: ПРИ КАЖДОМ МОНТАЖЕ ФОРСУНОК ИСПОЛЬЗУЙТЕ НОВЫЕ

МЕДНЫЕ ШАЙБЫ!

Примечание – Удобно иметь запасной комплект форсунок, проверенных и от-

регулированных, для их быстрой установки на двигатель.

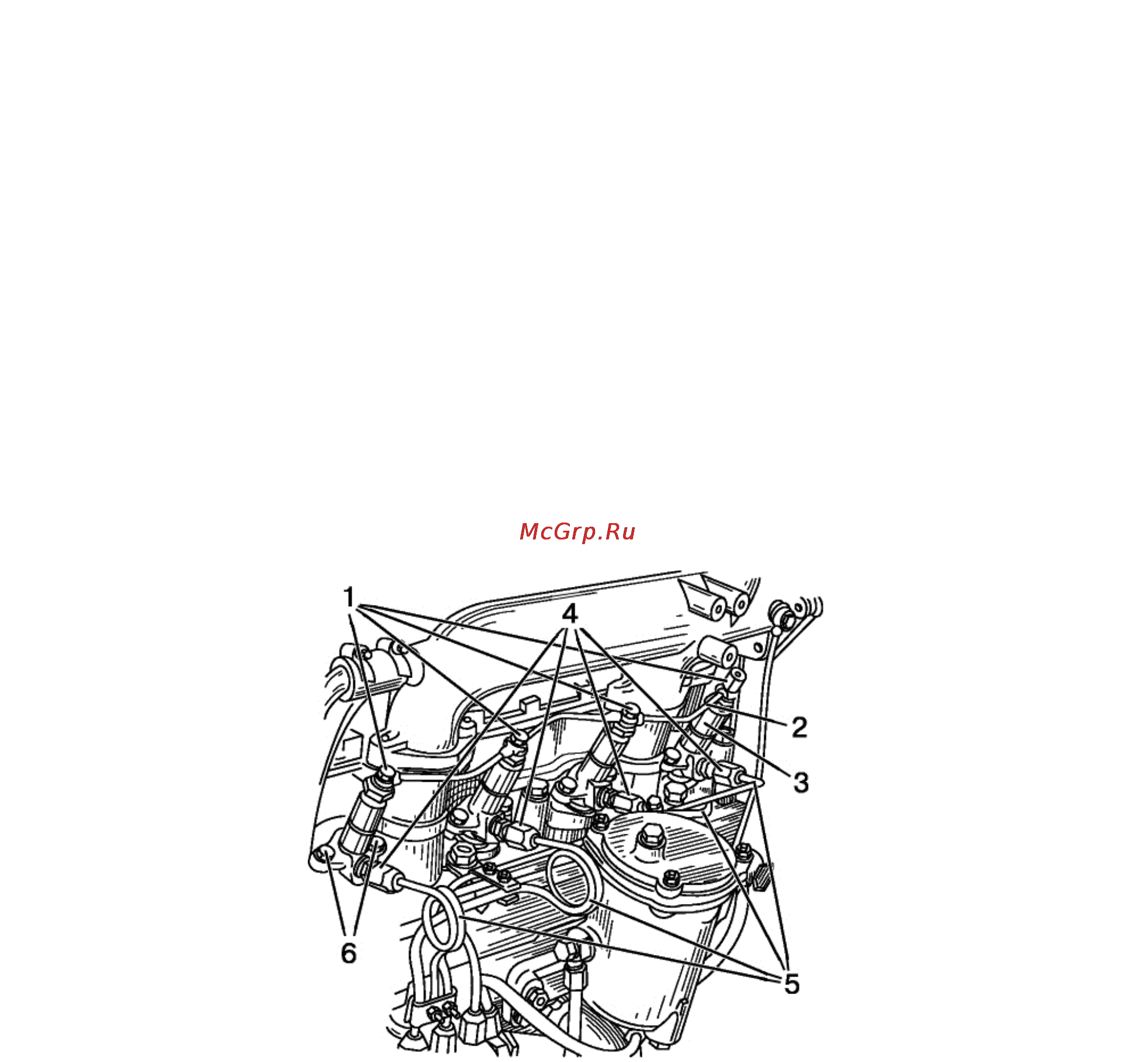

1 – болт; 2 – сливной топливопровод; 3 – форсуна; 4 – гайка; 5 – топливопро-

вод высокого давления; 6 – болт крепления форсунок.

Рисунок 6.4.52 – Демонтаж форсунок с двигателя
