2.23.3 Предохранители и реле системы электрооборудования и электронной си-

стемы управления двигателем трактора «БЕЛАРУС-921.4» с двигателем Д-245.5S3A.

Коммутационный блок 3 (рисунок 2.23.11) предназначен для подвода силового пита-

ния, распределения его по потребителям электрооборудования трактора и защиты электри-

ческих цепей от короткого замыкания и превышения токовой нагрузки.

На вашем тракторе могут быть установлены два типа коммутационного

блока – БКА-7.3722-02 либо БК-1-02, которые являются взаимозаменяемыми.

Место установки блока 3 – в кабине, на металлической

балке крепления пластиковой

юбки, между щитком приборов 4 и лобовым стеклом.

Для доступа к реле и предохранителям блока 3 необходимо открутить два быстро-

съёмных винта 1, затем снять пластмассовую крышку 2. Блок также имеет защитный пласт-

массовый чехол, предназначенный для защиты от пыли.

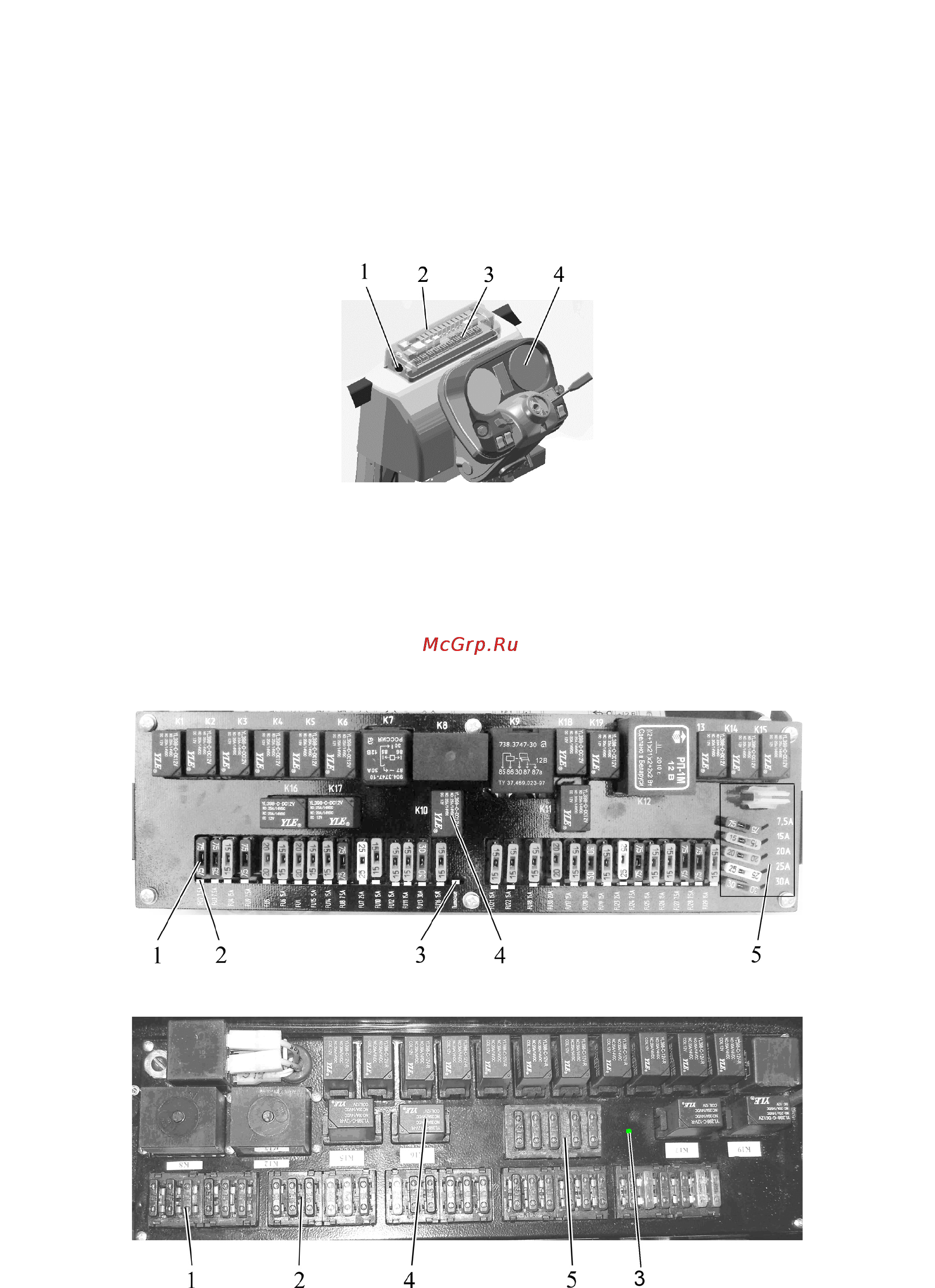

1 – винт; 2 – крышка; 3 – блок коммутационный; 4 – щиток приборов.

Рисунок 2.23.11 – Установка коммутационного блока

В состав блока входят тридцать электрических предохранителей 1 (рисунок 2.23.12)

(FU1-FU30) и восемнадцать электромагнитных реле 4 (K1-K6, K9-K19, реле К7 и К8 не уста-

навливается), коммутирующих силовое питание для потребителей, комплект запасных

предохранителей 5. Установленные на лицевой панели рядом с каждым предохранителем

сигнальные светодиоды красного цвета 2 предназначены для индикации перегорания соот-

ветствующего электрического предохранителя. Сигнальный светодиод зеленого

цвета 3

осуществляет индикацию включения БК.

а) БКА-7.3722-02

б) БК-1-02

1 – электрический предохранитель; 2 – сигнальный светодиод красного цвета; 3 –

сигнальный светодиод зеленого цвета; 4 – электромагнитное реле; 5 – комплект запасных

предохранителей.

Рисунок 2.23.12 – Блок коммутационный
