9. Транспортирование трактора и его буксировка

9.1 Транспортирование трактора

Транспортирование трактора осуществляется железнодорожным транспор-

том, автомобильным и своим ходом.

При перевозке трактора включите стояночный тормоз и установите рычаг пе-

реключения передач и диапазонов КП на первую передачу;

На железнодорожной платформе тракторы «БЕЛАРУС-921/921.2/921.3/921.4»

крепятся четырьмя растяжками.

По одной растяжке, с каждой стороны трактора, закрепить одним концом за

гайку специальную на ступице заднего колеса, другим – за увязочную скобу. Также,

по одной растяжке, с каждой стороны трактора, закрепить одним концом за гайку

специальную переднего колеса, другим – за увязочную скобу.

При погрузке-разгрузке тракторов пользуйтесь подъемными средствами гру-

зоподъемностью не менее 5 тс.

ВНИМАНИЕ: ПРИ ПОДЪЕМЕ ТРАКТОРА ЗА РЫМ-ГАЙКИ ВОЗМОЖНО ДВИ-

ЖЕНИЕ ЕГО ВПЕРЕД ЛИБО НАЗАД ДО 1,5 М!

Зачаливание тросов тракторов «БЕЛАРУС-921/921.2/921.3/921.4» производите за

рым-гайки передних и задних колес, как показано на схеме строповки на рисунке 9.1.1.

При зачаливании тросов за рым-гайку 3 (рисунок 9.1.1) переднего или заднего

колеса грузозахватное приспособление 2 проденьте на тело рым-гайки и зафикси-

руйте его стопором 1 через ушко рым-гайки.

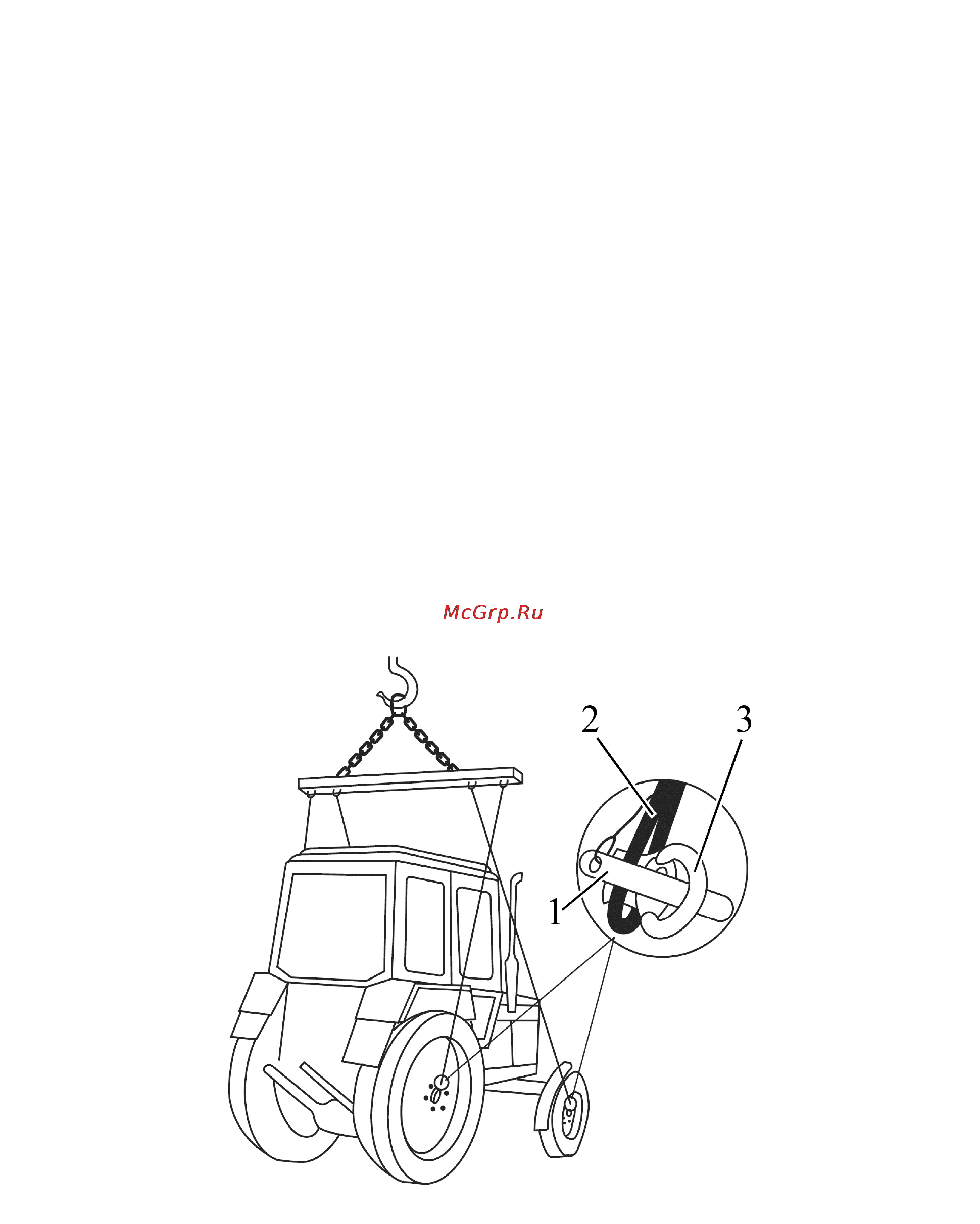

1 – стопор; 2 – грузозахватное приспособление; 3 – рым-гайка.

Рисунок 9.1.1 – Схема строповки трактора
